Descarregador de sobretensões ÜSM-10-230l1P+PE
Tipo ÜSM-10-230I1P+PE
Ref. 5092422
EAN 4012196426720
Ref. / Tipo
5092422 / ÜSM-10-230I1P+PE
Grau de proteção
IP20
Tensão continua máxima CA
255 V
Versão do polo
1+N/PE
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Descarregador de sobretensões, tipo 2+3, conforme a DIN EN 61643-11 para redes 230/400V.
Adequado para proteção de equipamentos eletrónicos como, por ex., controladores LED.
• Com indicação de funcionamento e corte do circuito de corrente de carga em caso de avaria do SPD
• Tamanho reduzido para instalação em caixas de terminais de postes ou em frente ao controlador
• Utilização na lâmpada LED antes do controlador LED eletrónico
• Circuito de proteção com capacidade máxima de descarga de 10 kA
• Redução da sobretensão abaixo de 1300 V (nível de proteção)
• Para lâmpadas LED com ligação PE
Aplicação: em caixas de passagem de cabos, caixas de derivação, canal de cabos até sistemas de chão.
Para proteção de aparelhos eletrónicos contra sobretensões, como p. ex. iluminação LED
Adequado para proteção de equipamentos eletrónicos como, por ex., controladores LED.
• Com indicação de funcionamento e corte do circuito de corrente de carga em caso de avaria do SPD
• Tamanho reduzido para instalação em caixas de terminais de postes ou em frente ao controlador
• Utilização na lâmpada LED antes do controlador LED eletrónico
• Circuito de proteção com capacidade máxima de descarga de 10 kA
• Redução da sobretensão abaixo de 1300 V (nível de proteção)
• Para lâmpadas LED com ligação PE
Aplicação: em caixas de passagem de cabos, caixas de derivação, canal de cabos até sistemas de chão.
Para proteção de aparelhos eletrónicos contra sobretensões, como p. ex. iluminação LED
Dados técnicos

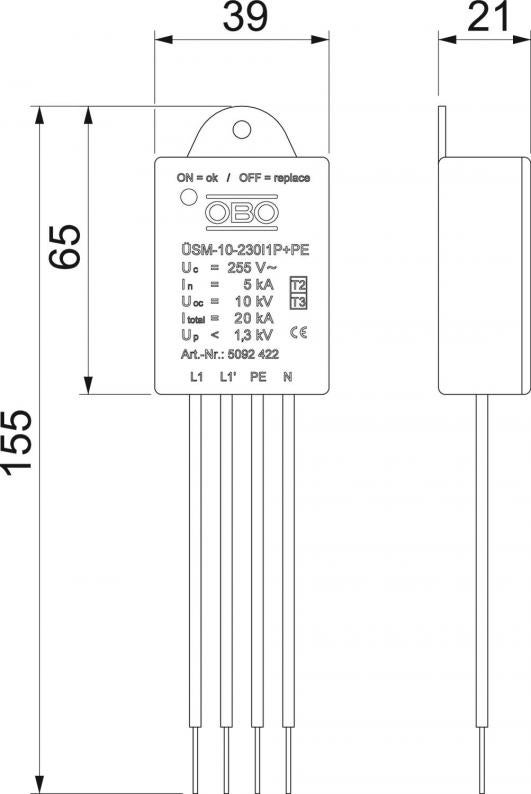

Dimensões
| Comprimento | 155 mm |
|---|---|
| Largura | 40 mm |
| Altura | 21 mm |
Dados técnicos
| Sinalização no aparelho | ótico |
|---|---|
| Nível de proteção fio - fio | 1300 V |
| Nível de proteção fio - terra | 1300 V |
| Grau de proteção | IP20 |
| Tensão máxima de funcionamento (L-N) | 255 V |
| Tensão contínua máxima (N-PE) | 255 V |
| Intensidade nominal de descarga (8/20 µs) [L-N] | 5 kA |
| Intensidade nominal de descarga (8/20 µs) [N-PE] | 5 kA |
| Potência de dissipação máxima (8/20 μs) [L-N] | 10 kA |
| Potência de dissipação nominal máxima (8/20 μs) [N-PE] | 10 kA |
| Classe de verificação tipo 2 | sim |
| Classe de verificação tipo 3 | sim |
| Tensão nominal CA (50 / 60 Hz) | 230 V |
| Nível de proteção [L-N] | ≤1300 |
| Tensão continua máxima CA | 255 V |
| Intensidade nominal de descarga (8/20 µs) | 5 kA |
| Versão do polo | 1+N/PE |
| Tipo de montagem | Outros |
| Proteção máxima da rede elétrica contra sobretensões | 16 |
| Versão | 1 polo + NPE para SK I |
| Conformidade com ROHS | sim |
| Corrente de carga nominal (terminal de entrada/de saída) | 16 A |
| Temperatura operacional mín. | -40 °C |
| Temperatura operacional máx. | 80 °C |
| Comprimento do cabo de ligação | 0,09 m |
| Classificação segundo IEC 61643-1 | classe II+III |
| Classificação segundo EN 61643-11 | Tipo 2+3 |
| LPZ | 1→2 |
| Potência de dissipação máxima (8/20 μs) | 10 kA |
| Tempo de resposta | <25 ns |
| Fusível máx. a montante | 16 A |
| Gama de temperaturas de aplicação mín. | -40 °C |
| Gama de temperaturas de aplicação máx. | 80 °C |
| Dimensão | 230V |
Opções de ligação
| Potência de dissipação (8/20 µs) [total] | 10 kA |
|---|---|
| Nível de proteção em conjunto [L-PE] | 1300 kV |
Dados ambientais
| Embalagem sem plástico | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 0,0436 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,0436 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
