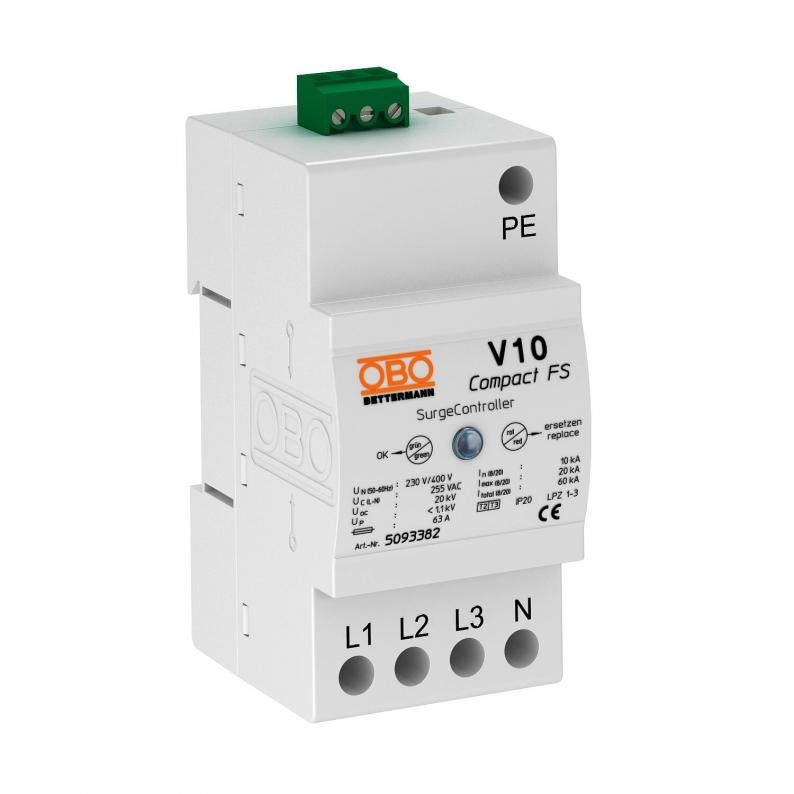

Descarregador de sobretensões V10 Compact com sinalização à distância 255 V
Tipo V10 COMPACT-FS
Ref. 5093382
EAN 4012196098583
Ref. / Tipo
5093382 / V10 COMPACT-FS
Grau de proteção
IP20
Tensão continua máxima CA
255 V
Versão do polo
3+N/PE
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Descarregador de sobretensões compacto tipo 2+3
• para a ligação equipotencial de proteção contra sobretensões conforme a VDE 0100-443 (IEC 60364-4-44)
• capacidade de descarga até 60 kA (8/20) no total
• solução 3+1 integrada para sistema de rede TN e TT de largura de módulo de 45 mm
• tecnologia varistor de alto desempenho
• incl. dispositivo de separação térmico e dinâmico e visor ótico de funcionamento
• Versão ...-FS com contacto de inversão sem potencial para sinalização remota
Aplicação: indústria, edifícios residenciais e proteção de sistemas trifásicos.
• para a ligação equipotencial de proteção contra sobretensões conforme a VDE 0100-443 (IEC 60364-4-44)
• capacidade de descarga até 60 kA (8/20) no total
• solução 3+1 integrada para sistema de rede TN e TT de largura de módulo de 45 mm
• tecnologia varistor de alto desempenho
• incl. dispositivo de separação térmico e dinâmico e visor ótico de funcionamento
• Versão ...-FS com contacto de inversão sem potencial para sinalização remota
Aplicação: indústria, edifícios residenciais e proteção de sistemas trifásicos.
Dados técnicos
Dados técnicos
| Configuração de rede | outros |
|---|---|
| Sinalização no aparelho | ótico |
| Grau de proteção | IP20 |
| Potência de dissipação nominal máxima (8/20 μs) [N-PE] | 60 kA |
| Sinalização à distância | sim |
| Classe de verificação tipo 2 | sim |
| Classe de verificação tipo 3 | sim |
| Tensão nominal CA (50 / 60 Hz) | 230 V |
| Fusível integrado | não |
| Nível de proteção [L-N] | ≤1,1 |
| Tensão continua máxima CA | 255 V |
| Intensidade nominal de descarga (8/20 µs) | 10 kA |
| Versão do polo | 3+N/PE |
| Tipo de montagem | Calha DIN de 35 mm |
| Adequado para uso exterior | não |
| Proteção máxima da rede elétrica contra sobretensões | 63 A gL/gG |
| Versão | 3+NPE |
| Configuração de rede TN | sim |
| Configuração de rede TN-C-S | sim |
| Configuração de rede TN-S | sim |
| Configuração de rede TT | sim |
| Conformidade com ROHS | Isento |
| Temperatura operacional mín. | -40 °C |
| Temperatura operacional máx. | 80 °C |
| Classificação segundo IEC 61643-1 | classe II+III |
| Classificação segundo EN 61643-11 | Tipo 2+3 |
| LPZ | 1→3 |
| Potência de dissipação máxima (8/20 μs) | 20 kA |
| Capacidade de extinção de "follow current" (eff) [N-PE] | 10 kA |
| Tempo de resposta | <25 ns |
| Fusível máx. a montante | 63 A |
| Gama de temperaturas de aplicação mín. | -40 °C |
| Gama de temperaturas de aplicação máx. | 80 °C |
| Dimensão | 255V |
Opções de ligação
| Secção transversal flexível (de fio fino) mín. | 2,5 mm² |
|---|---|
| Secção transversal do condutor flexível (de fio fino) | 10 mm² |
| Contactos FM | Inversor |
| Potência de dissipação (8/20 µs) [total] | 60 kA |
| Secção transversal do condutor rígida (de um fio/vários fios) mín. | 2,5 mm² |
| Secção transversal do condutor rígida (de um fio/vários fios) máx. | 10 mm² |
Dados ambientais
| Embalagem sem plástico | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 1,06 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 1,06 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
