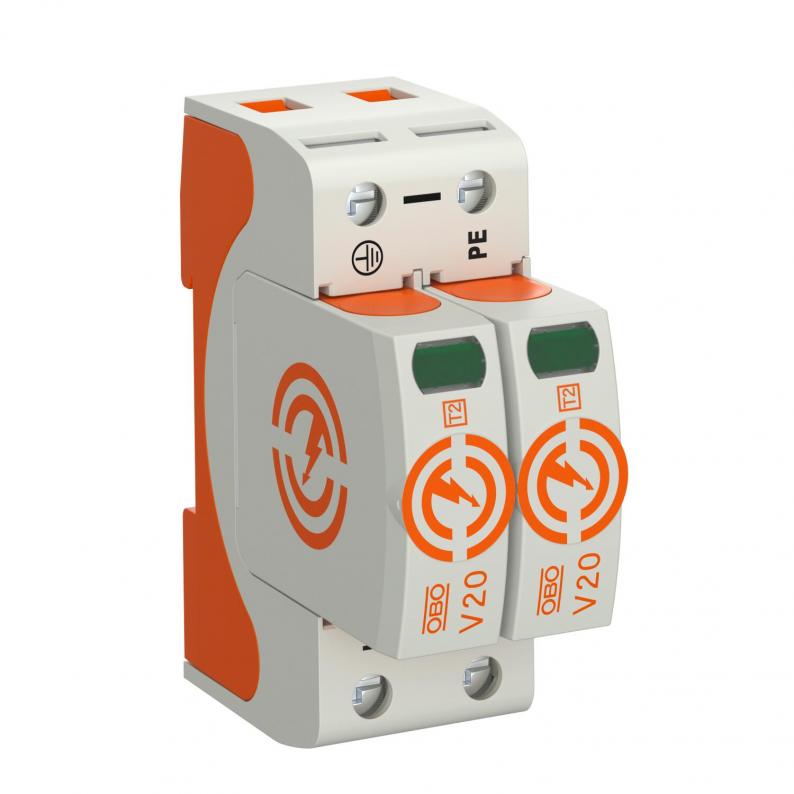

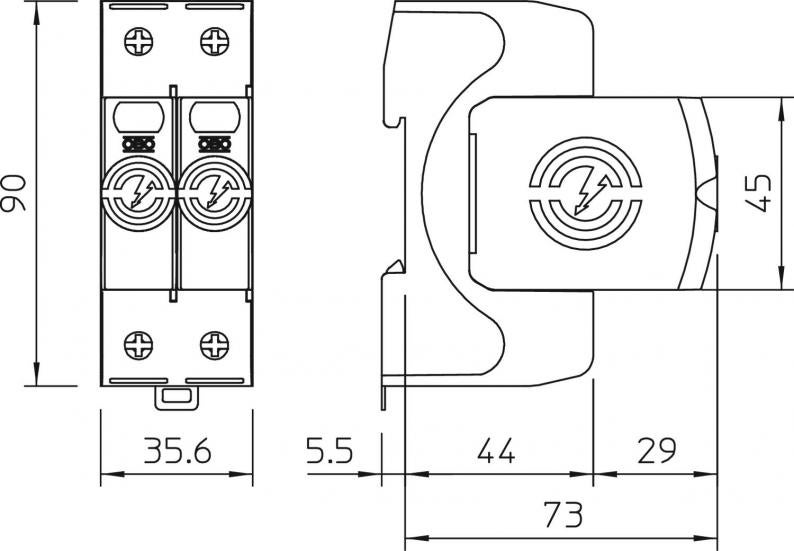

Descarregador de sobretensões V20, 2 polos 280 V
Tipo V20-2-280
Ref. 5095162
EAN 4012196159819
Ref. / Tipo
Tensão continua máxima CA
Versão do polo
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Descarregador de sobretensões do tipo 2
• para a ligação equipotencial de proteção contra sobretensões conforme a VDE 0100-443 (IEC 60364-4-44)
• capacidade de descarga até 40 kA (8/20) por polo através do varistor com capacidade de alto desempenho
• descarregador modular, enfichável, com dispositivo de separação e indicador visual de funcionamento
• função de encaixe com proteção contra vibrações e código de tensão
• plástico conforme a UL 94 V-0
• as variantes FS dispõem de um contacto inversor livre de potencial para sinalização remota
Aplicação: ligação equipotencial e proteção de equipamentos em quadros de distribuição principais e parciais.
• para a ligação equipotencial de proteção contra sobretensões conforme a VDE 0100-443 (IEC 60364-4-44)
• capacidade de descarga até 40 kA (8/20) por polo através do varistor com capacidade de alto desempenho
• descarregador modular, enfichável, com dispositivo de separação e indicador visual de funcionamento
• função de encaixe com proteção contra vibrações e código de tensão
• plástico conforme a UL 94 V-0
• as variantes FS dispõem de um contacto inversor livre de potencial para sinalização remota
Aplicação: ligação equipotencial e proteção de equipamentos em quadros de distribuição principais e parciais.
Dados técnicos
Dados técnicos
| Número de polos | 2 |
|---|---|
| Configuração de rede | outros |
| Fluxo de ar | não |
| Sinalização no aparelho | ótico |
| Grau de proteção | IP20 |
| Tensão máxima de funcionamento (L-N) | 280 V |
| Intensidade nominal de descarga (8/20 µs) [L-N] | 20 kA |
| Material da caixa dos componentes de proteção contra sobretensão | PA UL 94 V-0 |
| Potência de dissipação máxima (8/20 μs) [L-N] | 40 kA |
| Sinalização à distância | não |
| Classe de verificação tipo 2 | sim |
| Tensão nominal CA (50 / 60 Hz) | 230 V |
| Fusível integrado | não |
| Nível de proteção [L-N] | ≤1,3 |
| Tensão continua máxima CA | 280 V |
| Intensidade nominal de descarga (8/20 µs) | 20 kA |
| Versão do polo | 2 |
| Tipo de montagem | Calha DIN de 35 mm |
| Proteção máxima da rede elétrica contra sobretensões | 160 A gL/gG |
| Tensão residual [L-N] @ 5 kA | 1 kV |
| Resistência a curto-circuito com proteção máx. contra sobretensões na rede elétrica | 50 kA eff |
| Tensão residual [L-N] @ 1 kA | 0,8 kV |
| Sobretensão temporária [L-N] - withstand mode - 5 s | 335 V |
| Sobretensão temporária [L-N] - fail safe mode - 120 min | 440 V |
| SPD segundo a UL 1449 | Tipo 4 |
| Distância mínima | 1,5 mm |
| Permissões | VDE, KEMA, UL, ÖVE |
| À prova de curto-circuito | sim |
| Configuração de rede TN | sim |
| Configuração de rede TN-C | sim |
| Conformidade com ROHS | sim |
| Temperatura operacional mín. | -40 °C |
| Temperatura operacional máx. | 80 °C |
| Binário | 4 Nm |
| Classificação segundo IEC 61643-1 | classe II |
| Classificação segundo EN 61643-11 | Tipo 2 |
| Potência de dissipação máxima (8/20 μs) | 40 kA |
| Tempo de resposta | <25 ns |
| Fusível máx. a montante | 160 A |
| Gama de temperaturas de aplicação mín. | -40 °C |
| Gama de temperaturas de aplicação máx. | 80 °C |
| Dimensão | 280V |
| Humidade do ar máx. | 95 % |
| Humidade do ar mín. | 5 % |
Opções de ligação
| Secção transversal flexível (de fio fino) mín. | 1,5 mm² |
|---|---|
| Secção transversal do condutor flexível (de fio fino) | 35 mm² |
| Potência de dissipação (8/20 µs) [total] | 80 kA |
| Secção transversal flexível (de fio fino) mín. | 16 AWG |
| Secção transversal do condutor flexível (de fio fino) | 2 AWG |
| Secção transversal do condutor rígida (de um fio/vários fios) mín. | 1,5 mm² |
| Secção transversal do condutor rígida (de um fio/vários fios) máx. | 35 mm² |
| Secção transversal do condutor rígida (de um fio/vários fios) mín. | 16 AWG |
| Secção transversal do condutor rígida (de um fio/vários fios) máx. | 2 AWG |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|---|
| Embalagem sem plástico | sim |
| Pegada de CO2 (GWP) do berço ao portão | 1,0079 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 1,0079 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
