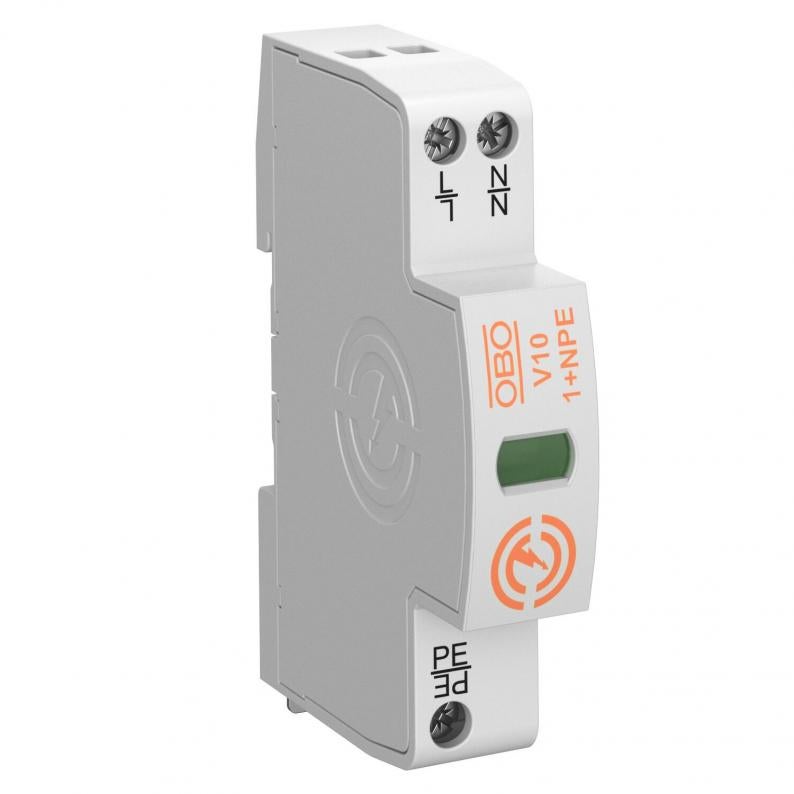

Descarregadores de sobretensões V10 Compact
Tipo V10-1+NPE
Ref. 5093395
EAN 4012197444396
Ref. / Tipo
5093395 / V10-1+NPE
Grau de proteção
IP20
Tensão continua máxima CA
255 V
Versão do polo
1+N/PE
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Descarregador de sobretensões módulo compacto tipo 2+3
• Proteção contra sobretensões em subdistribuições conforme a VDE 0100-443 (IEC 60364-4-44)
• Capacidade de descarga até 20 kA (8/20) no total
• Tecnologia varistor de alto desempenho
• Inclui dispositivo de separação térmico, dinâmico e visor ótico de funcionamento
Aplicação: subdistribuição/distribuição de pisos, assim como proteção de equipamentos
• Proteção contra sobretensões em subdistribuições conforme a VDE 0100-443 (IEC 60364-4-44)
• Capacidade de descarga até 20 kA (8/20) no total
• Tecnologia varistor de alto desempenho
• Inclui dispositivo de separação térmico, dinâmico e visor ótico de funcionamento
Aplicação: subdistribuição/distribuição de pisos, assim como proteção de equipamentos
Dados técnicos
Dados técnicos
| Número de polos | 2 |
|---|---|
| Configuração de rede | tudo |
| Sinalização no aparelho | ótico |
| Grau de proteção | IP20 |
| Intensidade nominal de descarga (8/20 µs) [L-N] | 10 kA |
| Intensidade nominal de descarga (8/20 µs) [N-PE] | 10 kA |
| Versão verificada quanto a explosões | não |
| Classe de verificação tipo 1 | não |
| Sinalização à distância | não |
| Classe de verificação tipo 2 | sim |
| Classe de verificação tipo 3 | sim |
| Tensão nominal CA (50 / 60 Hz) | 230 V |
| Fusível integrado | não |
| Nível de proteção [L-N] | ≤1,1 |
| Tensão continua máxima CA | 255 V |
| Versão do polo | 1+N/PE |
| Tipo de montagem | Calha DIN de 35 mm |
| Adequado para uso exterior | não |
| Proteção máxima da rede elétrica contra sobretensões | 63 A gG |
| Configuração de rede TN | sim |
| Configuração de rede TN-C-S | sim |
| Configuração de rede TN-S | sim |
| Configuração de rede TT | sim |
| Conformidade com ROHS | sim |
| Temperatura operacional mín. | -40 °C |
| Temperatura operacional máx. | 70 °C |
| Binário | 2 Nm |
| Classificação segundo IEC 61643-1 | classe II+III |
| Classificação segundo EN 61643-11 | Tipo 2+3 |
| LPZ | 1→3 |
| Potência de dissipação máxima (8/20 μs) | 20 kA |
| Capacidade de extinção de "follow current" (eff) [N-PE] | 0,1 kA |
| Tempo de resposta | <25 ns |
| Fusível máx. a montante | 63 A |
| Gama de temperaturas de aplicação mín. | -40 °C |
| Gama de temperaturas de aplicação máx. | 70 °C |
| Dimensão | 255V |
| Humidade do ar máx. | 95 % |
| Humidade do ar mín. | 5 % |
Opções de ligação
| Secção transversal flexível (de fio fino) mín. | 2,5 mm² |
|---|---|
| Secção transversal do condutor flexível (de fio fino) | 10 mm² |
| Potência de dissipação (8/20 µs) [total] | 20 kA |
| Secção transversal flexível (de fio fino) mín. | 13 AWG |
| Secção transversal do condutor flexível (de fio fino) | 8 AWG |
| Secção transversal do condutor rígida (de um fio/vários fios) mín. | 2,5 mm² |
| Secção transversal do condutor rígida (de um fio/vários fios) máx. | 10 mm² |
| Secção transversal do condutor rígida (de um fio/vários fios) mín. | 13 AWG |
| Secção transversal do condutor rígida (de um fio/vários fios) máx. | 8 AWG |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|---|
| Embalagem sem plástico | sim |
| Pegada de CO2 (GWP) do berço ao portão | 1,7031 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 1,7031 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-27T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
