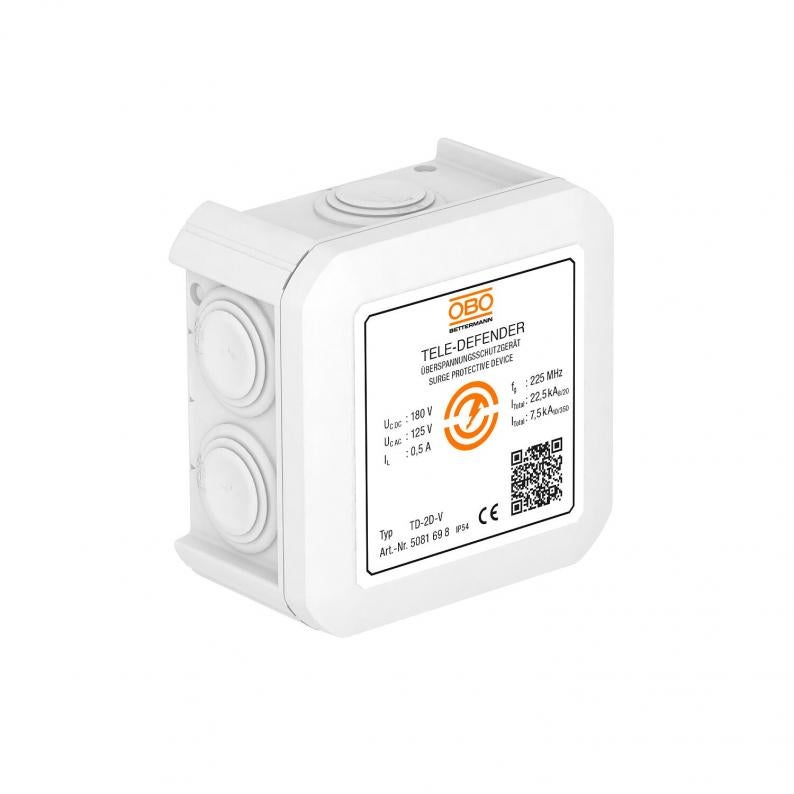

Dispositivo de proteção combinada TD-2D para sistemas RDIS e ADSL
Tipo TD-2D-V
Ref. 5081698
EAN 4012196427444
Ref. / Tipo
5081698 / TD-2D-V
Número de polos
2
Sistema de encaixe
Bornes
Tensão continua máxima CA
125 V
Tensão continua máxima CC
180 V
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Aparelho de proteção para cabos de dados para equipamentos de telecomunicações
• Baixo nível de proteção com elevada carga de corrente
• Bornes "Push-In" para instalação rápida
• Largura de banda otimizada para transmissão segura até 225 MHz
• Montagem à superfície
Aplicação: Ideal para todos os sistemas DSL, ligações de IP, RDIS ou telecomunicações analógicas.
• Baixo nível de proteção com elevada carga de corrente
• Bornes "Push-In" para instalação rápida
• Largura de banda otimizada para transmissão segura até 225 MHz
• Montagem à superfície
Aplicação: Ideal para todos os sistemas DSL, ligações de IP, RDIS ou telecomunicações analógicas.
Dados técnicos
Dados técnicos
| Número de polos | 2 |
|---|---|
| Contacto para telecomunicações | não |
| Sinalização no aparelho | sem |
| Sistema de encaixe | Bornes |
| Nível de proteção fio - fio | <350 V |
| Nível de proteção fio - terra | <600 V |
| Grau de proteção | IP54 |
| Norma de ensaio | IEC 61643-21 |
| Resistência de série por fio | 2,2 Ω ± 5 % |
| Capacidade (fio-fio) | <10 pF |
| Capacidade (fio-terra) | <20 pF |
| Versão verificada quanto a explosões | não |
| Resistência de isolamento | >10 MΩ |
| Ligação de blindagem | sim |
| Blindagem | directo |
| Resistência da potência de dissipação nominal fio - fio | C2: 15 kV / 7,5 kA (8/20µs) |
| Resistência da potência de dissipação nominal fio - terra | C2: 15 kV / 7,5 kA (8/20µs) |
| Potência dissipada total (10/350) | D1: 7,5 kA |
| Corrente transitória total (8/20) | 22,5 kA |
| Corrente de carga nominal CC | 0,5 A |
| Corrente de carga nominal CA | 0,35 A |
| Monitorização do descarregador | não |
| Tensão continua máxima CA | 125 V |
| Tensão continua máxima CC | 180 V |
| Frequência limite | 225 MHz |
| DST segundo IEC 61643-21 | Classe I+II+III / D1+C2+C1 |
| Kategorie | Tipo 1+2+3 / D1+C2+C1 |
| Conformidade com ROHS | sim |
| LPZ | 0→3 |
| Corrente de impulso | 2,5 kA |
| Amortecimento de inserção (Insertion loss) | ≤3 dB |
| Secção transversal de ligação rígida máx. | 1,5 mm² |
| Secção transversal de ligação multifilar mín. | 0,14 mm² |
| Secção transversal de ligação multifilar máx. | 1 mm² |
| Gama de temperaturas de aplicação mín. | -40 °C |
| Gama de temperaturas de aplicação máx. | 80 °C |
| Dimensão | 180V |
| Material | Plástico |
| Cor | branco |
Opções de ligação
| Secção transversal de ligação rígida mín. | 0,08 mm² |
|---|---|
| Secção transversal de ligação flexível mín. | 0,14 mm² |
| Secção transversal de ligação flexível máx. | 1 mm² |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|---|
| Embalagem sem plástico | sim |
| Pegada de CO2 (GWP) do berço ao portão | 0,3886 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,3886 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
