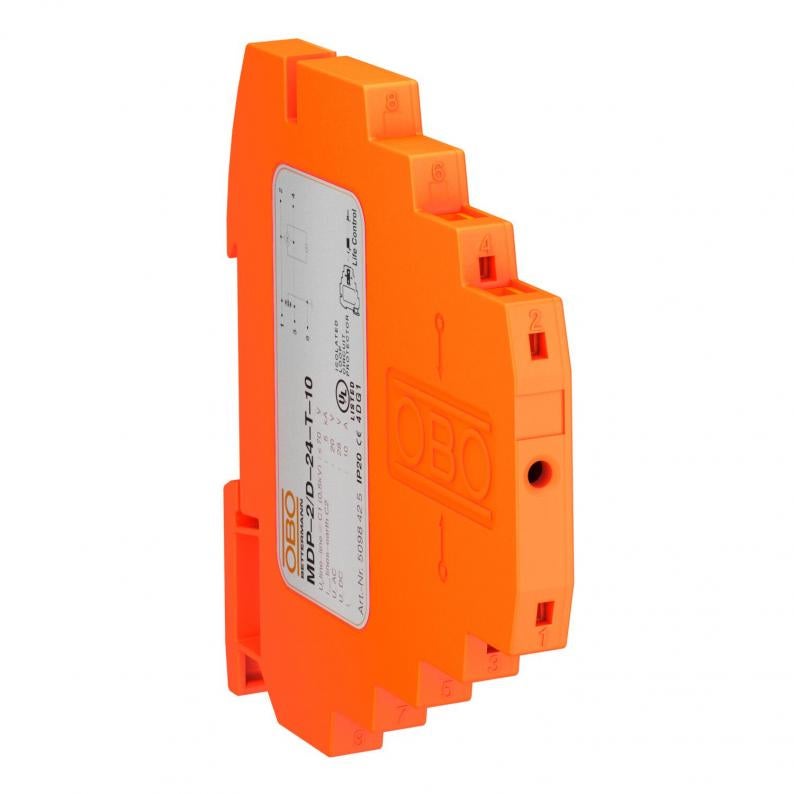

Dispositivo de proteção em série, 2 polos, versão 24 V
Tipo MDP-2 D-24-T-10
Ref. 5098425
EAN 4012195787389
Ref. / Tipo
5098425 / MDP-2 D-24-T-10
Número de polos
2
Sistema de encaixe
Bornes
Tensão continua máxima CA
20 V
Tensão continua máxima CC
28 V
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Dispositivo de proteção de linhas de dados com função de teste, versão 24V
• Corrente de carga nominal 10 A
• Aparelho de proteção para sistemas multifilares
• Ligação direta à terra com blindagem e bornes de ligação sem rosca

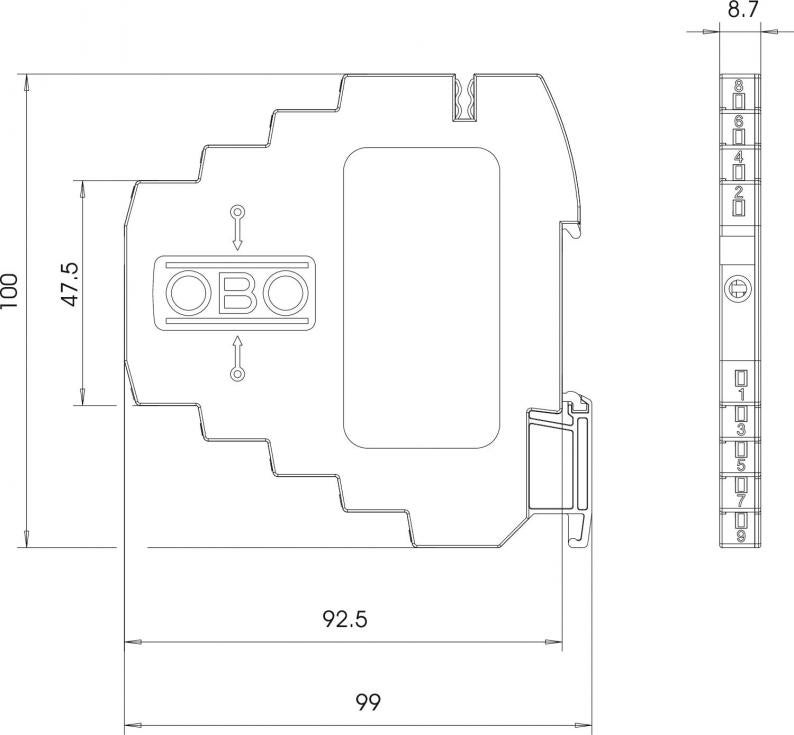

• Poupança de espaço, largura de apenas 8,7 mm
• Possibilidade de testar circuito de proteção com Life Control
• Elevada área de frequência de 0-100 MHz
• Listado na UL (4DG1)
Aplicação: aplicação universal em calhas DIN de 35 mm em cada caixa de distribuição convencional.
• Corrente de carga nominal 10 A
• Aparelho de proteção para sistemas multifilares
• Ligação direta à terra com blindagem e bornes de ligação sem rosca
• Poupança de espaço, largura de apenas 8,7 mm
• Possibilidade de testar circuito de proteção com Life Control
• Elevada área de frequência de 0-100 MHz
• Listado na UL (4DG1)
Aplicação: aplicação universal em calhas DIN de 35 mm em cada caixa de distribuição convencional.
Dados técnicos
Dados técnicos
| Número de polos | 2 |
|---|---|
| Sinalização no aparelho | verificável |
| Sistema de encaixe | Bornes |
| Nível de proteção fio - fio | <70 V |
| Nível de proteção fio - terra | <800 V |
| Grau de proteção | IP20 |
| Norma de ensaio | IEC 61643-21 |
| Nível de proteção @ C1 | <65 V |
| Tensões nominais | 24 V |
| Capacidade (fio-fio) | < 40 pF |
| Ligação à terra através de: | Calha DIN |
| Resistência de isolamento | >100 MΩ |
| Ligação de blindagem | sim |
| Blindagem | directo |
| Resistência da potência de dissipação nominal fio - fio | C1: 0,5 kV / 0,25 kA (8/20µs) |
| Potência dissipada total (10/350) | D1: 1 kA |
| Corrente transitória total (8/20) | 5 kA |
| Corrente de carga nominal CC | 10 A |
| Corrente de carga nominal CA | 0,7 A |
| Tensão continua máxima CA | 20 V |
| Tensão continua máxima CC | 28 V |
| Permissões | UL |
| Frequência limite | 100 MHz |
| DST segundo IEC 61643-21 | Classe I+II+III / D1+C2+C1 |
| Kategorie | Tipo 1+2+3 / D1+C2+C1 |
| Conformidade com ROHS | sim |
| LPZ | 0→3 |
| Corrente de impulso | 0,5 kA |
| Amortecimento de inserção (Insertion loss) | ≤3 dB |
| Secção transversal de ligação rígida máx. | 2,5 mm² |
| Secção transversal de ligação multifilar mín. | 0,14 mm² |
| Secção transversal de ligação multifilar máx. | 1,5 mm² |
| Gama de temperaturas de aplicação mín. | -40 °C |
| Gama de temperaturas de aplicação máx. | 80 °C |
| Dimensão | 24V |
Opções de ligação
| Secção transversal de ligação rígida mín. | 0,14 mm² |
|---|---|
| Secção transversal de ligação flexível mín. | 0,14 mm² |
| Secção transversal de ligação flexível máx. | 2,5 mm² |
Dados ambientais
| Embalagem sem plástico | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 0,3044 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,3044 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
