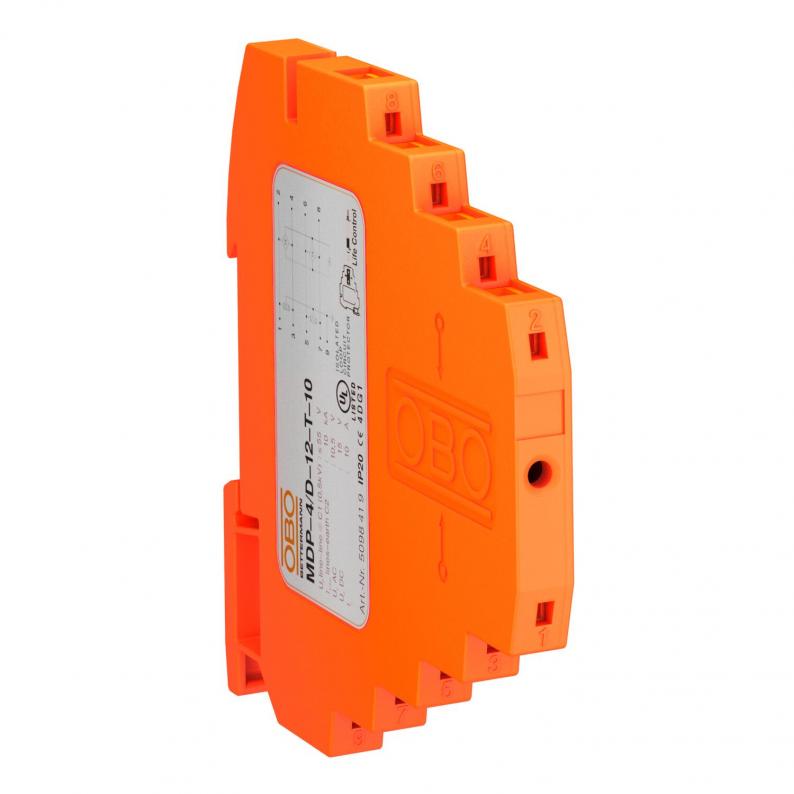

Dispositivo de proteção em série, 4 polos, versão 12 V
Tipo MDP-4 D-12-T-10
Ref. 5098419
EAN 4012195773610
Ref. / Tipo
5098419 / MDP-4 D-12-T-10
Número de polos
4
Sistema de encaixe
Bornes
Tensão continua máxima CA
10,5 V
Tensão continua máxima CC
15 V
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Dispositivo de proteção de linhas de dados com função de teste, versão 12V
• Corrente de carga nominal 10 A
• Aparelho de proteção para sistemas multifilares
• Ligação direta à terra com blindagem e bornes de ligação sem rosca
• Poupança de espaço, largura de apenas 8,7 mm
• Possibilidade de testar circuito de proteção com Life Control
• Elevada largura de banda de 100 MHz
• Listado na UL (4DG1)
Aplicação: aplicação universal em calhas DIN perfilada de 35 mm em cada caixa de distribuição convencional.
• Corrente de carga nominal 10 A
• Aparelho de proteção para sistemas multifilares
• Ligação direta à terra com blindagem e bornes de ligação sem rosca
• Poupança de espaço, largura de apenas 8,7 mm
• Possibilidade de testar circuito de proteção com Life Control
• Elevada largura de banda de 100 MHz
• Listado na UL (4DG1)
Aplicação: aplicação universal em calhas DIN perfilada de 35 mm em cada caixa de distribuição convencional.
Dados técnicos
Dados técnicos
| Número de polos | 4 |
|---|---|
| Sinalização no aparelho | verificável |
| Sistema de encaixe | Bornes |
| Nível de proteção fio - fio | <55 V |
| Nível de proteção fio - terra | <800 V |
| Grau de proteção | IP20 |
| Norma de ensaio | IEC 61643-21 |
| Tensões nominais | 12 V |
| Capacidade (fio-fio) | <40 pF |
| Ligação à terra através de: | Calha DIN |
| Resistência de isolamento | >100 MΩ |
| Ligação de blindagem | sim |
| Blindagem | directo |
| Resistência da potência de dissipação nominal fio - fio | C1: 0,5 kV / 0,25 kA (8/20µs) |
| Potência dissipada total (10/350) | D1: 2 kA |
| Corrente transitória total (8/20) | 10 kA |
| Corrente de carga nominal CC | 10 A |
| Corrente de carga nominal CA | 0,7 A |
| Tensão continua máxima CA | 10,5 V |
| Tensão continua máxima CC | 15 V |
| Permissões | UL |
| Frequência limite | 100 MHz |
| DST segundo IEC 61643-21 | Classe I+II+III / D1+C2+C1 |
| Kategorie | Tipo 1+2+3 / D1+C2+C1 |
| Conformidade com ROHS | sim |
| LPZ | 0→3 |
| Amortecimento de inserção (Insertion loss) | ≤3 dB |
| Secção transversal de ligação rígida máx. | 2,5 mm² |
| Secção transversal de ligação multifilar mín. | 0,14 mm² |
| Secção transversal de ligação multifilar máx. | 1,5 mm² |
| Gama de temperaturas de aplicação mín. | -40 °C |
| Gama de temperaturas de aplicação máx. | 80 °C |
| Dimensão | 12V |
Opções de ligação
| Secção transversal de ligação rígida mín. | 0,14 mm² |
|---|---|
| Secção transversal de ligação flexível mín. | 0,14 mm² |
| Secção transversal de ligação flexível máx. | 2,5 mm² |
Dados ambientais
| Embalagem sem plástico | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 0,2951 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,2951 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
