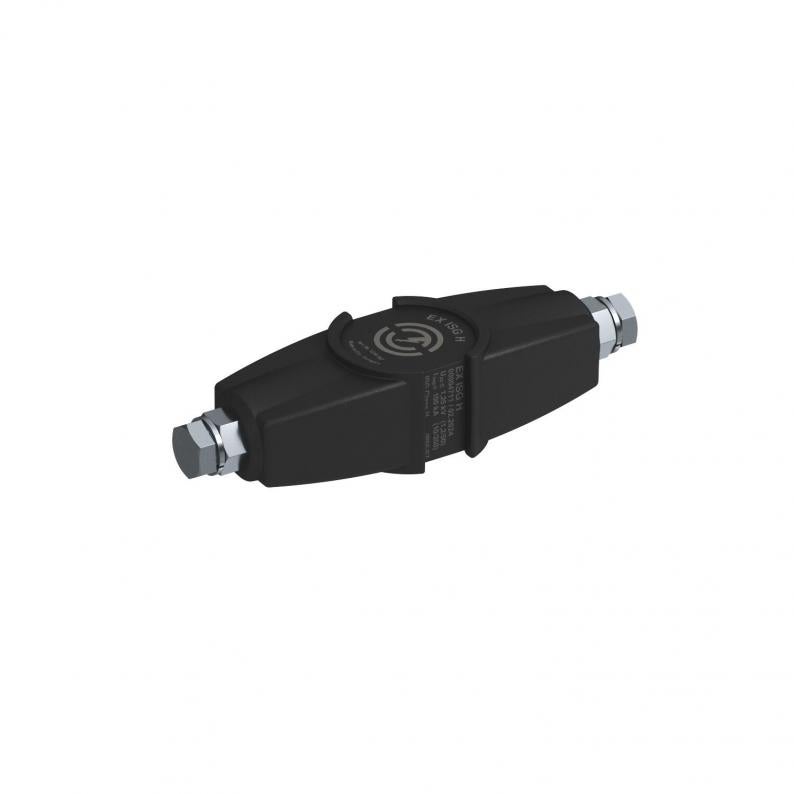

Explosor equipotencial EX ISG H
Tipo EX ISG H
Ref. 5240030
EAN 4012196517381
Ref. / Tipo
5240030 / EX ISG H
Corrente de impulso
100 kA
Intensidade nominal de descarga
100 kA
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
• Disruptor conforme a VDE 0185-561-3 (IEC 62561-3)
• Certificação Ex conforme a ATEX
• Identificação conforme a EN 60079-0/-1: II 2G db IIC T6 Gb
• Identificação conforme a EN 60079-0/-31: II 2 D Ex td IIIC T80 °C Db IP67
• Certificação Ex conforme a IECEx
• Identificação conforme a IEC 60079-0/-1: Ex db IIC T6 Gb
• Identificação conforme a IEC 60079-0/-31: Ex tb IIIC T80 °C Db IP67
• Certificação Ex conforme a INMETRO
• Identificação conforme a ABNT NBR IEC 60079-0/-1: Ex db IIC T6 Gb
• Identificação conforme a ABNT NBR IEC 60079-31: Ex td IIIC T80 °C Db IP67
Aplicação: em áreas potencialmente explosivas, zona 1/21 e 2/22 para a ligação em ponte indireta de flanges e uniões roscadas isolantes, por ex., em instalações (KKS) com proteção anticorrosiva catódica.
• Certificação Ex conforme a ATEX
• Identificação conforme a EN 60079-0/-1: II 2G db IIC T6 Gb
• Identificação conforme a EN 60079-0/-31: II 2 D Ex td IIIC T80 °C Db IP67
• Certificação Ex conforme a IECEx
• Identificação conforme a IEC 60079-0/-1: Ex db IIC T6 Gb
• Identificação conforme a IEC 60079-0/-31: Ex tb IIIC T80 °C Db IP67
• Certificação Ex conforme a INMETRO
• Identificação conforme a ABNT NBR IEC 60079-0/-1: Ex db IIC T6 Gb
• Identificação conforme a ABNT NBR IEC 60079-31: Ex td IIIC T80 °C Db IP67
Aplicação: em áreas potencialmente explosivas, zona 1/21 e 2/22 para a ligação em ponte indireta de flanges e uniões roscadas isolantes, por ex., em instalações (KKS) com proteção anticorrosiva catódica.
Dados técnicos
Dados técnicos
| Tensão alternada de resposta | 0,56 kV |
|---|---|
| Grau de proteção | IP65/67 |
| Versão verificada quanto a explosões | sim |
| Tipo de proteção contra ignição | Encapsulamento resistente à pressão |
| Ligação | métrico |
| Material da ligação | Zinco fundido sobre pressão |
| Capacidade de carga da corrente de raio | H/100 kA |
| Cálculo da tensão fixa alternável | 250 V |
| Cálculo da tensão fixa estável | 354 V |
| Cálculo da tensão nominal de impulso | 1,25 kV |
| Conformidade com ROHS | sim |
| Comprimento do cabo de ligação | 0 m |
| Corrente de impulso | 100 kA |
| Intensidade nominal de descarga | 100 kA |
| Gama de temperaturas de aplicação mín. | -20 °C |
| Gama de temperaturas de aplicação máx. | 60 °C |
| Dimensão | 160x45x35 |
| Material | Adesivo ativado por calor |
| Cor | Preto |
| Série do produto | EX |
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 2,1762 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 2,1762 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
