FireBox T100 com bucins cónicos, 2 porta-fusíveis
Tipo T100ED 06A2F
Ref. 7205758
EAN 4012196812394
Ref. / Tipo
Dimensões internas
Número de entradas
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição

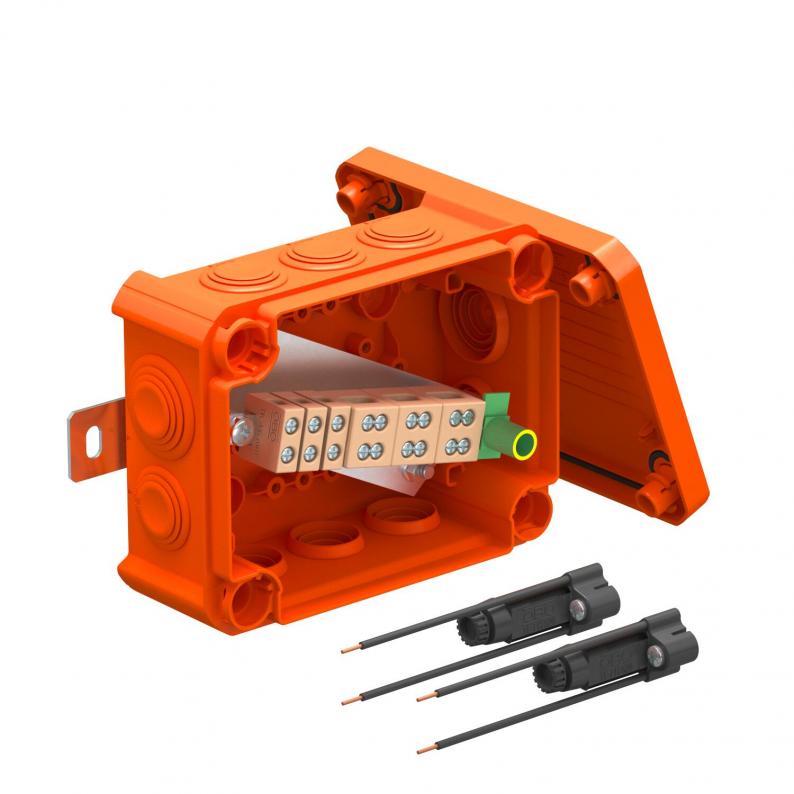

Caixa de derivação com dois porta-fusíveis e bucins cónicos. Espaço de cablagem suficiente, através de uma unidade de ligação diagonal com bornes cerâmicos resistentes a elevadas temperaturas completamente pré-montados. Borne para condutor de proteção identificado a verde-amarelo. Fixação a chapas exteriores facilmente acessíveis. Aprovado para instalações de cabos com manutenção de funções elétricas de acordo com a DIN 4102 parte 12 com as classes E30, E60 e E90. Os bornes cerâmicos foram testados segundo a DIN EN 60998-2-1:2004.
Inclui 2 x ancoragens MMSplus P 6X35.
Inclui 2 x ancoragens MMSplus P 6X35.
Dados técnicos

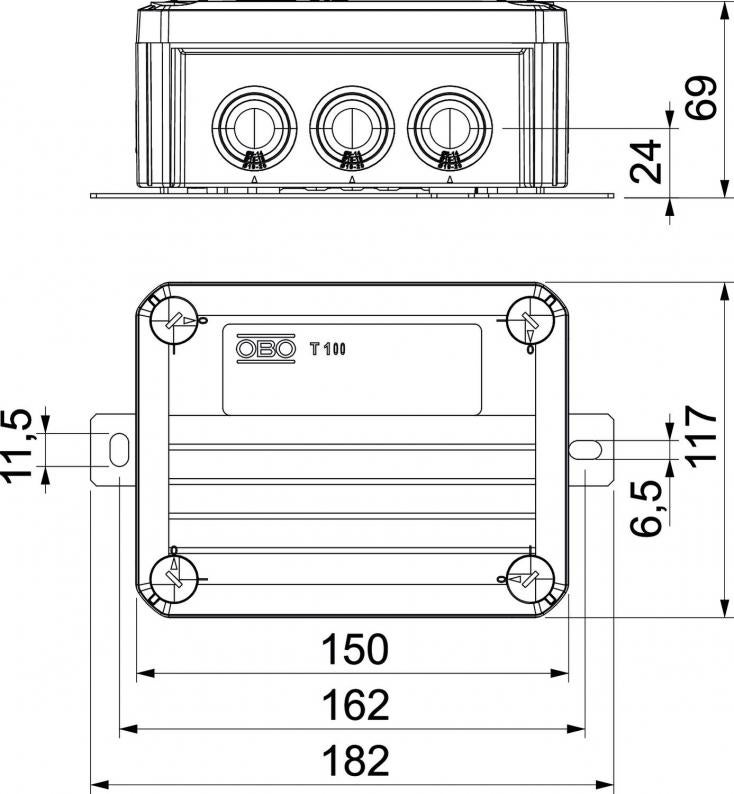

Dimensões
| Comprimento | 150 mm |
|---|---|
| Largura | 116 mm |
| Altura | 67 mm |
| Dimensões internas | 136x102x57 mm |
| Medida L | 150 mm |
| Medida B | 116 mm |
| Medida H | 67 mm |
| Medida L1 | 162 mm |
| Medida L2 | 182 mm |
Dados técnicos
| Resistente | não |
|---|---|
| Livre de halogéneos | sim |
| Número de entradas | 10 |
| Quantidade de bornes | 7 |
| Entrada pela parte de trás | não |
| Tampa transparente | não |
| Grau de proteção | IP66 |
| Tensões nominais | 660 V |
| Agrupável | não |
| Com tampa | sim |
| Selável | não |
| Para zonas potencialmente explosivas | sem |
| Tensão de isolamento do dimensionamento Ui | 690 V |
| Funktionsgaranti | E 90 |
| Versão verificada quanto a explosões | não |
| Tipo de versão da caixa | Membrana de nível separável |
| Com blindagem | não |
| Resistente a intempéries | não |
| para zona Ex com gás | sem |
| para zona Ex com poeira | sem |
| Secção transversal nominal mín. | 1,5 mm² |
| Secção transversal nominal máx. | 6 mm² |
| Forma | retangular |
| Montagem | Abraçadeira |
| Tampa | não transparente |
| Fixação da tampa | aparafusado |
| Conformidade com ROHS | Isento |
| Dimensão | 150x116x67 |
| Material | Polipropileno |
| Cor | cor de laranja; RAL 2003 |
| Borne individual | 3 |
| Bornes duplos | 3 |
| Terminal protetor | 1 |
| Série do produto | Série T FireBox |
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 1,759 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 1,759 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Acessórios
Acessórios do sistema
Acessórios de montagem
Produto
Tipo
Ref.
Quantidade
KS-E DE
7205423
unid. de venda menor: 10 Unidade
10Unidade
Unidade
Ref. 7205570
Porta-fusível para FireBox série TTipo
TE-FH 520
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (5)
Declarações (3)
Certificados (3)
Instruções e ajudas (1)
Imagens do produto (2)
Versões
Tipo
Dimensões internas
Número de entradas
Grau de proteção
Cor
Ref.
T100ED 06A2F
136x102x57
10
IP66
cor de laranja; RAL 2003
7205758
T160ED 10A2F
176x135x67
12
IP66
cor de laranja; RAL 2003
7205760
T250ED 16A2F
225x173x86
IP66
cor de laranja; RAL 2003
7205762
Dimensões internas
Número de entradas
T100ED 06A2F
Ref.
7205758
Dimensões internas
136x102x57
Número de entradas
10
Grau de proteção
IP66
Cor
cor de laranja; RAL 2003
T160ED 10A2F
Ref.
7205760
Dimensões internas
176x135x67
Número de entradas
12
Grau de proteção
IP66
Cor
cor de laranja; RAL 2003
T250ED 16A2F
Ref.
7205762
Dimensões internas
225x173x86
Grau de proteção
IP66
Cor
cor de laranja; RAL 2003
