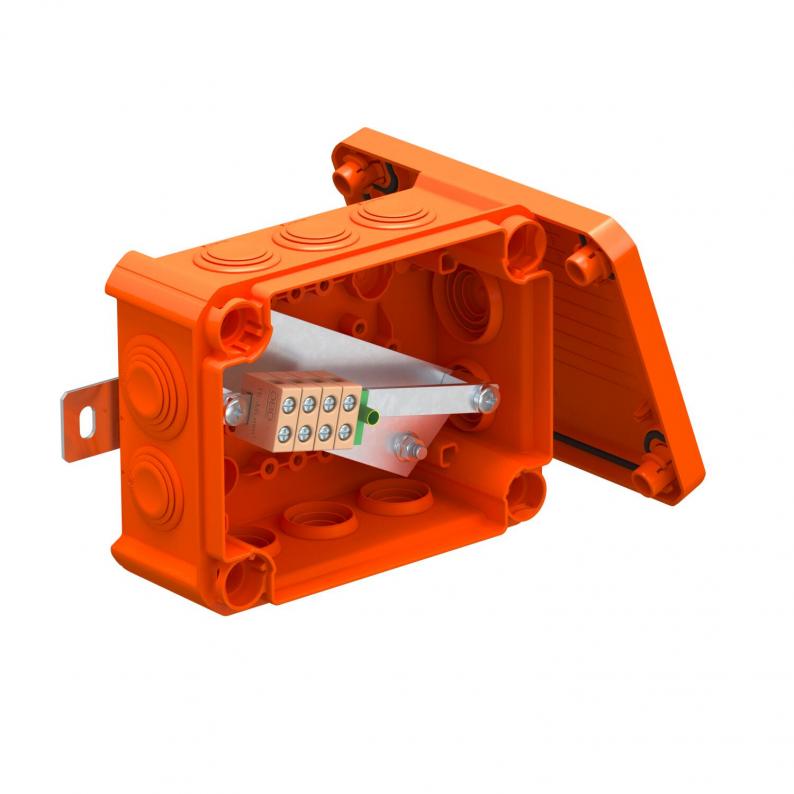

FireBox T100 com bucins cónicos, para dados, 4x4
Tipo T100ED 4x4AD
Ref. 7205764
EAN 4012196812141
Ref. / Tipo
7205764 / T100ED 4x4AD
Dimensões internas
136x102x57 mm
Número de entradas
10
Grau de proteção
IP66
Cor
cor de laranja; RAL 2003
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Caixas de derivação para dados com bucins cónicos. Número par de bornes cerâmicos resistentes a elevadas temperaturas, adequados a cabos de dados. Condutor de proteção / borne blindado identificado a verde-amarelo. Fixação a chapas exteriores facilmente acessíveis. Aprovado para instalações de cabos com manutenção de funções elétricas de acordo com a DIN 4102 parte 12 com as classes E30, E60 e E90. Os bornes cerâmicos foram testados segundo a DIN EN 60998-2-1:2004.
Inclui 2 x ancoragens MMSplus P 6X35.
Inclui 2 x ancoragens MMSplus P 6X35.
Dados técnicos
Dimensões
| Comprimento | 150 mm |
|---|---|
| Largura | 116 mm |
| Altura | 68 mm |
| Dimensões internas | 136x102x57 mm |
| Medida L | 150 mm |
| Medida B | 116 mm |
| Medida H | 68 mm |
| Medida L1 | 162 mm |
| Medida L2 | 182 mm |
Dados técnicos
| Resistente | não |
|---|---|
| Livre de halogéneos | sim |
| Número de entradas | 10 |
| Quantidade de bornes | 5 |
| Entrada pela parte de trás | não |
| Tampa transparente | não |
| Grau de proteção | IP66 |
| Tensões nominais | 660 V |
| Agrupável | não |
| Com tampa | sim |
| Selável | não |
| Para zonas potencialmente explosivas | sem |
| Funktionsgaranti | E 90 |
| Versão verificada quanto a explosões | não |
| Tipo de versão da caixa | Membrana de nível separável |
| Com blindagem | não |
| Resistente a intempéries | não |
| para zona Ex com gás | sem |
| para zona Ex com poeira | sem |
| Secção transversal nominal mín. | 0,5 mm² |
| Secção transversal nominal máx. | 4 mm² |
| Forma | retangular |
| Montagem | Abraçadeira |
| Tampa | não transparente |
| Fixação da tampa | aparafusado |
| Conformidade com ROHS | Isento |
| Dimensão | 150x116x67 |
| Material | Polipropileno |
| Cor | cor de laranja; RAL 2003 |
| Borne individual | 4 |
| Terminal protetor | 1 |
| Série do produto | Série T FireBox |
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 1,6406 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 1,6406 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
