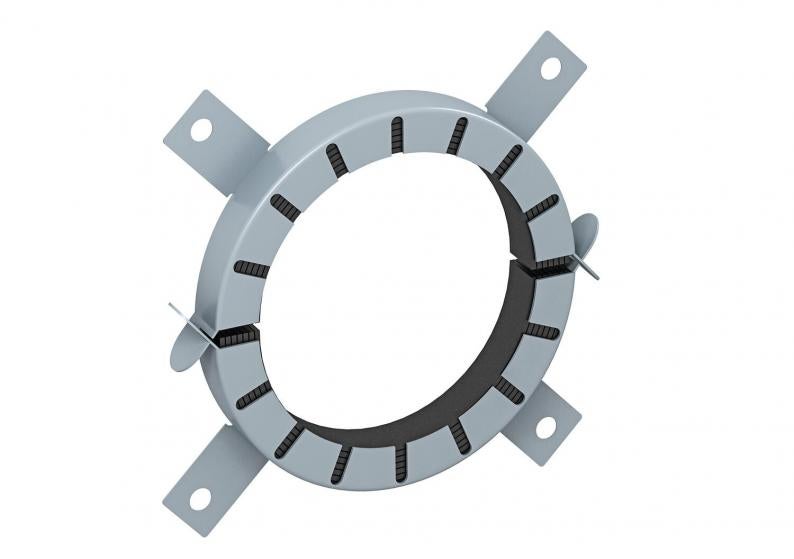

Gola de tubo com 4 patilhas de fixação
Tipo TCX-125
Ref. 7202208
EAN 4012195856672
Ref. / Tipo
para diâmetro de tubo mín.
para diâmetro de tubo máx.
Medida d
Medida d mín.
Medida h
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Gola intumescente para tubos inflamáveis.
Em caso de incêndio, os componentes de proteção antifogo inseridos expandem-se exercendo uma pressão muito elevada nos tubos termoplásticos. Aplicação em áreas interiores. Fixação com buchas ou varões roscados M6 até tamanho 75, após isso M8.
Em caso de incêndio, os componentes de proteção antifogo inseridos expandem-se exercendo uma pressão muito elevada nos tubos termoplásticos. Aplicação em áreas interiores. Fixação com buchas ou varões roscados M6 até tamanho 75, após isso M8.
Dados técnicos

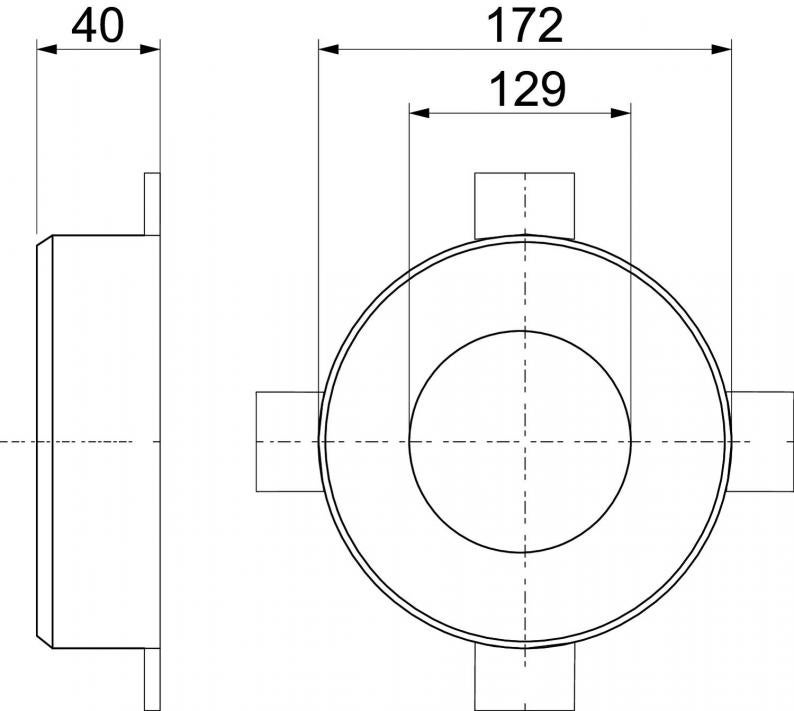

Dimensões
| Comprimento | 172 mm |
|---|---|
| Largura | 172 mm |
| Altura | 40 mm |
| Medida d | 129 mm |
| Medida d mín. | 172 mm |
| Medida h | 40 mm |
Dados técnicos
| para diâmetro de tubo mín. | 125 mm |
|---|---|
| para diâmetro de tubo máx. | 127 mm |
| Necessário acessórios | sim |
| Conformidade com ROHS | sim |
| Dimensão | Ø125mm |
| Material | Material expansivo |
| Cor | cinzento |
| Série do produto | PYROCOMB® |
Acessórios
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
Ref. 7202300
Massa de enchimento DSX em cartuchoTipo
DSX-K
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (2)
Catálogos e brochuras (3)
Declarações (5)
Certificados (5)
Instruções e ajudas (4)
Imagens do produto (2)
Versões
Tipo
para diâmetro de tubo mín.
para diâmetro de tubo máx.
Medida d
Medida d mín.
Medida h
Ref.
TCX-063
63
65
67
94
26
7202204
TCX-075
75
77
79
106
26
7202205
TCX-090
90
92
94
132
26,6
7202206
TCX-110
110
112
114
155
26,6
7202207
TCX-125
125
127
129
172
40
7202208
para diâmetro de tubo mín.
para diâmetro de tubo máx.
Medida d
Medida d mín.
Medida h
TCX-063
Ref.
7202204
para diâmetro de tubo mín.
63
para diâmetro de tubo máx.
65
Medida d
67
Medida d mín.
94
Medida h
26
TCX-075
Ref.
7202205
para diâmetro de tubo mín.
75
para diâmetro de tubo máx.
77
Medida d
79
Medida d mín.
106
Medida h
26
TCX-090
Ref.
7202206
para diâmetro de tubo mín.
90
para diâmetro de tubo máx.
92
Medida d
94
Medida d mín.
132
Medida h
26,6
TCX-110
Ref.
7202207
para diâmetro de tubo mín.
110
para diâmetro de tubo máx.
112
Medida d
114
Medida d mín.
155
Medida h
26,6
TCX-125
Ref.
7202208
para diâmetro de tubo mín.
125
para diâmetro de tubo máx.
127
Medida d
129
Medida d mín.
172
Medida h
40
