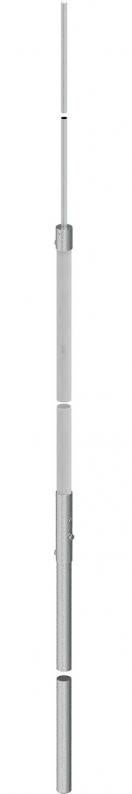

isFang, haste isolada

Tipo isFang 4000 AL

Ref. 5408943

EAN 4012195785330

Ficha técnica (PDF)

REACH Declaração de conformidade (PDF)

RoHS Declaração de conformidade (PDF)

Declaração de conformidade (PDF)

Mostrar todas as versões

Ref. / Tipo

Comprimento

unid. de venda menor: 1 Unidade

Unidade

Descrição

• para a montagem separada de unidades captoras
• adequado para suporte de haste captora isFang do tipo isFang 3B-100/150
• adequado para cargas de vento em conformidade com o código europeu 1: DIN EN 1991-1-4
• para a montagem na estrutura do edifício com suporte isFang
• possibilidade de fixação do cabo OBO isCon® através de acessórios
• adequado para cabo isCon® instalado no exterior
• tubo vertical de alumínio
• peça central em plástico reforçado com fibra de vidro (GFK)
• ponta captora de alumínio

Dados técnicos

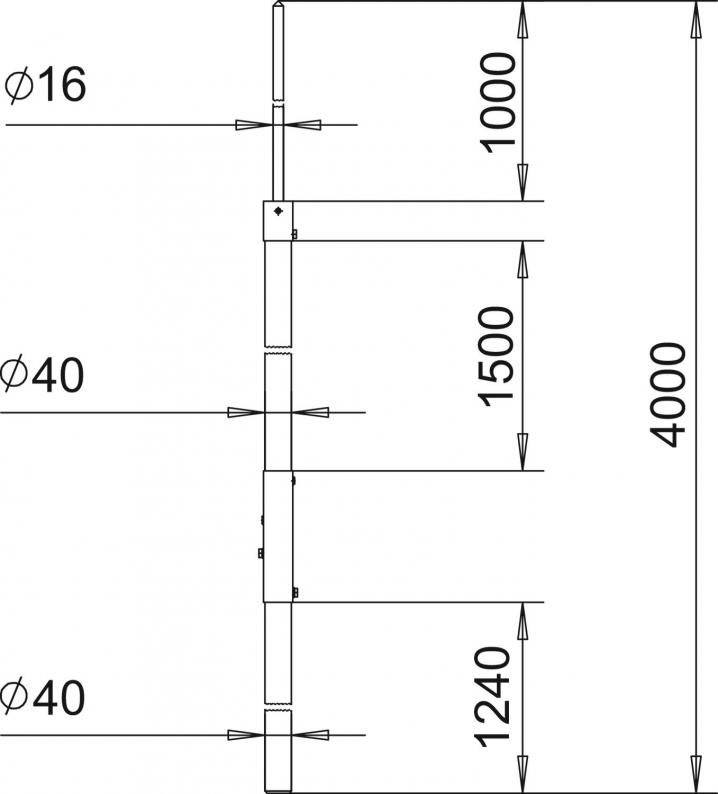

Dimensões

Comprimento	4000 mm
Medida A	1240 mm
Medida B	1000 mm
Medida H	1500 mm
Medida d mín.	40 mm

Dados técnicos

Diâmetro	40 mm
Versão com isolamento fixo contra alta tensão	sim
Ligação	Cabo de terras
Versão	Haste captora
Conformidade com ROHS	sim
Dimensão	4000mm
Material	Plástico reforçado com fibra de vidro
Cor	cinzento claro
Série do produto	ISCON

Acessórios

Acessórios do sistema

Ref. 5403227

Pedra base para sistema FangFix mín 16 kg

Tipo

F-FIX-S16

unid. de venda menor: 1 Unidade

Unidade

Ref. 5403238

Protetor de arestas FangFix 16kg para montagem de tripé isFang

Tipo

F-FIX-B16 3B

unid. de venda menor: 10 Unidade

Unidade

Ref. 5408966

Tripé isFang

Tipo

isFang 3B-100 AL

unid. de venda menor: 1 Unidade

Unidade
