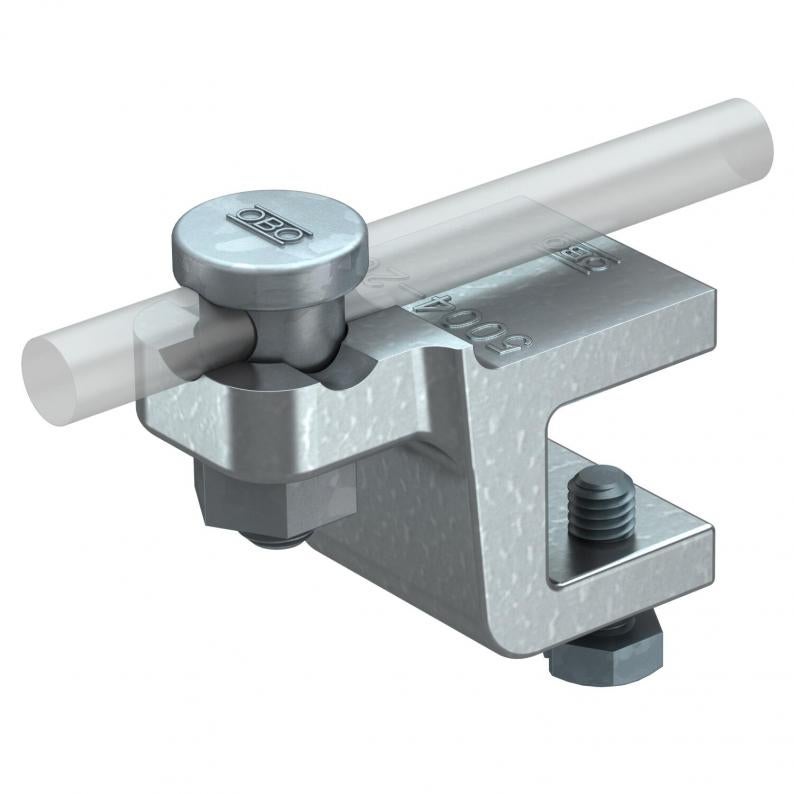

Ligador para estruturas e chapas 10-20 mm
Tipo 5004 DIN-FT 20
Ref. 5304504
EAN 4012195416418
Ref. / Tipo
Ajuste
Área de aperto máx.
Área de aperto mín.
unid. de venda menor: 10 Unidade
10Unidade
Unidade
Descrição
• espessura de flange até 12 ou 10-20 mm
• com parafuso de fixação de contacto 5000, pré-montado
• com 2 parafusos sextavados M8 x 20, em aço galvanizado a quente
• corpo do borne de aperto em ferro maleável fundido
• possibilidade de montagem de cabo de terras na vertical ou transversal à construção
• corresponde aos requisitos da EN IEC 62305
• com parafuso de fixação de contacto 5000, pré-montado
• com 2 parafusos sextavados M8 x 20, em aço galvanizado a quente
• corpo do borne de aperto em ferro maleável fundido
• possibilidade de montagem de cabo de terras na vertical ou transversal à construção
• corresponde aos requisitos da EN IEC 62305
Dados técnicos
Dimensões
| Comprimento | 63 mm |
|---|---|
| Largura | 38 mm |
| Medida L | 63 mm |
| Medida T | 25 mm |
Dados técnicos
| Placa intermédia | não |
|---|---|
| Tipo de parafuso de fixação | Parafuso de aperto |
| Tipo de conector | União |
| Apropriado para conector | Outros |
| Capacidade de carga da corrente de raio | N/50 kA |
| Conformidade com ROHS | sim |
| Ajuste | Rd 8-10 mm |
| Dimensão | 20mm |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Material | Aço fundido |
| Área de aperto mín. | 10 mm |
| Área de aperto máx. | 20 mm |
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 0,6423 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,6423 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (3)
Declarações (3)
Imagens do produto (2)
Downloads de dados 3D (2)
Versões
Tipo
Ajuste
Área de aperto máx.
Área de aperto mín.
Ref.
5004 DIN-FT 12
Rd 8-10
12
5304407
5004 DIN-FT 20
Rd 8-10
20
10
5304504
Área de aperto máx.
5004 DIN-FT 12
Ref.
5304407
Ajuste
Rd 8-10
Área de aperto máx.
12
5004 DIN-FT 20
Ref.
5304504
Ajuste
Rd 8-10
Área de aperto mín.
10
Área de aperto máx.
20
