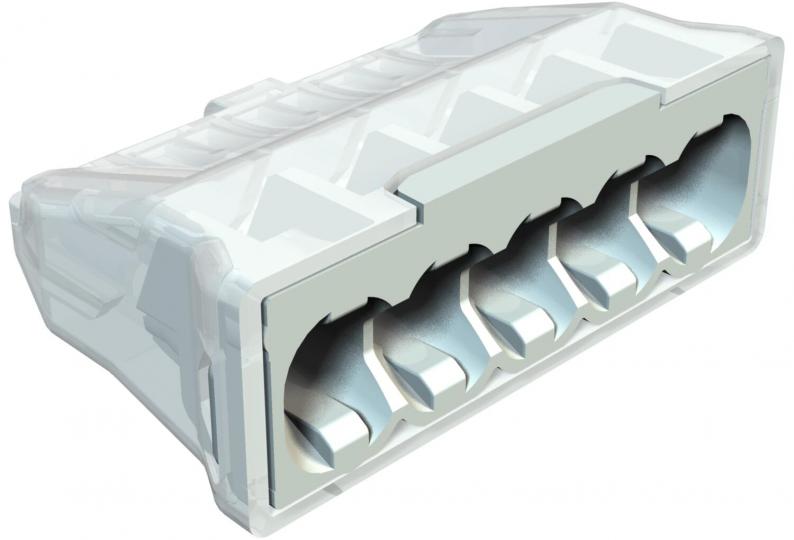

Ligador rápido, 5 polos
Tipo 61 525 LGR
Ref. 2054507
EAN 4012195825319
Ref. / Tipo
2054507 / 61 525 LGR
Tensões nominais
450 V
Secção transversal nominal mín.
0,5 mm²
Secção transversal nominal máx.
2,5 mm²
Número de pontos de aperto
5
Cor
cinzento claro; RAL 7035
unid. de venda menor: 100 Unidade
100Unidade
Unidade
Descrição
Testado conforme a EN 60998
Ligador sem parafusos para a ligação de condutores unifilares.
Secção nominal:
5 x 0,5 mm² - 2,5 mm² condutor unifilar
5 x 1,5 mm² - 2,5 mm² condutor rígido multifilar
Tensão nominal 450 V
Corrente nominal 24 A
Comprimento não isolado: 8-9 mm
Abertura de teste: multímetro e busca polos (Ø máx. de 2 mm)
Temperatura ambiente máx. permitida conforme a EN 60998: 90°C.
Ligador sem parafusos para a ligação de condutores unifilares.
Secção nominal:
5 x 0,5 mm² - 2,5 mm² condutor unifilar
5 x 1,5 mm² - 2,5 mm² condutor rígido multifilar
Tensão nominal 450 V
Corrente nominal 24 A
Comprimento não isolado: 8-9 mm
Abertura de teste: multímetro e busca polos (Ø máx. de 2 mm)
Temperatura ambiente máx. permitida conforme a EN 60998: 90°C.
Dados técnicos

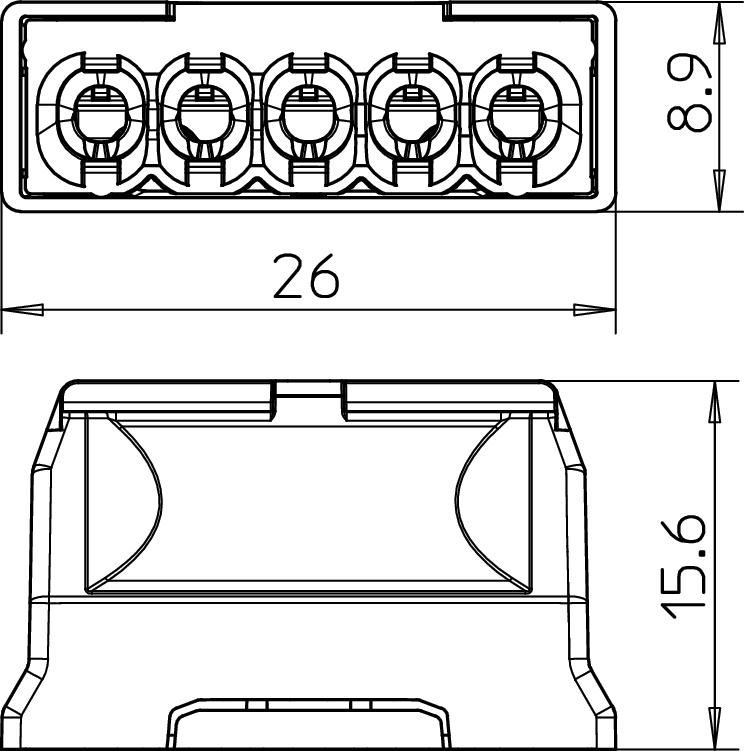

Dimensões
| Comprimento | 26 mm |
|---|---|
| Largura | 15,6 mm |
| Altura | 8,9 mm |
Dados técnicos
| Número de polos | 5 |
|---|---|
| Corrente nominal | 24 A |
| Tensões nominais | 450 V |
| Apropriada para condutor unifilar | não |
| Apropriada para condutor flexível | não |
| Apropriada para condutor multifilar | sim |
| Com alavancas de acionamento | não |
| Secção transversão do condutor conectável de um fio mín. | 0,5 mm² |
| Secção transversão do condutor conectável de um fio máx. | 2,5 mm² |
| Secção transversão do condutor conectável de vários fios mín. | 1,5 mm² |
| Secção transversão do condutor conectável de vários fios máx. | 2,5 mm² |
| Secção transversal nominal mín. | 0,5 mm² |
| Secção transversal nominal máx. | 2,5 mm² |
| Conformidade com ROHS | sim |
| Secção | 5 x 0,5 mm² - 2,5 mm² condutor unifilar 5 x 1,5 mm² - 2,5 mm² condutor rígido multifilar mm² |
| Número de pontos de aperto | 5 |
| Gama de temperaturas de aplicação mín. | -5 °C |
| Gama de temperaturas de aplicação máx. | 90 °C |
| resistência ao fio incandescente | conforme a VDE 0471/DIN 695 Parte 2-1, temperatura de ensaio 850 °C |
| Dimensão | 5x2,5mm² |
| Material | Poliamida |
| Cor | cinzento claro; RAL 7035 |
| Série do produto | HSK |
