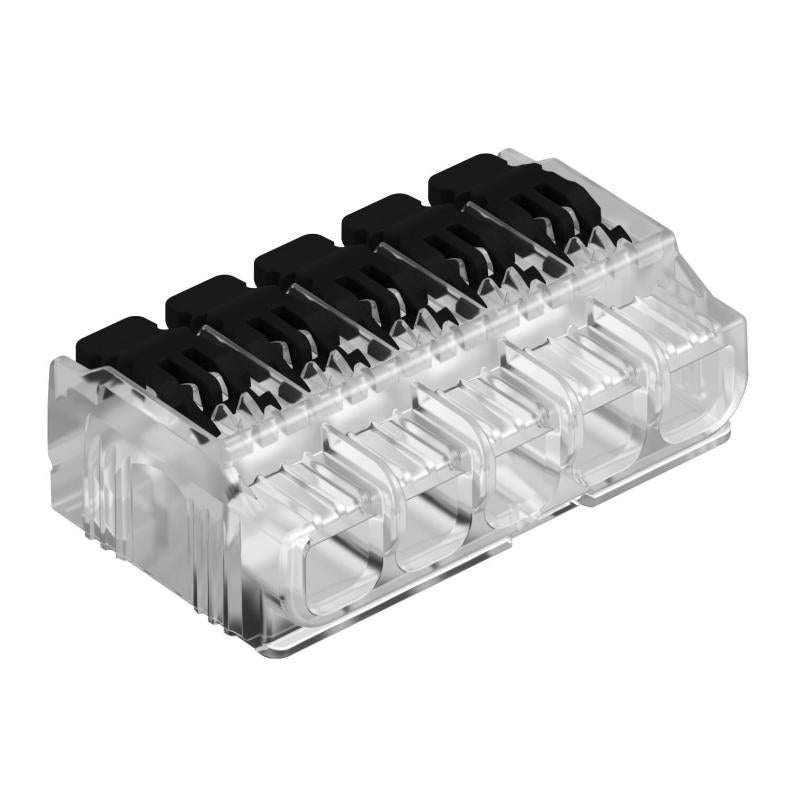

Ligador rápido universal, com 5 pontos de aperto
Tipo 61 HSK45
Ref. 2054425
EAN 4012197286767
Ref. / Tipo
2054425 / 61 HSK45
unid. de venda menor: 45 Unidade
45Unidade
Unidade
Descrição
Testado em conformidade com a EN 60998
Ligador sem parafusos para a ligação de condutores elétricos. O tipo de condutor pode ser opcionalmente flexível, multifilar ou rígido.
Aquando da utilização de condutores rígidos não é necessário soltar a alavanca de desbloqueio. O condutor pode ser encaixado diretamente no borne.
Para remover os condutores, soltar simplesmenate a alavanca de desbloqueio. O fio pode assim ser retirado sem problemas.
Secção transversal nominal:
5 x 0,2 - 4 mm² condutores multifilares/unifilares
Tensão nominal 450 V
Corrente nominal 32 A
Comprimento não isolado: 11 - 12 mm
Abertura de verificação: multímetro e busca-polos (máx. Ø 2 mm) acessível na parte superior do borne
Temperatura ambiente máx. permitida EN 60998: 85°C.
Ligador sem parafusos para a ligação de condutores elétricos. O tipo de condutor pode ser opcionalmente flexível, multifilar ou rígido.
Aquando da utilização de condutores rígidos não é necessário soltar a alavanca de desbloqueio. O condutor pode ser encaixado diretamente no borne.
Para remover os condutores, soltar simplesmenate a alavanca de desbloqueio. O fio pode assim ser retirado sem problemas.
Secção transversal nominal:
5 x 0,2 - 4 mm² condutores multifilares/unifilares
Tensão nominal 450 V
Corrente nominal 32 A
Comprimento não isolado: 11 - 12 mm
Abertura de verificação: multímetro e busca-polos (máx. Ø 2 mm) acessível na parte superior do borne
Temperatura ambiente máx. permitida EN 60998: 85°C.
Dados técnicos UL (USA)
Tensão nominal 600 V
Área de aperto AWG 24-12
Temp. ambiente máx. 105 °C
Dados técnicos
Dimensões
| Comprimento | 19,6 mm |
|---|---|
| Largura | 31,3 mm |
| Altura | 10,45 mm |
Dados técnicos
| Número de polos | 1 |
|---|---|
| Diâmetro de cabo mín. | 0,5 mm |
| Diâmetro de cabo máx. | 2,3 mm |
| Corrente nominal | 32 A |
| Tensões nominais | 450 V |
| Material isolante | Termoplástico |
| Apropriada para condutor unifilar | sim |
| Apropriada para condutor flexível | sim |
| Apropriada para condutor multifilar | sim |
| Transparente | sim |
| Com alavancas de acionamento | sim |
| Secção transversão do condutor conectável de um fio mín. | 0,2 mm² |
| Secção transversão do condutor conectável de um fio máx. | 4 mm² |
| Secção transversão do condutor conectável de vários fios mín. | 0,2 mm² |
| Secção transversão do condutor conectável de vários fios máx. | 4 mm² |
| Secção transversal nominal mín. | 0,2 mm² |
| Secção transversal nominal máx. | 4 mm² |
| Conformidade com ROHS | sim |
| Secção | 5 x 0,2 - 4 mm² condutores multifilares/unifilares mm² |
| Número de pontos de aperto | 5 |
| Gama de temperaturas de aplicação mín. | -5 °C |
| Gama de temperaturas de aplicação máx. | 85 °C |
| resistência ao fio incandescente | conforme a VDE 0471/DIN 695 Parte 2-1, temperatura de ensaio 850 °C |
| Dimensão | 19,6x31,3x10,5 |
| Cor | Transparente |
| Série do produto | HSK |
