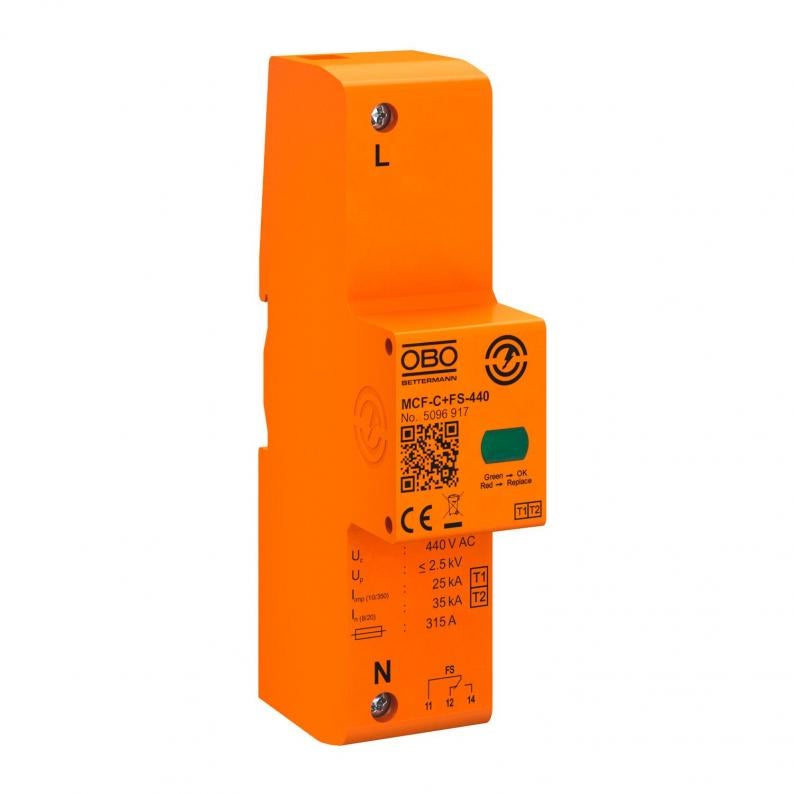

Lightning current arrester MCF-C
Tipo MCF-C+FS-440
Ref. 5096917
EAN 4012197431808
Ref. / Tipo
Sinalização à distância
Corrente de impulso de raio (10/350 μs)
Tensão continua máxima CA
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Descarregador combinado, descarregador de corrente de raio tipo 1
• nível de proteção <1,3 kV permite a proteção de equipamentos
• para a ligação equipotencial de proteção contra descargas atmosféricas conforme a IEC 62305 (VDE 0185-305)
• capacidade de descarga de correntes de raio 50 kA (10/350) por polo e até 150 kA (10/350) no total
• capacidade de extinção da corrente de seguimento 25 kA Ipeak, proteção prévia por fusível até 500 A gL/gG
• adequado para aplicação a montante do contador segundo a diretiva VDEW
• explosor blindado sem emissão de faíscas, para aplicação em quadros de distribuição
Aplicação: instalações industriais e edifícios com proteção exterior contra descargas atmosféricas das classes I a IV.
* Conjunto completo = base e módulo de substituição
• nível de proteção <1,3 kV permite a proteção de equipamentos
• para a ligação equipotencial de proteção contra descargas atmosféricas conforme a IEC 62305 (VDE 0185-305)
• capacidade de descarga de correntes de raio 50 kA (10/350) por polo e até 150 kA (10/350) no total
• capacidade de extinção da corrente de seguimento 25 kA Ipeak, proteção prévia por fusível até 500 A gL/gG
• adequado para aplicação a montante do contador segundo a diretiva VDEW
• explosor blindado sem emissão de faíscas, para aplicação em quadros de distribuição
Aplicação: instalações industriais e edifícios com proteção exterior contra descargas atmosféricas das classes I a IV.
* Conjunto completo = base e módulo de substituição
Dados técnicos

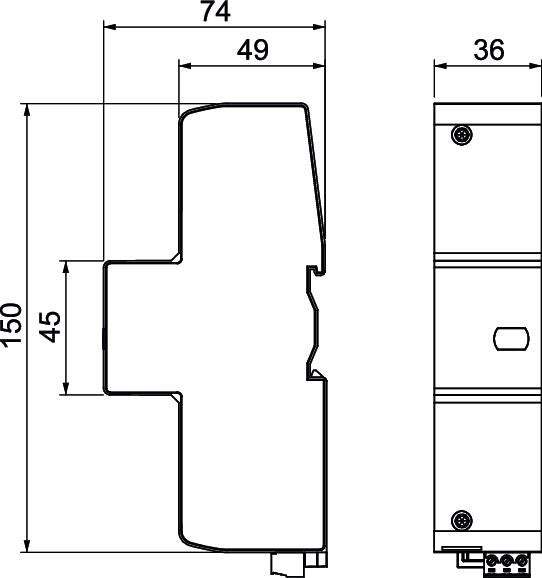

Dimensões
| Comprimento | 150 mm |
|---|---|
| Largura | 36 mm |
| Altura | 74,5 mm |
Dados técnicos
| Fluxo de ar | não |
|---|---|
| Sinalização no aparelho | ótico |
| Grau de proteção | IP20 |
| Tensão máxima de funcionamento (L-N) | 440 V |
| Intensidade nominal de descarga (8/20 µs) [L-N] | 35 kA |
| Classe de verificação tipo 1 | sim |
| Sinalização à distância | sim |
| Tensão nominal CA (50 / 60 Hz) | 400 V |
| Fusível integrado | não |
| Corrente de impulso de raio (10/350 μs) | 25 kA |
| Nível de proteção [L-N] | ≤2,5 |
| Tensão continua máxima CA | 440 V |
| Intensidade nominal de descarga (8/20 µs) | 35 kA |
| Versão do polo | 1 |
| Tipo de montagem | Calha DIN de 35 mm |
| Adequado para uso exterior | não |
| Proteção máxima da rede elétrica contra sobretensões | 315 A gL/gG |
| Potência de comutação CA | 230 V; 0,5 A |
| Potência de comutação CC | 230 V; 0,1 A / 75 V; 0,5 A |
| Resistência a curto-circuito com proteção máx. contra sobretensões na rede elétrica | 50 kA eff |
| Sobretensão temporária [L-N] - withstand mode - 5 s | 580 V |
| Sobretensão temporária [L-N] - fail safe mode - 120 min | 760 V |
| Configuração de rede DC | não |
| Configuração de rede IT | sim |
| Configuração de rede TN | sim |
| Configuração de rede TN-C | sim |
| Configuração de rede TN-C-S | sim |
| Configuração de rede TN-S | sim |
| Configuração de rede TT | sim |
| Outras configurações de rede | não |
| Conformidade com ROHS | Isento |
| Temperatura operacional mín. | -40 °C |
| Temperatura operacional máx. | 80 °C |
| Classificação segundo IEC 61643-1 | classe I+II |
| Classificação segundo EN 61643-11 | Tipo 1+2 |
| Capacidade de extinção de "follow current" (eff) [N-PE] | 50 kA |
| Fusível máx. a montante | 315 A |
| Gama de temperaturas de aplicação mín. | -40 °C |
| Gama de temperaturas de aplicação máx. | 80 °C |
| Dimensão | 440V |
| Cor | cor de laranja |
| Humidade do ar máx. | 95 % |
| Humidade do ar mín. | 5 % |
Opções de ligação
| Secção transversal flexível (de fio fino) mín. | 6 mm² |
|---|---|
| Secção transversal do condutor flexível (de fio fino) | 25 mm² |
| Contactos FM | Inversor |
| Secção transversal de ligação bornes FM mín. | 0,5 mm² |
| Secção transversal de ligação bornes FM máx. | 1,5 mm² |
| Secção transversal de ligação bornes FM mín. | 21 AWG |
| Secção transversal de ligação bornes FM máx. | 16 AWG |
| Secção transversal flexível (de fio fino) mín. | 10 AWG |
| Secção transversal do condutor flexível (de fio fino) | 3 AWG |
| Secção transversal do condutor rígida (de um fio/vários fios) mín. | 6 mm² |
| Secção transversal do condutor rígida (de um fio/vários fios) máx. | 35 mm² |
| Secção transversal do condutor rígida (de um fio/vários fios) mín. | 10 AWG |
| Secção transversal do condutor rígida (de um fio/vários fios) máx. | 2 AWG |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|---|
| Embalagem sem plástico | sim |
| Pegada de CO2 (GWP) do berço ao portão | 0,6563 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,6563 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-27T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
