Míni canal AZ 100 FS
Tipo AZK 100 FS
Ref. 6075231
EAN 4012196069132
Ref. / Tipo
6075231 / AZK 100 FS
Comprimento
3000 mm
Largura
100 mm
Funktionsgaranti
não
Espessura das chapas
1,5 mm
unid. de venda menor: 3 m
3m
m
Descrição

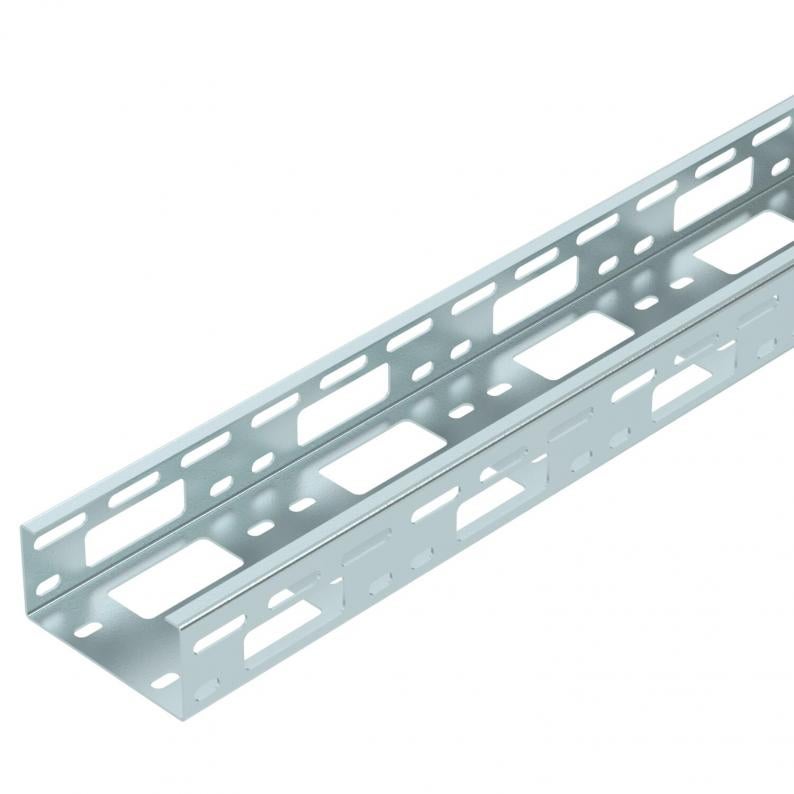

Míni canal AZ com uma altura lateral de 50 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
Dados técnicos

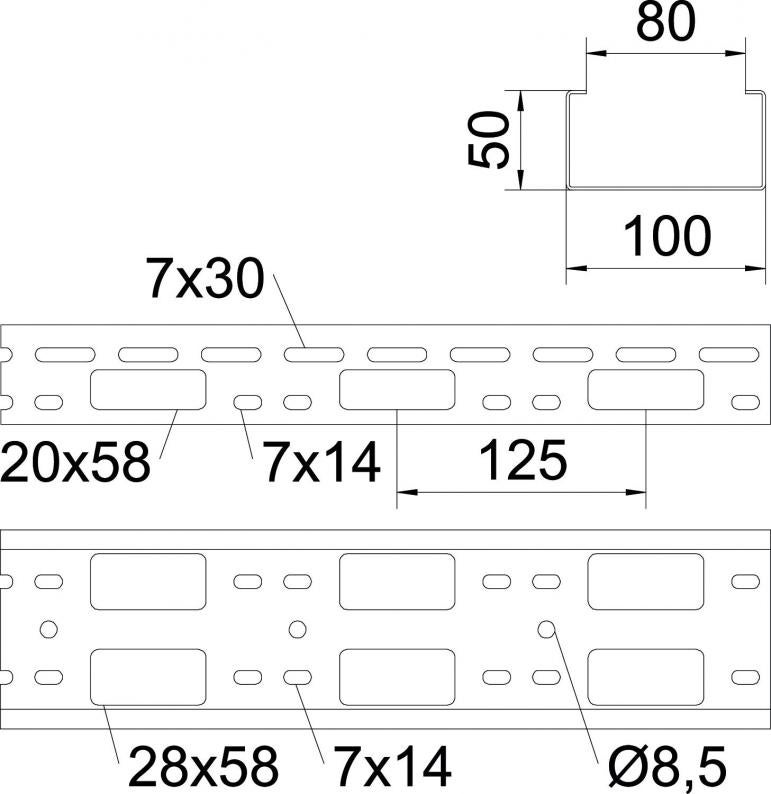

Dimensões
| Comprimento | 3000 mm |
|---|---|
| Largura | 100 mm |
| Altura | 50 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | sim |
| Versão conector | sem conector |
| Versão para grandes cargas | não |
| Secção transversal útil | 50 cm² |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 1,5 mm |
| Instalação no pavimento | sim |
| Representação de orifícios NATO | não |
| Secção transversal útil | 5000 mm² |
| Dimensão | 100 x 50 x 1,5 |
| Conformidade com ROHS | sim |
| Dimensão | 50x100x3000 |
| Superfície | galvanizado pelo método Sendzimir |
| Material | Aço |
| Cor | zinco |
| Série do produto | Série AZK |
Cargas
| Distância de apoio de 1,0 m | 1,7 kN/m |
|---|---|
| Distância de apoio de 1,5m | 1,5 kN/m |
| Distância de apoio de 2,0m | 1 kN/m |
| Distância de apoio de 2,5m | 0,8 kN/m |
| Distância de apoio de 3,0m | 0,25 kN/m |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 5,5552 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 5,5552 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
