Míni canal AZ 50 A4
Tipo AZK 050 A4
Ref. 6075152
EAN 4012195866213
Ref. / Tipo
6075152 / AZK 050 A4
Comprimento
3000 mm
Largura
50 mm
Funktionsgaranti
não
Espessura das chapas
1,5 mm
unid. de venda menor: 3 m
3m
m
Descrição

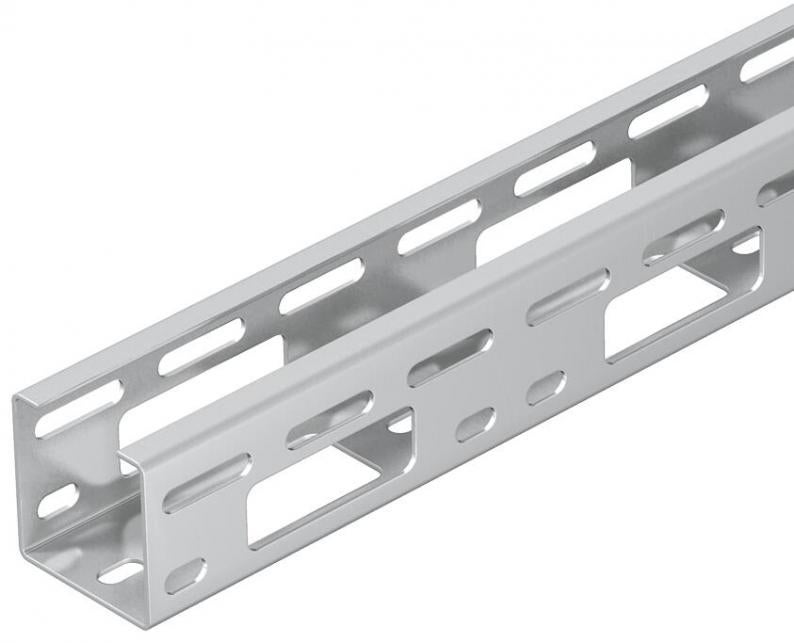

Míni canal AZ com uma altura lateral de 50 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
Dados técnicos
Dimensões
| Comprimento | 3000 mm |
|---|---|
| Largura | 50 mm |
| Altura | 50 mm |
| Medida B | 50 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | sim |
| Versão conector | sem conector |
| Versão para grandes cargas | não |
| Secção transversal útil | 25 cm² |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 1,5 mm |
| Instalação no pavimento | sim |
| Representação de orifícios NATO | não |
| Secção transversal útil | 2500 mm² |
| Conformidade com ROHS | sim |
| Dimensão | 50x50x3000 |
| Superfície | brilhante, pós-tratamento |
| Material | Aço inoxidável 1.4571 |
| Cor | aço inoxidável |
| Série do produto | Série AZK |
Cargas
| Distância de apoio de 1,0 m | 2,5 kN/m |
|---|---|
| Distância de apoio de 1,5m | 2 kN/m |
| Distância de apoio de 2,0m | 1,2 kN/m |
| Distância de apoio de 2,5m | 0,85 kN/m |
| Distância de apoio de 3,0m | 0,5 kN/m |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 9,0482 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 9,0482 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
