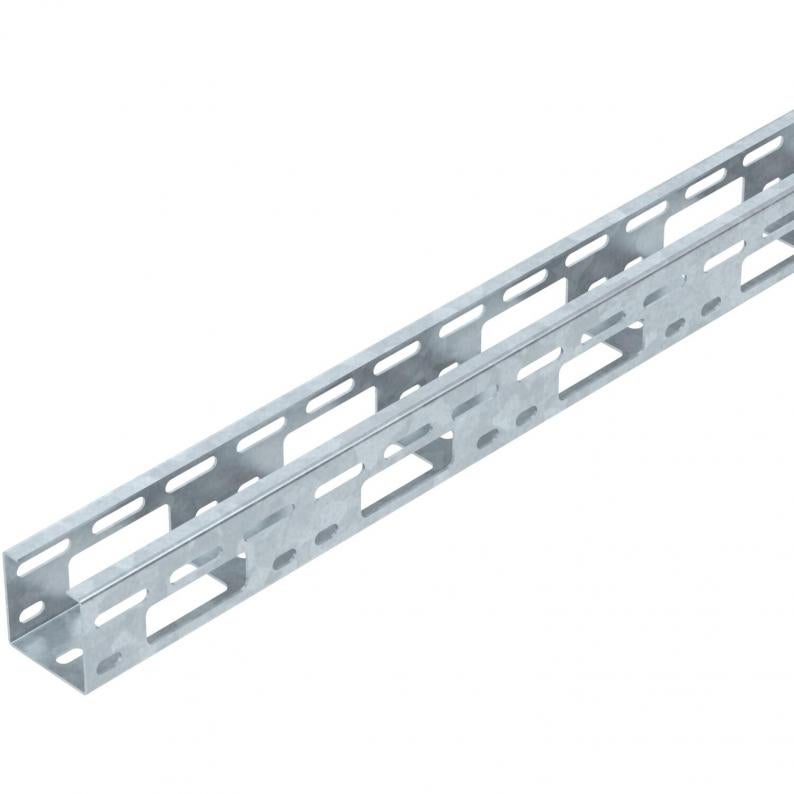

Míni canal AZ 50 FT
Tipo AZK 050 FT
Ref. 6075142
EAN 4012196069019
Ref. / Tipo
6075142 / AZK 050 FT
Comprimento
3000 mm
Largura
50 mm
Funktionsgaranti
não
Espessura das chapas
1,5 mm
unid. de venda menor: 3 m
3m
m
Descrição
Míni canal AZ com uma altura lateral de 50 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
Dados técnicos
Dimensões
| Comprimento | 3000 mm |
|---|---|
| Largura | 50 mm |
| Altura | 50 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Perfuração lateral | sim |
| Versão conector | sem conector |
| Versão para grandes cargas | não |
| Secção transversal útil | 25 cm² |
| Aço inoxidável, decapado | não |
| Espessura das chapas | 1,5 mm |
| Instalação no pavimento | sim |
| Representação de orifícios NATO | não |
| Secção transversal útil | 2500 mm² |
| Dimensão | 50 x 50 x 1,5 |
| Conformidade com ROHS | sim |
| Dimensão | 50x50x3000 |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Material | Aço |
| Cor | zinco |
| Série do produto | Série AZK |
Cargas
| Distância de apoio de 1,0 m | 2,5 kN/m |
|---|---|
| Distância de apoio de 1,5m | 2 kN/m |
| Distância de apoio de 2,0m | 1,2 kN/m |
| Distância de apoio de 2,5m | 0,85 kN/m |
| Distância de apoio de 3,0m | 0,5 kN/m |
Carga dos caminhos de cabos em chapa e das escadas para cabos em kN/m sem carga suportada pelo utilizador
Distância entre apoios em m
Deflexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em mm
Curva de deflexão da travessa conforme distância entre apoios
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 3,9464 kg CO2e / 1 Metro |
|---|---|
| CO₂ Footprint (GWP) | 3,9464 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metro |
| Declared Unit Quantity | 1 |
| Certificado EPD | sim |
|---|---|
| Data de validade EPD | 10.07.2029 |
| Número de declaração EPD | EPD-KTO-17.0 |
| Norma EPD / Norma LCA (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Acessórios
Acessórios de montagem
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
Ref. 6066505
Grampo de suspensão 50 FTTipo
AHB 50 D4 FT
unid. de venda menor: 50 Unidade
50Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (1)
Declarações (5)
Certificados (1)
Instruções e ajudas (1)
Imagens do produto (3)
Downloads de dados 3D (1)
