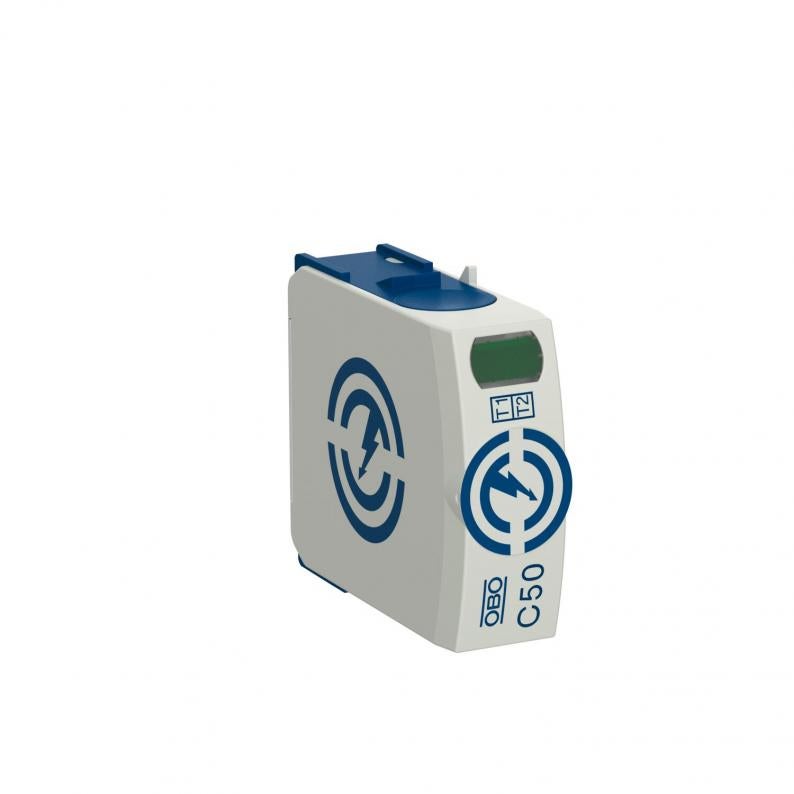

Módulo de substituição NPE-C50
Tipo C50-0-255
Ref. 5095609
EAN 4012196337620
Ref. / Tipo
5095609 / C50-0-255
Grau de proteção
IP20
Tensão continua máxima CA
255 V
Versão do polo
N/PE
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Módilo NPE, descarregador combinado do tipo 1+2
• Para compensação de potencial para proteção contra descargas atmosféricas conforme a VDE 0185-305 (IEC 62305)
• Capacidade de descarga de correntes de raio até 50 kA (10/350), no total
• Descarregador modular, de encaixe, com dispositivo de separação e indicação visual de estado
• Função de encaixe com proteção contra vibrações e codificação de tensão
• Plástico conforme UL 94 V-0
* Conjunto completo = base e módulo de substituição
• Para compensação de potencial para proteção contra descargas atmosféricas conforme a VDE 0185-305 (IEC 62305)
• Capacidade de descarga de correntes de raio até 50 kA (10/350), no total
• Descarregador modular, de encaixe, com dispositivo de separação e indicação visual de estado
• Função de encaixe com proteção contra vibrações e codificação de tensão
• Plástico conforme UL 94 V-0
* Conjunto completo = base e módulo de substituição
Dados técnicos
Dados técnicos
| Número de polos | 1 |
|---|---|
| Fluxo de ar | não |
| Sinalização no aparelho | ótico |
| Grau de proteção | IP20 |
| Intensidade nominal de descarga (8/20 µs) [N-PE] | 50 kA |
| Corrente de impulso de raio (10/350) [total] | 50 kA |
| Material da caixa dos componentes de proteção contra sobretensão | PA UL 94 V-0 |
| Potência de dissipação nominal máxima (8/20 μs) [N-PE] | 80 kA |
| Sinalização à distância | não |
| Fusível integrado | não |
| Tensão continua máxima CA | 255 V |
| Versão do polo | N/PE |
| Tipo de montagem | Calha DIN de 35 mm |
| Sobretensão temporária [N-PE] - withstand mode - 200 ms | 1200 V |
| SPD segundo a UL 1449 | Tipo 4 |
| Distância mínima | 1,5 mm |
| Permissões | VDE, KEMA, UL, ÖVE |
| Configuração de rede TN-C-S | sim |
| Configuração de rede TN-S | sim |
| Configuração de rede TT | sim |
| Conformidade com ROHS | sim |
| Temperatura operacional mín. | -40 °C |
| Temperatura operacional máx. | 80 °C |
| Binário | 4 Nm |
| Classificação segundo IEC 61643-1 | classe I+II |
| Classificação segundo EN 61643-11 | Tipo 1+2 |
| Capacidade de extinção de "follow current" (eff) [N-PE] | 0,1 kA |
| Gama de temperaturas de aplicação mín. | -40 °C |
| Gama de temperaturas de aplicação máx. | 80 °C |
| Dimensão | 255V |
| Humidade do ar máx. | 95 % |
| Humidade do ar mín. | 5 % |
Opções de ligação
| Secção transversal flexível (de fio fino) mín. | 1,5 mm² |
|---|---|
| Secção transversal do condutor flexível (de fio fino) | 35 mm² |
| Secção transversal flexível (de fio fino) mín. | 16 AWG |
| Secção transversal do condutor flexível (de fio fino) | 2 AWG |
| Secção transversal do condutor rígida (de um fio/vários fios) mín. | 1,5 mm² |
| Secção transversal do condutor rígida (de um fio/vários fios) máx. | 35 mm² |
| Secção transversal do condutor rígida (de um fio/vários fios) mín. | 16 AWG |
| Secção transversal do condutor rígida (de um fio/vários fios) máx. | 2 AWG |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 0,4832 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,4832 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
