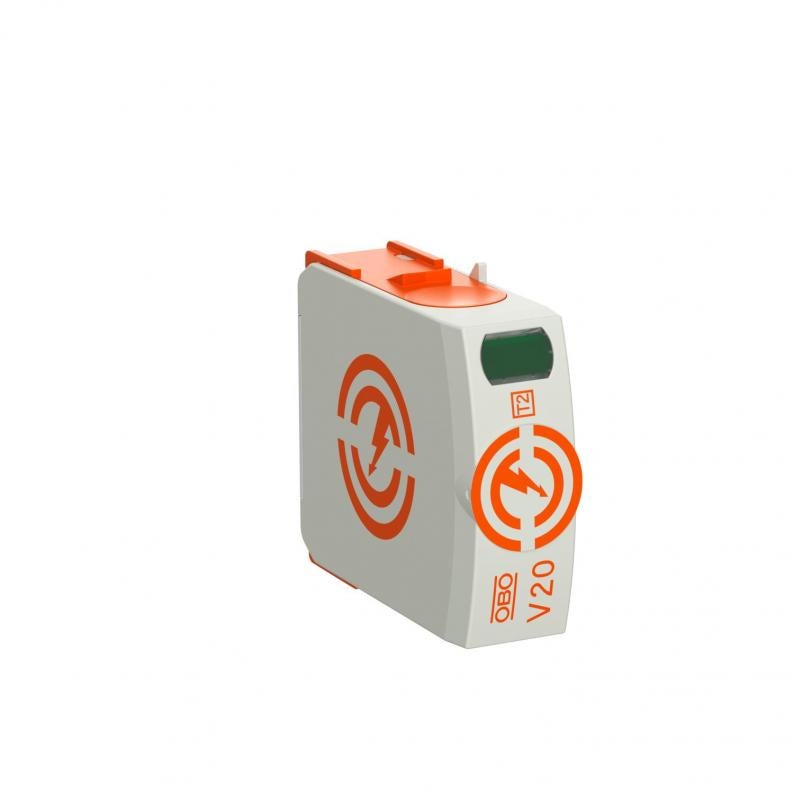

Módulo de substituição V20 385 V
Tipo V20-0-385
Ref. 5095368
EAN 4012196163601
Ref. / Tipo
Tensão continua máxima CA
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Módulo de substituição, descarregador de sobretensões do tipo 2
• para ligação de equipotencial de proteção contra descargas atmosféricas conforme a VDE 0100-443 (IEC 60364-4-44)
• capacidade de descarga até 40 kA (8/20) por polo através dos varistores de alto desempenho
• descarregador modular, enfichável, com dispositivo seccionador dinâmico e indicador visual de estado
• função de encaixe com proteção contra vibrações e código de tensão
• plástico conforme UL 94 V-0
• para ligação de equipotencial de proteção contra descargas atmosféricas conforme a VDE 0100-443 (IEC 60364-4-44)
• capacidade de descarga até 40 kA (8/20) por polo através dos varistores de alto desempenho
• descarregador modular, enfichável, com dispositivo seccionador dinâmico e indicador visual de estado
• função de encaixe com proteção contra vibrações e código de tensão
• plástico conforme UL 94 V-0
Dados técnicos
Dados técnicos
| Número de polos | 1 |
|---|---|
| Configuração de rede | outros |
| Fluxo de ar | não |
| Sinalização no aparelho | ótico |
| Grau de proteção | IP20 |
| Tensão máxima de funcionamento (L-N) | 385 V |
| Intensidade nominal de descarga (8/20 µs) [L-N] | 20 kA |
| Material da caixa dos componentes de proteção contra sobretensão | PA UL 94 V-0 |
| Potência de dissipação máxima (8/20 μs) [L-N] | 40 kA |
| Sinalização à distância | não |
| Classe de verificação tipo 2 | sim |
| Tensão nominal CA (50 / 60 Hz) | 230 V |
| Fusível integrado | não |
| Nível de proteção [L-N] | ≤1,7 |
| Tensão continua máxima CA | 385 V |
| Intensidade nominal de descarga (8/20 µs) | 20 kA |
| Versão do polo | 1 |
| Tipo de montagem | sobre o elemento base |
| Tensão residual [L-N] @ 5 kA | 1,4 kV |
| Resistência a curto-circuito com proteção máx. contra sobretensões na rede elétrica | 50 kA eff |
| Tensão residual [L-N] @ 1 kA | 1,2 kV |
| SPD segundo a UL 1449 | Tipo 4 |
| Distância mínima | 1,5 mm |
| Permissões | VDE, KEMA, UL, ÖVE |
| À prova de curto-circuito | sim |
| Conformidade com ROHS | sim |
| Temperatura operacional mín. | -40 °C |
| Temperatura operacional máx. | 80 °C |
| Classificação segundo IEC 61643-1 | classe II |
| Classificação segundo EN 61643-11 | Tipo 2 |
| Potência de dissipação máxima (8/20 μs) | 40 kA |
| Gama de temperaturas de aplicação mín. | -40 °C |
| Gama de temperaturas de aplicação máx. | 80 °C |
| Dimensão | 385V |
| Humidade do ar máx. | 95 % |
| Humidade do ar mín. | 5 % |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 0,2288 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,2288 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (2)
Declarações (2)
Certificados (3)
Instruções e ajudas (1)
Imagens do produto (2)
Downloads de dados 3D (1)
Versões
Tipo
Grau de proteção
Tensão continua máxima CA
Versão do polo
Ref.
V20-0-150
IP20
150
1
5095362
V20-0-280
IP20
280
1
5095364
V20-0-385
IP20
385
1
5095368
Tensão continua máxima CA
V20-0-150
Ref.
5095362
Grau de proteção
IP20
Tensão continua máxima CA
150
Versão do polo
1
V20-0-280
Ref.
5095364
Grau de proteção
IP20
Tensão continua máxima CA
280
Versão do polo
1
V20-0-385
Ref.
5095368
Grau de proteção
IP20
Tensão continua máxima CA
385
Versão do polo
1
