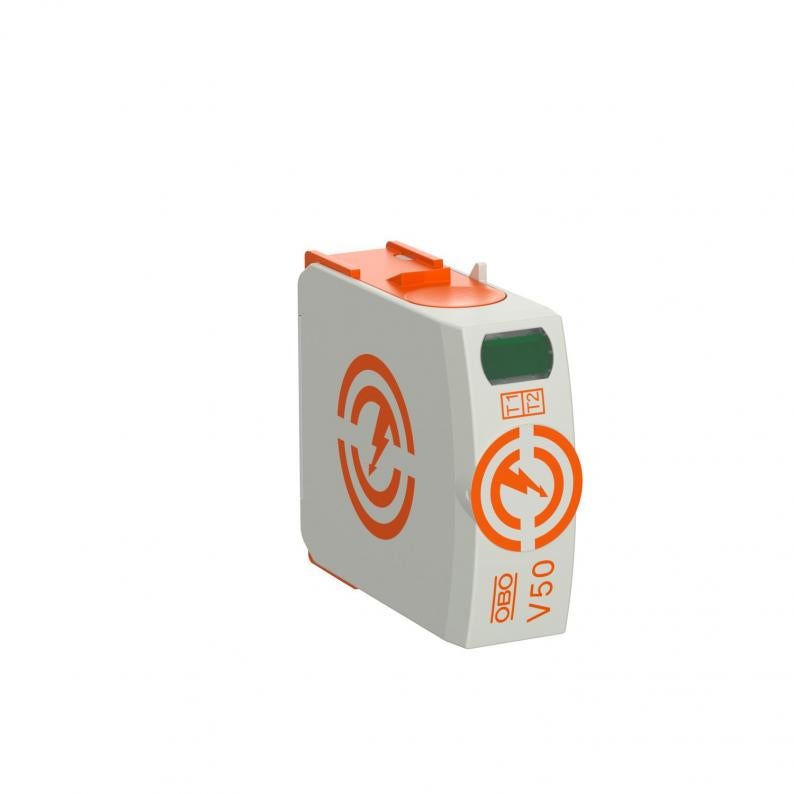

Módulo de substituição V50 385 V
Tipo V50-0-385
Ref. 5093510
EAN 4012196334681
Ref. / Tipo
Tensão continua máxima CA
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Módulo de substituição, descarregador combinado do tipo 1+2
• para ligação equipotencial de proteção contra descargas atmosféricas conforme a VDE 0185-305 (IEC 62305)
• capacidade de descarga de correntes de raio de 12,5 kA (10/350)
• descarregador modular, enfichável, com dispositivo seccionador dinâmico e sinalização visual de estado
• função de encaixe com proteção contra vibrações e código de tensão
• plástico conforme UL 94 V-0
• para ligação equipotencial de proteção contra descargas atmosféricas conforme a VDE 0185-305 (IEC 62305)
• capacidade de descarga de correntes de raio de 12,5 kA (10/350)
• descarregador modular, enfichável, com dispositivo seccionador dinâmico e sinalização visual de estado
• função de encaixe com proteção contra vibrações e código de tensão
• plástico conforme UL 94 V-0
Dados técnicos
Dados técnicos
| Número de polos | 1 |
|---|---|
| Configuração de rede | tudo |
| Fluxo de ar | não |
| Sinalização no aparelho | ótico |
| Grau de proteção | IP20 |
| Tensão máxima de funcionamento (L-N) | 385 V |
| Intensidade nominal de descarga (8/20 µs) [L-N] | 30 kA |
| Material da caixa dos componentes de proteção contra sobretensão | PA UL 94 V-0 |
| Potência de dissipação máxima (8/20 μs) [L-N] | 50 kA |
| Sinalização à distância | não |
| Tensão nominal CA (50 / 60 Hz) | 350 V |
| Fusível integrado | não |
| Corrente de impulso de raio (10/350 μs) | 12,5 kA |
| Nível de proteção [L-N] | ≤1,7 |
| Tensão continua máxima CA | 385 V |
| Intensidade nominal de descarga (8/20 µs) | 30 kA |
| Versão do polo | 1 |
| Tipo de montagem | Calha DIN de 35 mm |
| Proteção máxima da rede elétrica contra sobretensões | 160 A gL/gG |
| Tensão residual [L-N] @ 5 kA | 1,2 kV |
| Resistência a curto-circuito com proteção máx. contra sobretensões na rede elétrica | 50 kA eff |
| Tensão residual [L-N] @ 1 kA | 1,1 kV |
| Sobretensão temporária [L-N] - withstand mode - 5 s | 510 V |
| Sobretensão temporária [L-N] - fail safe mode - 120 min | 670 V |
| SPD segundo a UL 1449 | Tipo 4 |
| Distância mínima | 1,5 mm |
| Conformidade com ROHS | sim |
| Temperatura operacional mín. | -40 °C |
| Temperatura operacional máx. | 80 °C |
| Binário | 4 Nm |
| Classificação segundo IEC 61643-1 | classe I+II |
| Classificação segundo EN 61643-11 | Tipo 1+2 |
| Potência de dissipação máxima (8/20 μs) | 50 kA |
| Tempo de resposta | <25 ns |
| Fusível máx. a montante | 160 A |
| Gama de temperaturas de aplicação mín. | -40 °C |
| Gama de temperaturas de aplicação máx. | 80 °C |
| Tensão residual [L-N] @ 12,5 kA | 1,3 kV |
| Dimensão | 385V |
| Humidade do ar máx. | 95 % |
| Humidade do ar mín. | 5 % |
Opções de ligação
| Secção transversal flexível (de fio fino) mín. | 1,5 mm² |
|---|---|
| Secção transversal do condutor flexível (de fio fino) | 35 mm² |
| Secção transversal de ligação bornes FM mín. | 0,5 mm² |
| Secção transversal de ligação bornes FM máx. | 1,5 mm² |
| Secção transversal de ligação bornes FM mín. | 21 AWG |
| Secção transversal de ligação bornes FM máx. | 16 AWG |
| Secção transversal flexível (de fio fino) mín. | 16 AWG |
| Secção transversal do condutor flexível (de fio fino) | 2 AWG |
| Secção transversal do condutor rígida (de um fio/vários fios) mín. | 1,5 mm² |
| Secção transversal do condutor rígida (de um fio/vários fios) máx. | 35 mm² |
| Secção transversal do condutor rígida (de um fio/vários fios) mín. | 16 AWG |
| Secção transversal do condutor rígida (de um fio/vários fios) máx. | 2 AWG |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 0,8612 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,8612 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
