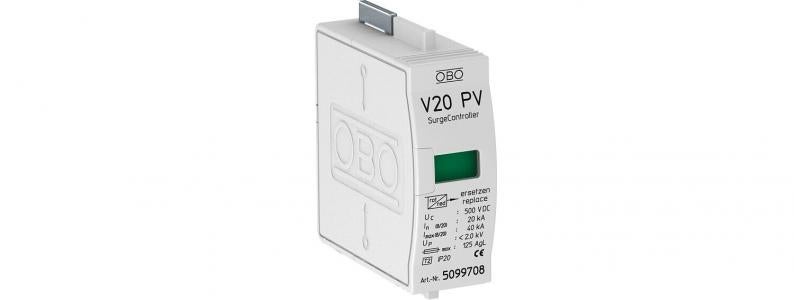

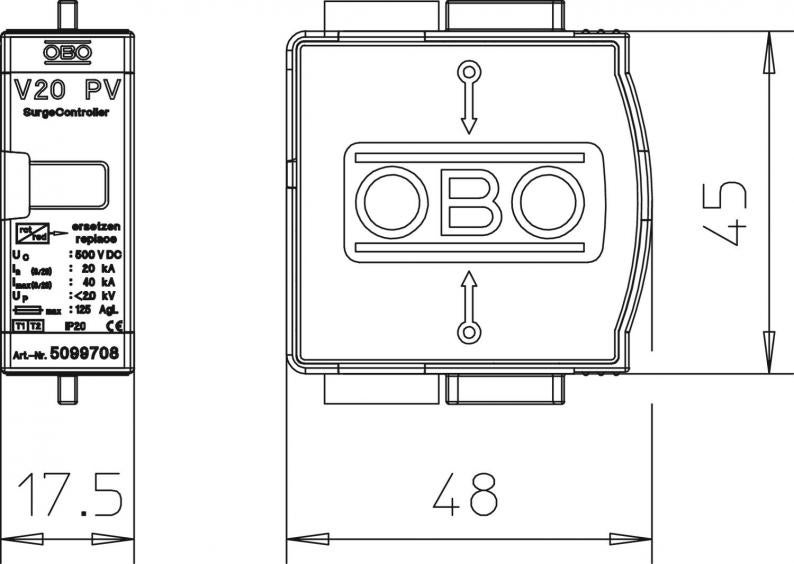

Módulo FV - Descarregador de sobretensões tipo 2
Tipo V20-C 0-500PV
Ref. 5099708
EAN 4012195708933
Ref. / Tipo
Tensão continua máxima CA
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Módulo de substituição - tipo 2, descarregador de sobretensão para instalações fotovoltaicas
• Para compensação de potencial para proteção contra sobretensões conforme a VDE 0100-443 (IEC 60364-4-44)
• Capacidade de dissipação até 40 kA (8/20) por polo
• Baixo nível de proteção CC: < 2,0 KV por polo (circuito em Y: 4,0 KV e Uoc máx = 1000V CC)
• Descarregador de encaixe com separador termodinâmico e indicador ótico de funcionamento
• Descarregador varistor de óxido de zinco blindado sem insuflação para aplicação em quadros de distribuição
• Elevada condutividade em caso de longa vida útil
Exemplo de aplicação: instalações fotovoltaicas sem ou com sistema isolado de proteção contra descargas atmosféricas em separado.
• Para compensação de potencial para proteção contra sobretensões conforme a VDE 0100-443 (IEC 60364-4-44)
• Capacidade de dissipação até 40 kA (8/20) por polo
• Baixo nível de proteção CC: < 2,0 KV por polo (circuito em Y: 4,0 KV e Uoc máx = 1000V CC)
• Descarregador de encaixe com separador termodinâmico e indicador ótico de funcionamento
• Descarregador varistor de óxido de zinco blindado sem insuflação para aplicação em quadros de distribuição
• Elevada condutividade em caso de longa vida útil
Exemplo de aplicação: instalações fotovoltaicas sem ou com sistema isolado de proteção contra descargas atmosféricas em separado.
Dados técnicos
Dados técnicos
| Configuração de rede | TN |
|---|---|
| Sinalização no aparelho | ótico |
| Grau de proteção | IP20 |
| Sinalização à distância | não |
| Classe de verificação tipo 2 | sim |
| Tensão nominal CA (50 / 60 Hz) | 400 V |
| Fusível integrado | não |
| Tensão continua máxima CA | 440 V |
| Tensão continua máxima CC | 500 V |
| Intensidade nominal de descarga (8/20 µs) | 20 kA |
| Versão do polo | 1 |
| Tipo de montagem | sobre o elemento base |
| Proteção máxima da rede elétrica contra sobretensões | 125 |
| Versão | 1 polo, módulo FV com base Y até 1000V DC |
| Configuração de rede DC | sim |
| Configuração de rede IT | não |
| Configuração de rede TN | sim |
| Configuração de rede TN-C | sim |
| Configuração de rede TN-C-S | sim |
| Configuração de rede TN-S | sim |
| Configuração de rede TT | sim |
| Outras configurações de rede | não |
| Conformidade com ROHS | sim |
| Temperatura operacional mín. | -40 °C |
| Temperatura operacional máx. | 80 °C |
| Classificação segundo IEC 61643-1 | classe II |
| Classificação segundo EN 61643-11 | Tipo 2 |
| LPZ | 1→2 |
| Potência de dissipação máxima (8/20 μs) | 40 kA |
| Tempo de resposta | <25 ns |
| Fusível máx. a montante | 125 A |
| Gama de temperaturas de aplicação mín. | -40 °C |
| Gama de temperaturas de aplicação máx. | 80 °C |
| Dimensão | 500V DC |
| Série do produto | PV-ÜSS |
Opções de ligação
| Secção transversal do condutor rígida (de um fio/vários fios) mín. | 2,5 mm² |
|---|---|
| Secção transversal do condutor rígida (de um fio/vários fios) máx. | 35 mm² |
Dados ambientais
| Embalagem sem plástico | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 0,1602 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,1602 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
