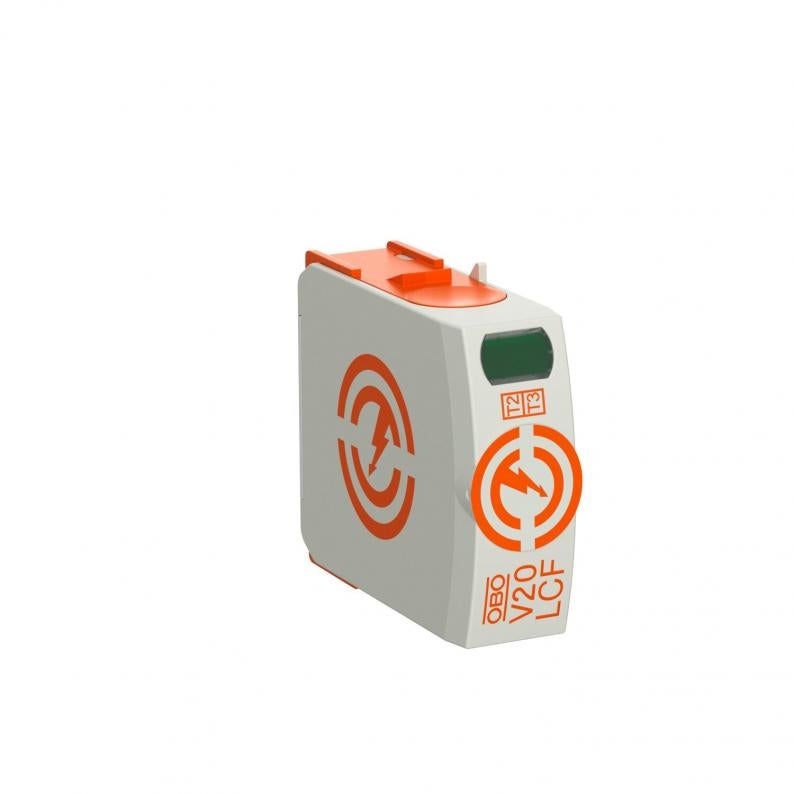

Parte superior do protetor contra surtos V20
Tipo V20-LCF-0-280
Ref. 5095524
EAN 4012196818747
Ref. / Tipo
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Descarregador de sobretensões do tipo 2 para proteção contra sobretensão em conformidade com a norma EN61643-11
• Capacidade de descarga até 20 kA (8/20) por polo através do varistor com capacidade de alto desempenho
• Descarregador modular, enfichável, com dispositivo de separação e indicador visual de funcionamento
• Função de encaixe com proteção contra vibrações e código de tensão
• Plástico conforme a UL 94 V-0
• Capacidade de descarga até 20 kA (8/20) por polo através do varistor com capacidade de alto desempenho
• Descarregador modular, enfichável, com dispositivo de separação e indicador visual de funcionamento
• Função de encaixe com proteção contra vibrações e código de tensão
• Plástico conforme a UL 94 V-0
Dados técnicos
Dados técnicos
| Configuração de rede | outros |
|---|---|
| Fluxo de ar | não |
| Sinalização no aparelho | ótico |
| Grau de proteção | IP20 |
| Intensidade nominal de descarga (8/20 µs) [L-N] | 20 kA |
| Intensidade nominal de descarga (8/20 µs) [N-PE] | 40 kA |
| Material da caixa dos componentes de proteção contra sobretensão | PA UL 94 V-0 |
| Potência de dissipação máxima (8/20 μs) [L-N] | 40 kA |
| Potência de dissipação nominal máxima (8/20 μs) [N-PE] | 60 kA |
| Sinalização à distância | não |
| Classe de verificação tipo 2 | sim |
| Fusível integrado | não |
| Intensidade nominal de descarga (8/20 µs) | 20 kA |
| Tipo de montagem | Calha DIN de 35 mm |
| Proteção máxima da rede elétrica contra sobretensões | 160 A gL/gG |
| Potência de comutação CA | 230 V; 0,5 A |
| Potência de comutação CC | 230 V; 0,1 A / 75 V; 0,5 A |
| Resistência a curto-circuito com proteção máx. contra sobretensões na rede elétrica | 50 kA eff |
| SPD segundo a UL 1449 | Tipo 4 |
| Distância mínima | 1,5 mm |
| Permissões | VDE, KEMA, UL, ÖVE |
| À prova de curto-circuito | sim |
| Conformidade com ROHS | sim |
| Temperatura operacional mín. | -40 °C |
| Temperatura operacional máx. | 80 °C |
| Binário | 4 Nm |
| Classificação segundo IEC 61643-1 | classe II |
| Classificação segundo EN 61643-11 | Tipo 2 |
| Potência de dissipação máxima (8/20 μs) | 40 kA |
| Fusível máx. a montante | 160 A |
| Gama de temperaturas de aplicação mín. | -40 °C |
| Gama de temperaturas de aplicação máx. | 80 °C |
| Dimensão | 280V |
| Humidade do ar máx. | 95 % |
| Humidade do ar mín. | 5 % |
Opções de ligação
| Secção transversal flexível (de fio fino) mín. | 1,5 mm² |
|---|---|
| Secção transversal do condutor flexível (de fio fino) | 35 mm² |
| Secção transversal de ligação bornes FM mín. | 0,5 mm² |
| Secção transversal de ligação bornes FM máx. | 1,5 mm² |
| Secção transversal de ligação bornes FM mín. | 21 AWG |
| Secção transversal de ligação bornes FM máx. | 16 AWG |
| Secção transversal flexível (de fio fino) mín. | 16 AWG |
| Secção transversal do condutor flexível (de fio fino) | 2 AWG |
| Secção transversal do condutor rígida (de um fio/vários fios) mín. | 1,5 mm² |
| Secção transversal do condutor rígida (de um fio/vários fios) máx. | 35 mm² |
| Secção transversal do condutor rígida (de um fio/vários fios) mín. | 16 AWG |
| Secção transversal do condutor rígida (de um fio/vários fios) máx. | 2 AWG |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|---|
| Embalagem sem plástico | sim |
| Pegada de CO2 (GWP) do berço ao portão | 0,3261 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,3261 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Downloads
0 selecionado
Ficha técnica (1)
Declarações (3)
Instruções e ajudas (2)
Imagens do produto (2)
Versões
Tipo
Grau de proteção
Tensão continua máxima CA
Versão do polo
Ref.
V20-LCF-0-280
IP20
5095524
V20-LCF-1-280
IP20
280
1
5095526
V20-LCF-3-280
IP20
280
3
5095528
V20-LCF-4-280
IP20
280
4
5095529
Versão do polo
V20-LCF-0-280
Ref.
5095524
Grau de proteção
IP20
V20-LCF-1-280
Ref.
5095526
Grau de proteção
IP20
Tensão continua máxima CA
280
Versão do polo
1
V20-LCF-3-280
Ref.
5095528
Grau de proteção
IP20
Tensão continua máxima CA
280
Versão do polo
3
V20-LCF-4-280
Ref.
5095529
Grau de proteção
IP20
Tensão continua máxima CA
280
Versão do polo
4
