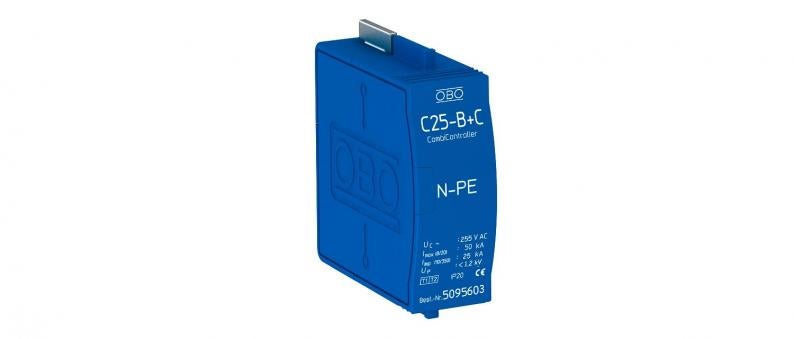

Parte superior, explosor total entre N e PE 255 V
Tipo C 25-B+C 0
Ref. 5095603
EAN 4012195919391
Ref. / Tipo
5095603 / C 25-B+C 0
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Explosor de equipotencial total de encaixe para a aplicação entre o condutor neutro (N) e condutor de proteção (PE). Adequado para utilização em combinação com:
• Descarregador combinado Tipo V 25-B+C
• Descarregador de sobretenções Tipo V 20-C
• Descarregador de sobretenções Tipo V 10-C
* Conjunto completo = base e módulo de substituição
• Descarregador combinado Tipo V 25-B+C
• Descarregador de sobretenções Tipo V 20-C
• Descarregador de sobretenções Tipo V 10-C
* Conjunto completo = base e módulo de substituição
Dados técnicos
Dados técnicos
| Configuração de rede | outros |
|---|---|
| Fluxo de ar | não |
| Sinalização no aparelho | nenhuma |
| Grau de proteção | IP20 |
| Intensidade nominal de descarga (8/20 µs) [N-PE] | 30 kA |
| Sinalização à distância | não |
| Tensão nominal CA (50 / 60 Hz) | 230 V |
| Corrente de impulso de raio (10/350 μs) | 25 kA |
| Tensão continua máxima CA | 255 V |
| Intensidade nominal de descarga (8/20 µs) | 30 kA |
| Versão do polo | N/PE |
| Tipo de montagem | sobre o elemento base |
| Proteção máxima da rede elétrica contra sobretensões | 160 |
| Versão | Tampa de 1 polo; 255V |
| Conformidade com ROHS | sim |
| Temperatura operacional mín. | -40 °C |
| Temperatura operacional máx. | 80 °C |
| Classificação segundo IEC 61643-1 | classe I+II |
| Classificação segundo EN 61643-11 | Tipo 1+2 |
| LPZ | 0→2 |
| Potência de dissipação máxima (8/20 μs) | 50 kA |
| Capacidade de extinção de "follow current" (eff) [N-PE] | 0,1 kA |
| Tempo de resposta | <100 ns |
| Fusível máx. a montante | 160 A |
| Gama de temperaturas de aplicação mín. | -40 °C |
| Gama de temperaturas de aplicação máx. | 80 °C |
| Dimensão | 255V |
Opções de ligação
| Potência de dissipação (8/20 µs) [total] | 30 kA |
|---|---|
| Secção transversal do condutor rígida (de um fio/vários fios) mín. | 2,5 mm² |
| Secção transversal do condutor rígida (de um fio/vários fios) máx. | 35 mm² |
Dados ambientais
| Embalagem sem plástico | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 0,35 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,35 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
