Pendural US 5 FT

Pendural US 5 FT

Tipo US 5 K 50 FT
Ref. 6341551
EAN 4012196536597
Mostrar todas as versões
Ref. / Tipo
Comprimento

unid. de venda menor: 1 Unidade

Unidade

Descrição

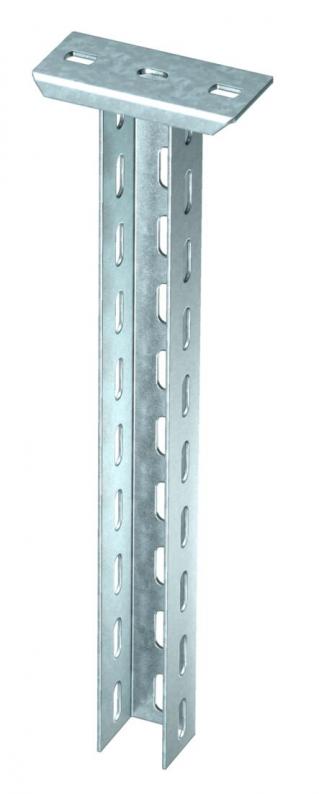

Pendural U nas dimensões 50 x 50 mm com cabeça soldada.

Para a fixação em tetos de betão horizontais e em vigas de aço. Com larguras de consola superiores a 400 mm ou na montagem de consolas na extremidade de suportes suspensos, é recomendável a utilização do distanciador tipo DSK 45.

  • VDE (Associação de Eletrotécnia, Eletrónica e Tecnologias da Informação), Alemanha
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Declaração de conformidade UKCA
  • Declaração Ambiental de Produto (DAP)
  • Pegada de CO₂ (PCF)

Dados técnicos

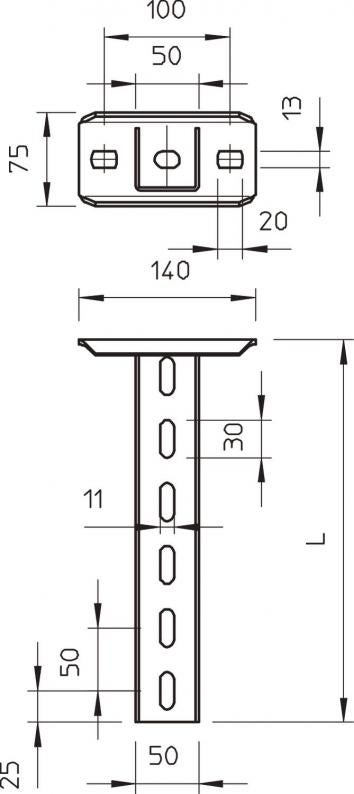

Dimensões

Comprimento500 mm
Largura50 mm
Altura50 mm
Medida L500 mm

Dados técnicos

Funktionsgarantisim
Espessura do material2,5 mm
Com engrenagemnão
VersãoPerfil U
Conformidade com ROHSsim
Carga máxima de tração10 kN
Comprimento da consola 2005,75 kN
Comprimento da consola 4003,1 kN
Comprimento da consola 6002,2 kN
Dimensão50x50x500
SuperfícieGalvanizado por imersão a quente após maquinação
MaterialAço
Corzinco
Série do produtoSérie US 5K
Diagrama de cargas do pendural U do tipo US 5 K

Deflexão da extremidade do pendural com a carga máxima admissível das consolas

Carga permitida da consola em kN, sem carga suportada pelo utilizador

Comprimento da consola em mm

Curva de carga com comprimento do perfil em mm

Dados ambientais

Pegada de CO2 (GWP) do berço ao portão3,7299 kg CO2e / 1 Peça
CO₂ Footprint (GWP)3,7299 kg CO₂e
Data de medição do valor de CO22025-05-14T00:00:00.000+0200
Declared UnitUnidade
Declared Unit Quantity1
Certificado EPDsim
Data de validade EPD10.07.2029
Número de declaração EPDEPD-KTO-17.0
Norma EPD / Norma LCA (normas)DIN EN ISO 14025,EN 15804 + A2

Acessórios

Acessórios de montagem
Tipo
VUS 5 FT

unid. de venda menor: 10 Unidade

Unidade

Ref. 6338462

Proteção de topo
Tipo
US 5 KS OR

unid. de venda menor: 20 Unidade

Unidade

Tipo
FRS 10x25 F 8.8

unid. de venda menor: 50 Unidade

Unidade
