Perfil US 3 FS
Tipo US 3 150 FS
Ref. 6342328
EAN 4012196223633
Ref. / Tipo
Comprimento
Espessura do material
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição

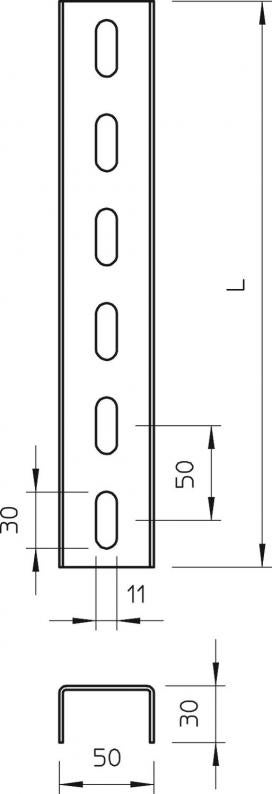

Suporte em U com comprimento fixo. Dimensão 30 x 50 mm.
Com larguras de consola superiores a 400 mm ou na montagem de consolas na extremidade de suportes suspensos, é recomendável a utilização do distanciador tipo DSK 25.
Dados técnicos
Dimensões
| Comprimento | 1500 mm |
|---|---|
| Largura | 50 mm |
| Altura | 30 mm |
| Medida L | 1500 mm |
Dados técnicos
| Funktionsgaranti | sim |
|---|---|
| Largura de rasgo | 30 mm |
| Espessura do material | 2 mm |
| Valor estático A | 1,42 cm² |
| Valor estático ly | 1,52 cm⁴ |
| Valor estático lz | 5,72 cm⁴ |
| Valor estático Wy | 0,7 cm³ |
| Valor estático Wz | 2,29 cm³ |
| Forma do perfil | Perfil U |
| Tipo de perfuração | 3 lados perfurados |
| Com pré-cortes | não |
| Largura do orifício | 11 mm |
| Com engrenagem | não |
| Dimensão | 30 x 50 x 2,0 |
| Versão | Perfil simples |
| Conformidade com ROHS | sim |
| Dimensão | 50x30x1500 |
| Superfície | galvanizado pelo método Sendzimir |
| Material | Aço |
| Cor | zinco |
| Série do produto | Série 3 US |
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 5,4798 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 5,4798 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Acessórios
Acessórios de montagem
Produto
Tipo
Ref.
Quantidade
FRS 10x25 F 8.8
6407560
unid. de venda menor: 50 Unidade
50Unidade
Unidade
Ref. 6407560
Parafuso de cabeça boleada com anilha e porca FTipo
FRS 10x25 F 8.8
unid. de venda menor: 50 Unidade
50Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (4)
Declarações (4)
Instruções e ajudas (2)
Imagens do produto (2)
Downloads de dados 3D (1)
Versões
Tipo
Comprimento
Espessura do material
Ref.
US 3 20 FS
200
2
6342302
US 3 30 FS
300
2
6342304
US 3 40 FS
400
2
6342306
US 3 50 FS
500
2
6342308
US 3 60 FS
600
2
6342310
US 3 70 FS
700
2
6342312
US 3 80 FS
800
2
6342314
US 3 90 FS
900
2
6342316
US 3 100 FS
1000
2
6342318
US 3 150 FS
1500
2
6342328
US 3 200 FS
2000
2
6342338
US 3 300 FS
3000
2
6342340
US 3 600 FS
6000
2
6342345
