Proteção básica para sistemas de pares de fios com aplicações AF 120 V
Tipo TKS-B
Ref. 5097976
EAN 4012195578277
Ref. / Tipo
5097976 / TKS-B
Número de polos
2
Sistema de encaixe
Bornes
Tensão continua máxima CA
120 V
Tensão continua máxima CC
170 V
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
TKS-B: Proteção contra sobretensões para aplicação em tecnologias de medição, controlo e de regulação, assim como sistemas de telecomunicações
• proteção básica para a equalização de potencial de descargas atmosféricas
• elevada capacidade de dissipação por impulso 6 kA (10/350)
• com ligadores sem parafusos e fáceis de montagem
• na dimensão modular económica em termos de espaço de 17,5 mm
Aplicação: aplicação universal em calhas DIN de 35 mm em todos os quadros de distribuição convencionais.
• proteção básica para a equalização de potencial de descargas atmosféricas
• elevada capacidade de dissipação por impulso 6 kA (10/350)
• com ligadores sem parafusos e fáceis de montagem
• na dimensão modular económica em termos de espaço de 17,5 mm
Aplicação: aplicação universal em calhas DIN de 35 mm em todos os quadros de distribuição convencionais.
Dados técnicos
Dados técnicos
| Número de polos | 2 |
|---|---|
| Sistema de encaixe | Bornes |
| Nível de proteção fio - fio | <950 V |
| Nível de proteção fio - terra | <600 V |
| Grau de proteção | IP20 |
| Norma de ensaio | IEC 61643-21 |
| Capacidade (fio-fio) | <10 pF |
| Capacidade (fio-terra) | <10 pF |
| Ligação à terra através de: | Cabo de ligação |
| Resistência de isolamento | >1 GΩ |
| Ligação de blindagem | não |
| Resistência da potência de dissipação nominal fio - fio | C2: 18 kV / 9 kA |
| Resistência da potência de dissipação nominal fio - terra | C2: 18 kV / 9 kA |
| Potência dissipada total (10/350) | D1: 6 kA |
| Corrente transitória total (8/20) | 18 kA |
| Corrente de carga nominal CC | 20 A |
| Corrente de carga nominal CA | 14 A |
| Tensão continua máxima CA | 120 V |
| Tensão continua máxima CC | 170 V |
| Frequência limite | 250 MHz |
| DST segundo IEC 61643-21 | Classe I+II / D1+C2 |
| Kategorie | Tipo 1+2 / D1+C2 |
| Conformidade com ROHS | sim |
| LPZ | 0→2 |
| Amortecimento de inserção (Insertion loss) | 3 dB @ 250 MHz dB |

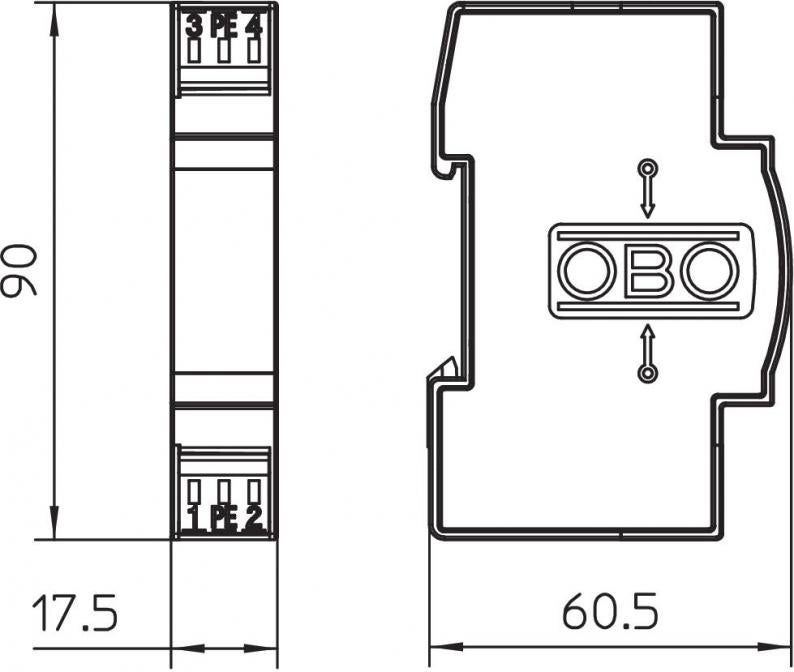

| Unidade de divisão TE (17,5 mm) | 1 |
| Secção transversal de ligação rígida máx. | 2,5 mm² |
| Secção transversal de ligação multifilar mín. | 0,14 mm² |
| Secção transversal de ligação multifilar máx. | 2,5 mm² |
| Gama de temperaturas de aplicação mín. | -40 °C |
| Gama de temperaturas de aplicação máx. | 80 °C |
| Dimensão | 120V AC |
Opções de ligação
| Secção transversal de ligação rígida mín. | 0,14 mm² |
|---|---|
| Secção transversal de ligação flexível mín. | 0,14 mm² |
| Secção transversal de ligação flexível máx. | 2,5 mm² |
Dados ambientais
| Embalagem sem plástico | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 0,2006 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,2006 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
