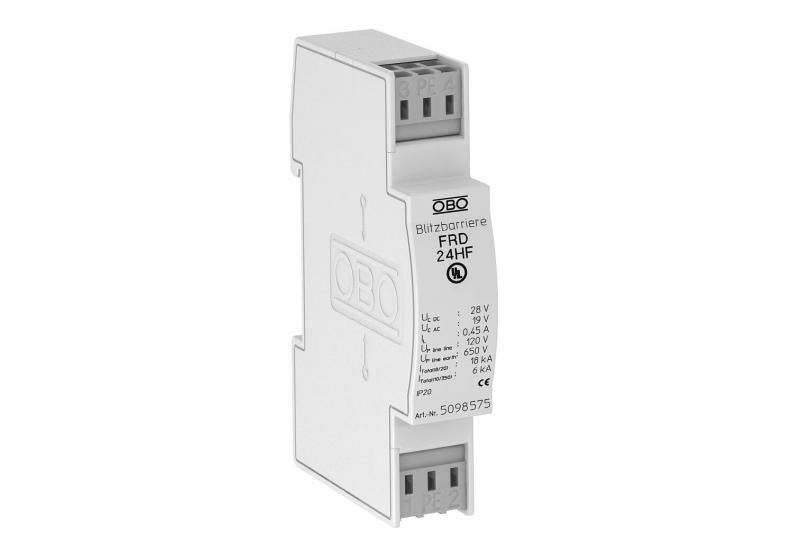

Proteção combinada para sistemas de pares de fios com aplicações AF 24 V
Tipo FRD 24 HF
Ref. 5098575
EAN 4012195578352
Ref. / Tipo
5098575 / FRD 24 HF
Número de polos
2
Sistema de encaixe
Bornes
Tensão continua máxima CA
19 V
Tensão continua máxima CC
28 V
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Proteção contra sobretensões para utilização em tecnologias de medição, controlo e regulação.
• Proteção básica, intermédia e avançada
• Circuito de proteção de dois níveis com elevada capacidade de dissipação de descargas atmosféricas
• Elevada frequência de transmissão de até 100 MHz
• Universal para todos os sistemas de barramento (por ex. Profibus)
• Com bornes de ligação sem parafusos e de montagem fácil

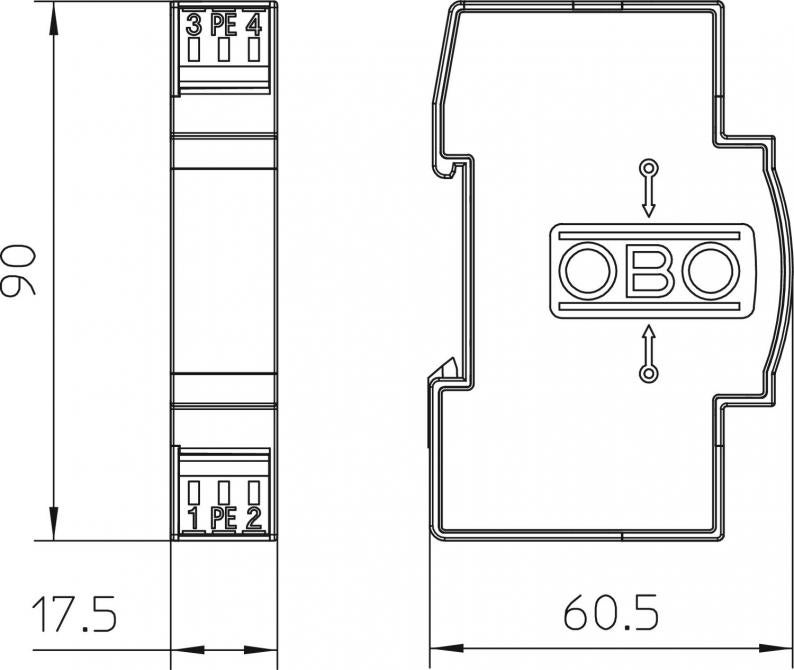

• Dimensão reduzida de 17,5 mm
Aplicação: utilização universal em calha DIN de 35 mm em quadros de distribuição convencionais.
• Proteção básica, intermédia e avançada
• Circuito de proteção de dois níveis com elevada capacidade de dissipação de descargas atmosféricas
• Elevada frequência de transmissão de até 100 MHz
• Universal para todos os sistemas de barramento (por ex. Profibus)
• Com bornes de ligação sem parafusos e de montagem fácil
• Dimensão reduzida de 17,5 mm
Aplicação: utilização universal em calha DIN de 35 mm em quadros de distribuição convencionais.
Dados técnicos
Dados técnicos
| Número de polos | 2 |
|---|---|
| Contacto para telecomunicações | não |
| Sistema de encaixe | Bornes |
| Nível de proteção fio - fio | <120 V |
| Nível de proteção fio - terra | <650 V |
| Grau de proteção | IP20 |
| Norma de ensaio | IEC 61643-21 |
| Resistência de série por fio | 2,2 Ω ± 10 % |
| Tensões nominais | 24 V |
| Capacidade (fio-fio) | <40 pF |
| Capacidade (fio-terra) | <40 pF |
| Ligação à terra através de: | Abraçadeira |
| Versão verificada quanto a explosões | não |
| Resistência de isolamento | >100 MΩ |
| Ligação de blindagem | não |
| Resistência da potência de dissipação nominal fio - fio | C2: 18 kV / 9 kA (8/20µs) |
| Resistência da potência de dissipação nominal fio - terra | C2: 18 kV / 9 kA (8/20µs) |
| Potência dissipada total (10/350) | D1: 6 kA |
| Corrente transitória total (8/20) | 18 kA |
| Corrente de carga nominal CC | 0,45 A |
| Corrente de carga nominal CA | 0,32 A |
| Monitorização do descarregador | não |
| Tensão continua máxima CA | 19 V |
| Tensão continua máxima CC | 28 V |
| Intensidade nominal de descarga (8/20 µs) | 9 kA |
| Permissões | UL |
| Frequência limite | 100 MHz |
| DST segundo IEC 61643-21 | Classe I+II+III / D1+C2+C1 |
| Kategorie | Tipo 1+2+3 / D1+C2+C1 |
| Conformidade com ROHS | Isento |
| LPZ | 0→3 |
| Corrente de impulso | 3 kA |
| Amortecimento de inserção (Insertion loss) | ≤3 dB |
| Unidade de divisão TE (17,5 mm) | 1 |
| Secção transversal de ligação rígida máx. | 2,5 mm² |
| Secção transversal de ligação multifilar mín. | 0,14 mm² |
| Secção transversal de ligação multifilar máx. | 2,5 mm² |
| Gama de temperaturas de aplicação mín. | -40 °C |
| Gama de temperaturas de aplicação máx. | 80 °C |
| Dimensão | 24V AC |
Opções de ligação
| Secção transversal de ligação rígida mín. | 0,14 mm² |
|---|---|
| Secção transversal de ligação flexível mín. | 0,14 mm² |
| Secção transversal de ligação flexível máx. | 2,5 mm² |
Dados ambientais
| Embalagem sem plástico | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 0,1625 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,1625 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
