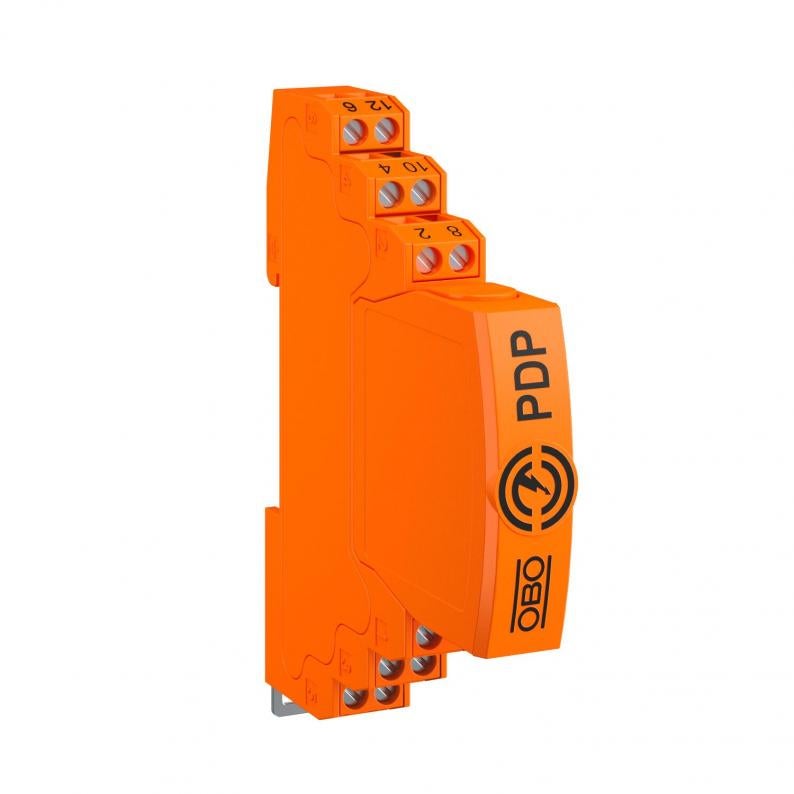

Proteção do cabo de dados encaixável, 2x2 polos, ligação à terra indireta, 5 V
Tipo PDP-2x2-5-I
Ref. 5080325
EAN 4012196742028
Ref. / Tipo
5080325 / PDP-2x2-5-I
Número de polos
4
Sistema de encaixe
Bornes
Tensão continua máxima CA
4,2 V
Tensão continua máxima CC
6 V
Versão
2x2 polos
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Proteção do cabo de dados encaixável tipo 1+2/D1+C2 para utilização na tecnologia de medição, controlo e regulação
• Aparelho de proteção para sistemas de vários cabos
• Ligação de blindagem à terra indireta
• Gama de frequências até 100 MHz
• Ligação à terra é possível através de calha DIN ou cabo de ligação
• Largura de construção reduzida de 12,5 mm
• Alta disponibilidade do sistema - não há interrupção do sinal sem módulo de proteção
Aplicação: Proteção universal contra raios e sobretensão para dispositivos de transmissão de dados em tecnologia MSR.
• Aparelho de proteção para sistemas de vários cabos
• Ligação de blindagem à terra indireta
• Gama de frequências até 100 MHz
• Ligação à terra é possível através de calha DIN ou cabo de ligação
• Largura de construção reduzida de 12,5 mm
• Alta disponibilidade do sistema - não há interrupção do sinal sem módulo de proteção
Aplicação: Proteção universal contra raios e sobretensão para dispositivos de transmissão de dados em tecnologia MSR.
Dados técnicos

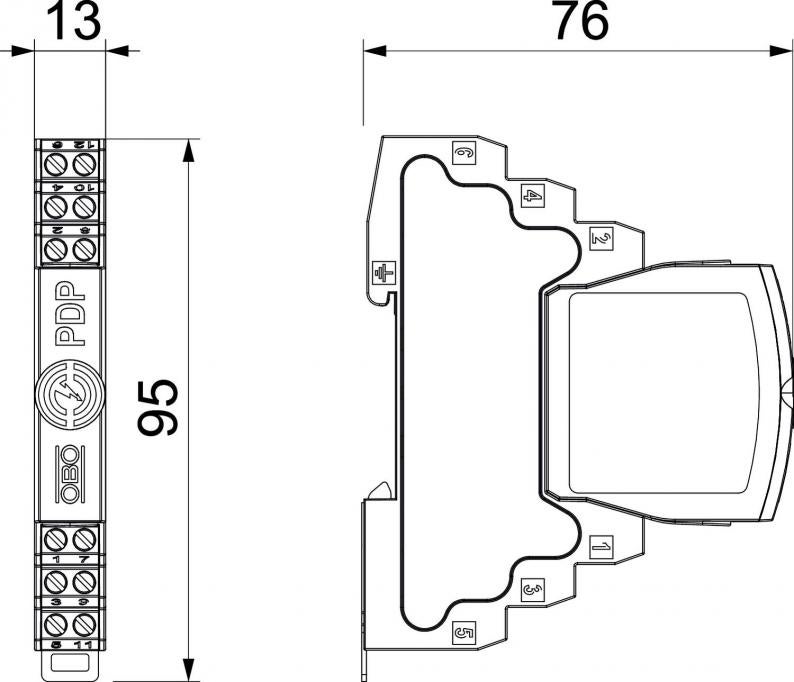

Dimensões
| Comprimento | 76 mm |
|---|---|
| Largura | 13 mm |
| Altura | 95 mm |
Dados técnicos
| Número de polos | 4 |
|---|---|
| Resistência em série | 1.2 ± 5% |
| Sinalização no aparelho | nenhuma |
| Sistema de encaixe | Bornes |
| Nível de proteção fio - fio | 100 V |
| Nível de proteção fio - terra | 1600 V |
| Grau de proteção | IP20 |
| Norma de ensaio | IEC 61643-21 |
| Resistência de série por fio | 1,2 Ω ± 5% |
| Intensidade nominal de descarga In para C2 (total) | 20 kA |
| Capacidade (fio-fio) | ≤30 pF |
| Capacidade (fio-terra) | ≤30 pF |
| Ligação à terra através de: | Cabo de ligação/Calha DIN |
| Montagem entrada / saída | Réguas de junção |
| Ligação de blindagem | sim |
| Blindagem | indireto |
| Resistência da potência de dissipação nominal fio - fio | 10 kV / 5 kA |
| Resistência da potência de dissipação nominal fio - terra | 10 kV / 5 kA |
| Potência dissipada total (10/350) | 2,5 kA |
| Corrente transitória total (8/20) | 20 kA |
| Nível de proteção blindagem - terra (S-PE) | 1300 V |
| Corrente de carga nominal CC | 0,6 A |
| Corrente de carga nominal CA | 0,425 A |
| Tensão continua máxima CA | 4,2 V |
| Tensão continua máxima CC | 6 V |
| Intensidade nominal de descarga (8/20 µs) | 10 kA |
| Frequência limite | 100 MHz |
| Versão | 2x2 polos |
| DST segundo IEC 61643-21 | Classe I+II / D1+C2 |
| Kategorie | Tipo 1+2 / D1+C2 |
| Conformidade com ROHS | sim |
| Classificação segundo IEC 61643-1 | classe I+II |
| Classificação segundo EN 61643-11 | Tipo 1+2 |
| LPZ | 0→2 |
| Corrente de impulso | 2,5 kA |
| Amortecimento de inserção (Insertion loss) | ≤3 dB |
| Secção transversal de ligação rígida máx. | 2,5 mm² |
| Secção transversal de ligação multifilar mín. | 0,14 mm² |
| Secção transversal de ligação multifilar máx. | 2,5 mm² |
| Gama de temperaturas de aplicação mín. | -40 °C |
| Gama de temperaturas de aplicação máx. | 80 °C |
| Dimensão | 5V |
Opções de ligação
| Secção transversal de ligação rígida mín. | 0,14 mm² |
|---|---|
| Secção transversal de ligação flexível mín. | 0,14 mm² |
| Secção transversal de ligação flexível máx. | 1,5 mm² |
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 0,5665 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,5665 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
