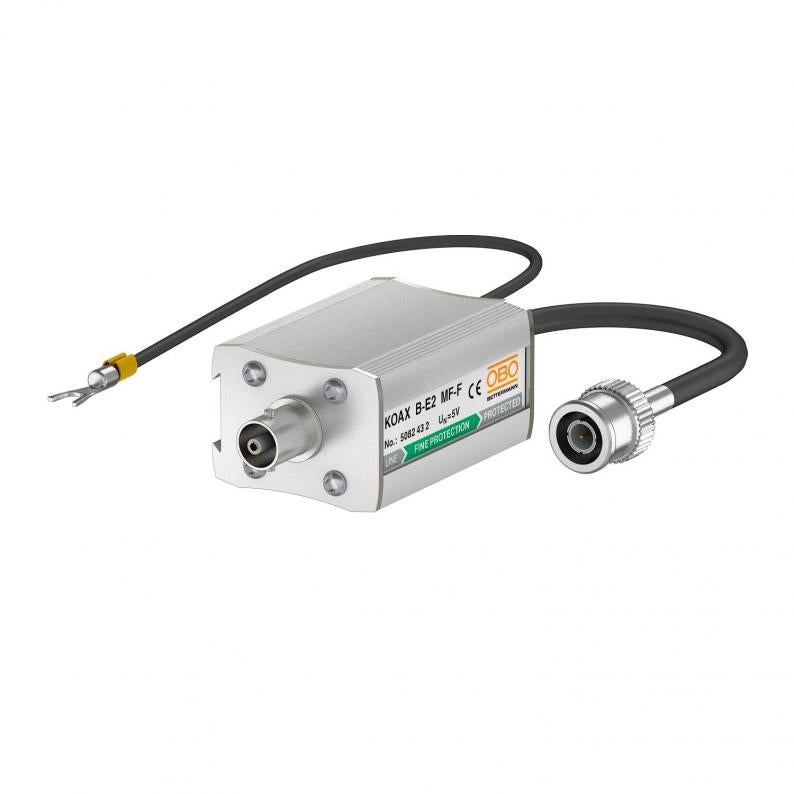

Proteção fina para redes 10Base2-/10Base5
Tipo KOAX B-E2 MF-F
Ref. 5082432
EAN 4012196415724
Ref. / Tipo
5082432 / KOAX B-E2 MF-F
Número de polos
1
Sistema de encaixe
BNC
Tensão continua máxima CC
6 V
Versão
Proteção fina
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Aparelho de proteção para cabos de dados para sistemas coaxiais de rede Ethernet
• Em caixa de alumínio
• Conetor BNCm/f
• Instalação rápida através de fichas de adaptação
• Circuito de proteção de dois níveis
• Montagem em perfil com acessórios DLS-BS (5082 38 2)
Aplicação: para a proteção de sinais de vídeo, câmaras ou sistemas de CCTV, Cheapernet, 10BASE2, 10BASE5
• em caixa de alumínio
• conector BNC para Cheapernet, 10BASE2
• montagem simples com adaptador
• circuito de proteção em dois patamares
• Em caixa de alumínio
• Conetor BNCm/f
• Instalação rápida através de fichas de adaptação
• Circuito de proteção de dois níveis
• Montagem em perfil com acessórios DLS-BS (5082 38 2)
Aplicação: para a proteção de sinais de vídeo, câmaras ou sistemas de CCTV, Cheapernet, 10BASE2, 10BASE5
• em caixa de alumínio
• conector BNC para Cheapernet, 10BASE2
• montagem simples com adaptador
• circuito de proteção em dois patamares
Dados técnicos
Dados técnicos
| Número de polos | 1 |
|---|---|
| Perda de retorno | ≥14 dB |
| Impedância característica | 75 Ω |
| Sinalização no aparelho | sem |
| Sistema de encaixe | BNC |
| Nível de proteção fio - fio | <40 V |
| Nível de proteção fio - terra | <600 V |
| Grau de proteção | IP40 |
| Norma de ensaio | IEC 61643-21 |
| Capacidade (fio-fio) | <100 pF |
| Capacidade (fio-terra) | <100 pF |
| Ligação à terra através de: | Cabo de ligação |
| Resistência de isolamento | >1 GΩ |
| Ligação de blindagem | sim |
| Blindagem | directo |
| Resistência da potência de dissipação nominal fio - fio | C1: 1 kV / 0,5 kA (8/20µs) |
| Resistência da potência de dissipação nominal fio - terra | C2: 10 kV / 5 kA (8/20µs) |
| Corrente transitória total (8/20) | 10 kA |
| Corrente de carga nominal CC | 1 A |
| Corrente de carga nominal CA | 0,7 A |
| Tensão continua máxima CA | 4,2 V |
| Tensão continua máxima CC | 6 V |
| Frequência limite | 70 MHz |
| Versão | Proteção fina |
| DST segundo IEC 61643-21 | Classe II+III / C2+C1 |
| Kategorie | Tipo 2+3 / C2+C1 |
| Conformidade com ROHS | Isento |
| LPZ | 1→3 |
| Amortecimento de inserção (Insertion loss) | ≤1 dB |
| Gama de temperaturas de aplicação mín. | -20 °C |
| Gama de temperaturas de aplicação máx. | 80 °C |
| Dimensão | 6.2V |
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 1,701 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 1,701 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
