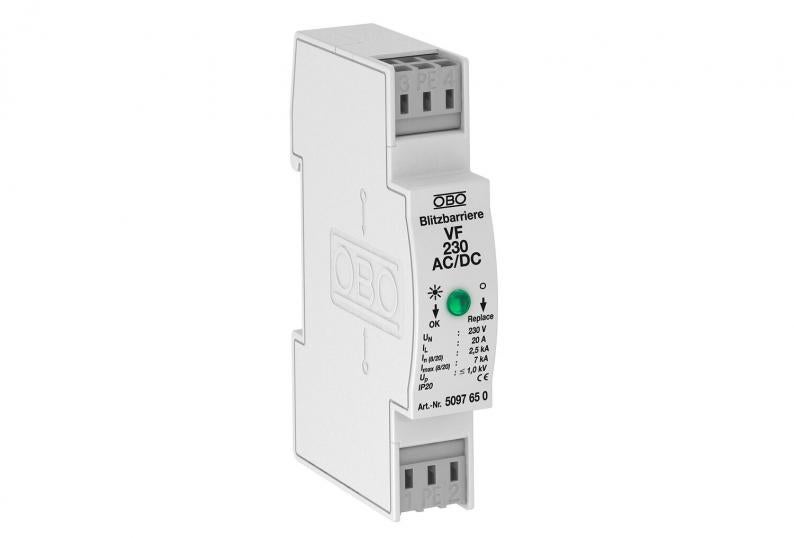

Proteção MCR para alimentação de energia, 2 polos 230 V
Tipo VF230-AC/DC
Ref. 5097650
EAN 4012195578161
Ref. / Tipo
Tensão continua máxima CA
Tensão continua máxima CC
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Aparelho de proteção contra sobretensões/proteção fina de redes tipo 3, conforme EN 61643-11
• Indicado para sistemas de tensão contínua e alternada
• Com indicador ótico de funcionamento
• Com ligadores fáceis de montar e sem parafusos

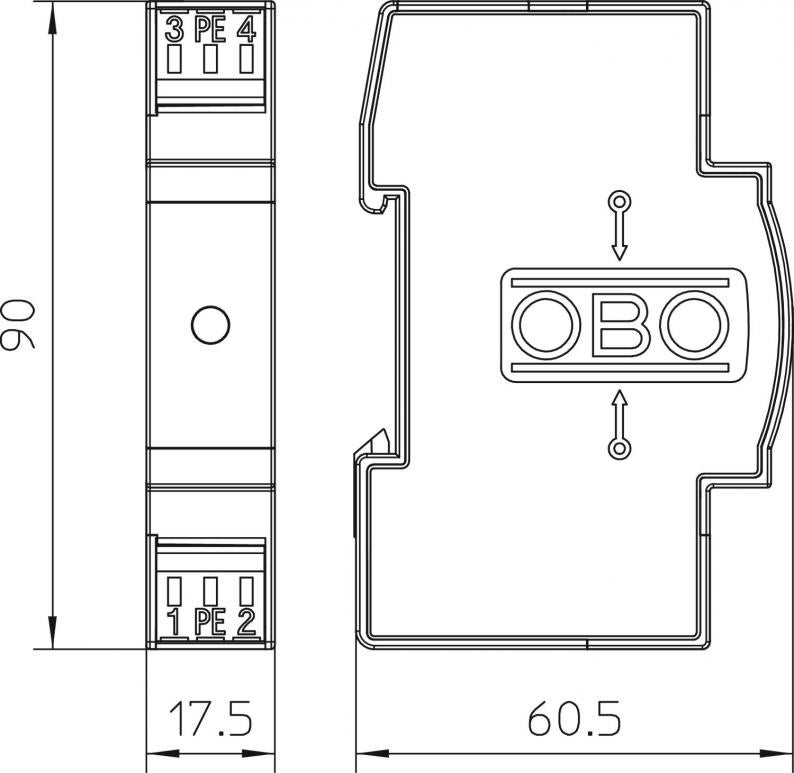

• Dimensões modulares reduzidas de 17,5 mm
• Conexão em estrela
Aplicação: utilização universal em perfis de 35 mm em todos os quadros de distribuição convencionais.
• Indicado para sistemas de tensão contínua e alternada
• Com indicador ótico de funcionamento
• Com ligadores fáceis de montar e sem parafusos
• Dimensões modulares reduzidas de 17,5 mm
• Conexão em estrela
Aplicação: utilização universal em perfis de 35 mm em todos os quadros de distribuição convencionais.
Dados técnicos
Dados técnicos
| Número de polos | 3 |
|---|---|
| Configuração de rede | outros |
| Fluxo de ar | não |
| Sinalização no aparelho | ótico |
| Nível de proteção fio - fio | <1000 V |
| Nível de proteção fio - terra | <1400 V |
| Grau de proteção | IP20 |
| Versão verificada quanto a explosões | não |
| Sinalização à distância | não |
| Classe de verificação tipo 3 | sim |
| Tensão nominal CA (50 / 60 Hz) | 230 V |
| Nível de proteção [L-N] | ≤1,0 |
| Tensão continua máxima CA | 255 V |
| Tensão continua máxima CC | 350 V |
| Intensidade nominal de descarga (8/20 µs) | 2,5 kA |
| Versão do polo | 2 |
| Tipo de montagem | Calha DIN de 35 mm |
| Proteção máxima da rede elétrica contra sobretensões | 20 |
| Versão | Versão 230V |
| Conformidade com ROHS | sim |
| Corrente de carga nominal (terminal de entrada/de saída) | 20 A |
| Temperatura operacional mín. | -40 °C |
| Temperatura operacional máx. | 80 °C |
| Classificação segundo IEC 61643-1 | classe III |
| Classificação segundo EN 61643-11 | Tipo 3 |
| LPZ | 2→3 |
| Potência de dissipação máxima (8/20 μs) | 7 kA |
| Tempo de resposta | <25 ns |
| Fusível máx. a montante | 20 A |
| Gama de temperaturas de aplicação mín. | -40 °C |
| Gama de temperaturas de aplicação máx. | 80 °C |
| Dimensão | 230V AC |
Opções de ligação
| Secção transversal do condutor rígida (de um fio/vários fios) mín. | 0,14 mm² |
|---|---|
| Secção transversal do condutor rígida (de um fio/vários fios) máx. | 2,5 mm² |
Dados ambientais
| Embalagem sem plástico | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 0,4044 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,4044 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (2)
Declarações (3)
Instruções e ajudas (3)
Imagens do produto (2)
Downloads de dados 3D (2)
Versões
Tipo
Grau de proteção
Tensão continua máxima CA
Tensão continua máxima CC
Versão do polo
Ref.
VF12-AC DC
IP20
13,5
18
2
5097453
VF24-AC/DC
IP20
34
46
2
5097607
VF110-AC DC
IP20
150
200
2
5097631
VF230-AC/DC
IP20
255
350
2
5097650
