Protetor coaxial para ligação BNC: fêmea/fêmea
Tipo DS-BNC W/W
Ref. 5093236
EAN 4012195390978
Ref. / Tipo
5093236 / DS-BNC W/W
Número de polos
1
Sistema de encaixe
BNC
Tensão continua máxima CA
130 V
Tensão continua máxima CC
185 V
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Protetores coaxiais para para proteção de cabos de dados
• Proteção básica
• Elevada capacidade de carga de corrente codificada 2 x 2,5 kA (10/350)
• Montagem simples (adaptador), m = conetor macho, f = conetor fêmea
• Diferentes combinações de ligações
• Com conetor BNC
• Perfeita capacidade de transmissão

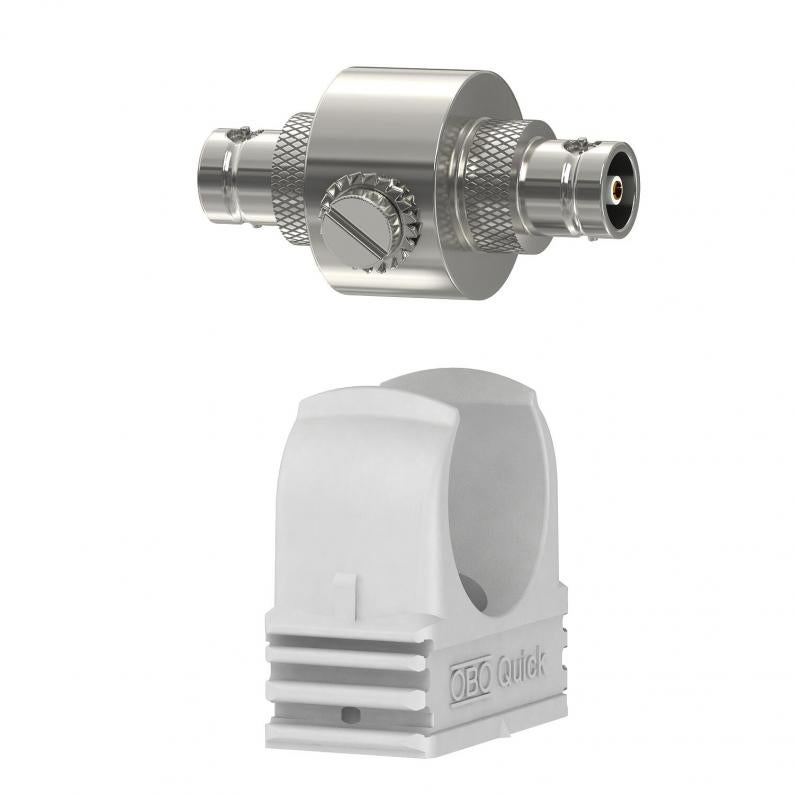

• Inclui abraçadeira OBO Quick M25 para uma instalação simples
• Proteção básica
• Elevada capacidade de carga de corrente codificada 2 x 2,5 kA (10/350)
• Montagem simples (adaptador), m = conetor macho, f = conetor fêmea
• Diferentes combinações de ligações
• Com conetor BNC
• Perfeita capacidade de transmissão
• Inclui abraçadeira OBO Quick M25 para uma instalação simples
Dados técnicos
Dados técnicos
| Número de polos | 1 |
|---|---|
| Perda de retorno | ≥14 dB |
| Impedância característica | 50 Ω |
| Contacto para telecomunicações | não |
| Sinalização no aparelho | nenhuma |
| Sistema de encaixe | BNC |
| Nível de proteção fio - fio | <800 V |
| Nível de proteção fio - terra | <800 V |
| Grau de proteção | IP40 |
| Norma de ensaio | IEC 61643-21 |
| Capacidade (fio-fio) | <40 pF |
| Capacidade (fio-terra) | <20 pF |
| Versão verificada quanto a explosões | não |
| Resistência de isolamento | >1 GΩ |
| Ligação de blindagem | sim |
| Blindagem | directo |
| Resistência da potência de dissipação nominal fio - fio | C2: 10 kV / 5 kA (8/20µs) |
| Resistência da potência de dissipação nominal fio - terra | C2: 10 kV / 5 kA (8/20µs) |
| Potência dissipada total (10/350) | D1: 5 kA |
| Corrente transitória total (8/20) | 10 kA |
| Corrente de carga nominal CC | 10 A |
| Corrente de carga nominal CA | 7 A |
| Monitorização do descarregador | não |
| Tensão continua máxima CA | 130 V |
| Tensão continua máxima CC | 185 V |
| Frequência limite | 2200 MHz |
| DST segundo IEC 61643-21 | Classe I+II / D1+C2 |
| Kategorie | Tipo 1+2 / D1+C2 |
| Nível de proteção | <800 V |
| Conformidade com ROHS | sim |
| LPZ | 0→2 |
| Corrente de impulso | 2,5 kA |
| Amortecimento de inserção (Insertion loss) | ≤0,95 dB |
| Gama de temperaturas de aplicação mín. | -40 °C |
| Gama de temperaturas de aplicação máx. | 80 °C |
| Dimensão | 130V |
Dados ambientais
| Embalagem sem plástico | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 0,0435 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,0435 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
