PV surge arrester 1,500 V
Tipo PV-T2-1500
Ref. 5094288
EAN 4012197504090
Ref. / Tipo
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Surge arrester, type 2 for PV systems
• Complete unit of pluggable varistor arrester with cut-off unit
• Surge protection equipotential bonding to IEC 60364-7-712
• Tested to EN 61643-31
• Discharge capacity up to 30 kA (8/20) per pole
• Low DC protection level: < 5.0 kV and Uoc max = 1,500 V DC
• With visual function display for the use in distributer housings
• Complete unit of pluggable varistor arrester with cut-off unit
• Surge protection equipotential bonding to IEC 60364-7-712
• Tested to EN 61643-31
• Discharge capacity up to 30 kA (8/20) per pole
• Low DC protection level: < 5.0 kV and Uoc max = 1,500 V DC
• With visual function display for the use in distributer housings
Dados técnicos

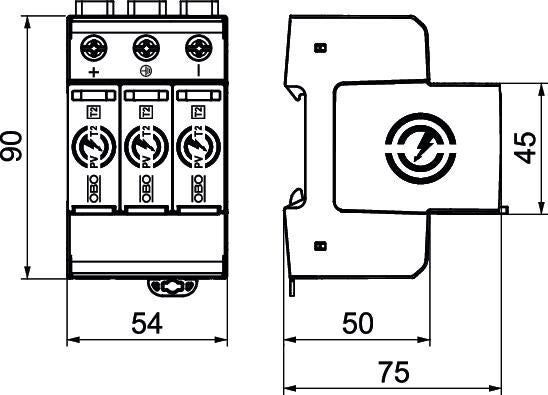

Dimensões
| Comprimento | 75 mm |
|---|---|
| Largura | 54 mm |
| Altura | 95 mm |
Dados técnicos
| Número de polos | 3 |
|---|---|
| Configuração de rede | DC |
| Sinalização no aparelho | ótico |
| Grau de proteção | IP20 |
| Classe de verificação tipo 2 | sim |
| Máx. tensão FV | 1500 V |
| Fusível integrado | não |
| Corrente de impulso de raio (10/350 μs) | 7 kA |
| Tensão continua máxima CC | 1500 V |
| Intensidade nominal de descarga (8/20 µs) | 20 kA |
| Versão do polo | 3 |
| Tipo de montagem | Calha DIN de 35 mm |
| Adequado para uso exterior | não |
| Potência de comutação CA | 250 V; 1,0 A / 125 V; 1,0 A |
| Potência de comutação CC | 48 V; 0,5 A / 24 V; 0,5 A / 12 V; 0,5 A |
| Versão | 3 polos para sistemas FV |
| Configuração de rede DC | sim |
| Configuração de rede IT | não |
| Configuração de rede TN | não |
| Configuração de rede TN-C | não |
| Configuração de rede TN-C-S | não |
| Configuração de rede TN-S | não |
| Configuração de rede TT | não |
| Outras configurações de rede | não |
| Conformidade com ROHS | sim |
| Binário | 4,5 Nm |
| Classificação segundo IEC 61643-1 | classe II |
| Classificação segundo EN 61643-11 | Tipo 2 |
| LPZ | 0→2 |
| Potência de dissipação máxima (8/20 μs) | 30 kA |
| Tempo de resposta | <25 ns |
| Gama de temperaturas de aplicação mín. | -40 °C |
| Gama de temperaturas de aplicação máx. | 85 °C |
| Dimensão | 1500V DC |
| Humidade do ar máx. | 95 % |
| Humidade do ar mín. | 5 % |
| Série do produto | PV-ÜSS |
Opções de ligação
| Secção transversal flexível (de fio fino) mín. | 2,5 mm² |
|---|---|
| Secção transversal do condutor flexível (de fio fino) | 35 mm² |
| Contactos FM | Inversor |
| Secção transversal flexível (de fio fino) mín. | 16 AWG |
| Secção transversal do condutor flexível (de fio fino) | 4 AWG |
| Secção transversal do condutor rígida (de um fio/vários fios) mín. | 2,5 mm² |
| Secção transversal do condutor rígida (de um fio/vários fios) máx. | 35 mm² |
| Secção transversal do condutor rígida (de um fio/vários fios) mín. | 16 AWG |
| Secção transversal do condutor rígida (de um fio/vários fios) máx. | 2 AWG |
