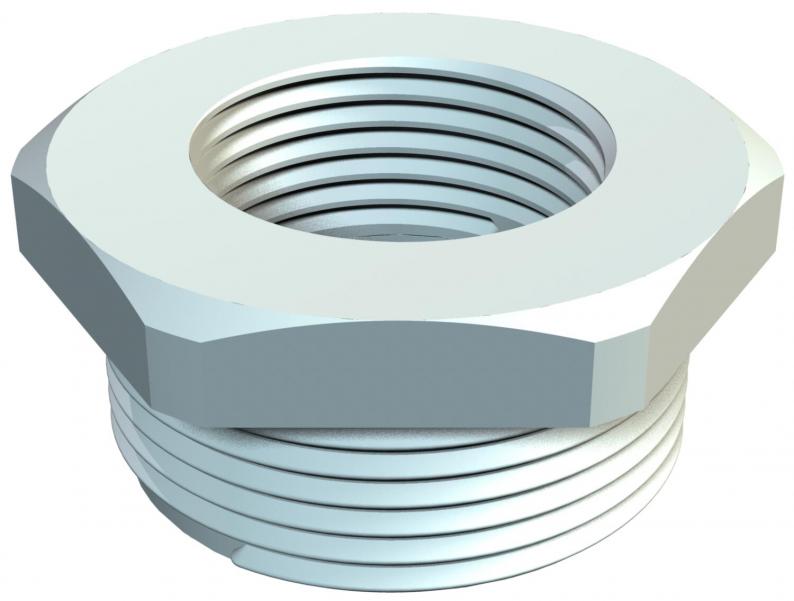

Redução, rosca métrica
Tipo 107 R M20-12 PA
Ref. 2030616
EAN 4012195377412
Ref. / Tipo
Medida da rosca métrica Interior
Medida da rosca métrica Exterior
Largura da chave
unid. de venda menor: 100 Unidade
100Unidade
Unidade
Descrição
Redução com rosca métrica interna e externa para a montagem de bucins plásticos em caixas. Grau de proteção IP54 sem vedação de ligação adicional. Grau de proteção até IP68 possível com vedação de ligação adicional, por exemplo, o-ring ou anel de vedação plano.
Dados técnicos
Dimensões
| Medida L | 12 mm |
|---|---|
| Medida L1 | 8 mm |
| Medida L2 | 4 mm |
| Medida L3 | 12 mm |
| Medida E | 26,5 mm |
Dados técnicos
| Livre de halogéneos | sim |
|---|---|
| Potegido contra explosões | não |
| Tipo de rosca Rosca interna | métrico |
| Tipo de rosca Rosca externa | métrico |
| Medida da rosca métrica Interior | 12 |
| Medida da rosca métrica Exterior | 20 |
| Niquelado | não |
| Largura da chave | 24 |
| Conformidade com ROHS | sim |
| Comprimento da rosca | 8 mm |
| Dimensão | M20-M12 |
| Material | Poliamida |
| Cor | cinzento claro; RAL 7035 |
| Série do produto | V-TEC VM |
Dados ambientais
| Embalagem sem plástico | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 0,0157 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,0157 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Downloads
0 selecionado
Ficha técnica (1)
Declarações (2)
Imagens do produto (2)
Downloads de dados 3D (1)
Versões
Tipo
Medida da rosca métrica Interior
Medida da rosca métrica Exterior
Largura da chave
Ref.
107 R M20-12 PA
12
20
24
2030616
107 R M20-16 PA
16
20
24
2030619
107 R M25-12 PA
12
25
29
2030624
107 R M25-16 PA
16
25
29
2030626
107 R M25-20 PA
20
25
29
2030628
107 R M32-12 PA
12
32
36
2030632
107 R M32-16 PA
16
32
36
2030634
107 R M32-20 PA
20
32
36
2030637
107 R M32-25 PA
25
32
36
2030640
107 R M40-16 PA
16
40
46
2030643
107 R M40-20 PA
20
40
46
2030646
107 R M40-25 PA
25
40
46
2030649
107 R M40-32 PA
32
40
46
2030652
107 R M50-20 PA
20
50
55
2030655
107 R M50-25 PA
25
50
55
2030659
107 R M50-32 PA
32
50
55
2030661
107 R M50-40 PA
40
50
55
2030664
107 R M63-25 PA
25
63
68
2030667
107 R M63-32 PA
32
63
68
2030670
107 R M63-40 PA
40
63
68
2030673
107 R M63-50 PA
50
63
68
2030675
