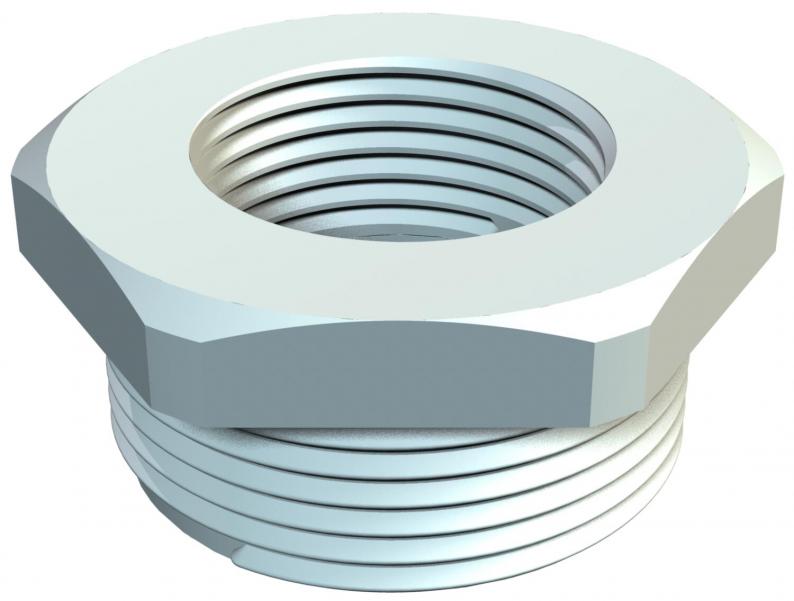

Redução, rosca métrica
Tipo 107 R M20-16 PA
Ref. 2030619
EAN 4012195383352
Ref. / Tipo
Medida da rosca métrica Interior
Medida da rosca métrica Exterior
Largura da chave
unid. de venda menor: 100 Unidade
100Unidade
Unidade
Descrição
Redução com rosca métrica interna e externa para a montagem de bucins plásticos em caixas. Grau de proteção IP54 sem vedação de ligação adicional. Grau de proteção até IP68 possível com vedação de ligação adicional, por exemplo, o-ring ou anel de vedação plano.
Dados técnicos
Dimensões
| Medida L | 12 mm |
|---|---|
| Medida L1 | 8 mm |
| Medida L2 | 4 mm |
| Medida L3 | 12 mm |
| Medida E | 26,5 mm |
Dados técnicos
| Livre de halogéneos | sim |
|---|---|
| Potegido contra explosões | não |
| Tipo de rosca Rosca interna | métrico |
| Tipo de rosca Rosca externa | métrico |
| Medida da rosca métrica Interior | 16 |
| Medida da rosca métrica Exterior | 20 |
| Niquelado | não |
| Largura da chave | 24 |
| Conformidade com ROHS | sim |
| Comprimento da rosca | 8 mm |
| Dimensão | M20-M16 |
| Material | Poliamida |
| Cor | cinzento claro; RAL 7035 |
| Série do produto | V-TEC VM |
Dados ambientais
| Embalagem sem plástico | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 0,0107 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,0107 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (1)
Declarações (2)
Imagens do produto (2)
Downloads de dados 3D (1)
Versões
Tipo
Medida da rosca métrica Interior
Medida da rosca métrica Exterior
Largura da chave
Ref.
107 R M20-12 PA
12
20
24
2030616
107 R M20-16 PA
16
20
24
2030619
107 R M25-12 PA
12
25
29
2030624
107 R M25-16 PA
16
25
29
2030626
107 R M25-20 PA
20
25
29
2030628
107 R M32-12 PA
12
32
36
2030632
107 R M32-16 PA
16
32
36
2030634
107 R M32-20 PA
20
32
36
2030637
107 R M32-25 PA
25
32
36
2030640
107 R M40-16 PA
16
40
46
2030643
107 R M40-20 PA
20
40
46
2030646
107 R M40-25 PA
25
40
46
2030649
107 R M40-32 PA
32
40
46
2030652
107 R M50-20 PA
20
50
55
2030655
107 R M50-25 PA
25
50
55
2030659
107 R M50-32 PA
32
50
55
2030661
107 R M50-40 PA
40
50
55
2030664
107 R M63-25 PA
25
63
68
2030667
107 R M63-32 PA
32
63
68
2030670
107 R M63-40 PA
40
63
68
2030673
107 R M63-50 PA
50
63
68
2030675
