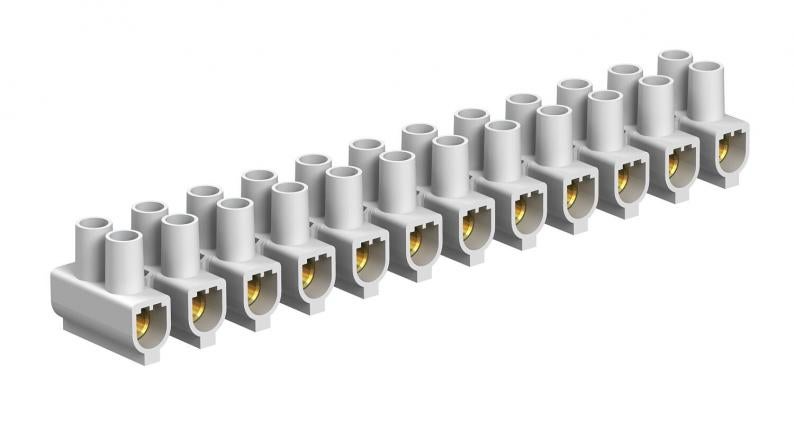

Régua de junção, 25 mm², polipropileno
Tipo 79 CE WS/EKL 4BE
Ref. 2056577
EAN 4012195879497
Ref. / Tipo
Tensões nominais
Secção transversal nominal mín.
Cor
Este produto está a ser descontinuado!
Pode encontrar o produto seguinte aqui.
unid. de venda menor: 10 Unidade
10Unidade
Unidade
Descrição
Testada de acordo com a norma EN 60998.
Bornes em latão, parafusos em aço, galvanizados a zinco e passivados de forma transparente, de 12 polos, régua separável em réguas de bornes individuais.
Parafusos imperdíveis.
Temperatura ambiente máx. permitida conforme EN 60998: -5 a +80 °C.
Secção transversal nominal: 25 - mm²
Tensão nominal: 750 V
Corrente nominal: 101 A
Ligação máxima por borne: 25 mm² flexível ou 16 mm² rígido.
Bornes em latão, parafusos em aço, galvanizados a zinco e passivados de forma transparente, de 12 polos, régua separável em réguas de bornes individuais.
Parafusos imperdíveis.
Temperatura ambiente máx. permitida conforme EN 60998: -5 a +80 °C.
Secção transversal nominal: 25 - mm²
Tensão nominal: 750 V
Corrente nominal: 101 A
Ligação máxima por borne: 25 mm² flexível ou 16 mm² rígido.
Dados técnicos

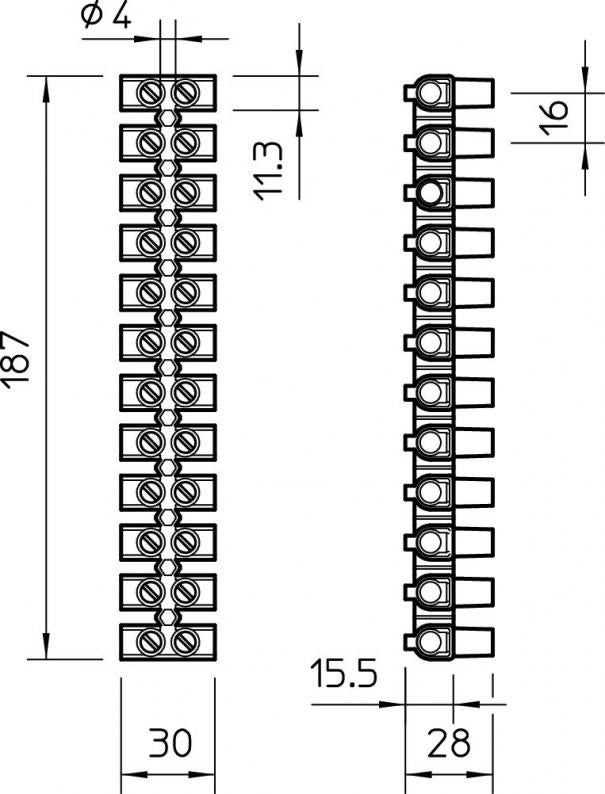

Dimensões
| Comprimento | 187 mm |
|---|---|
| Largura | 30 mm |
| Altura | 28 mm |
Dados técnicos
| Temperatura ambiente | 80 °C |
|---|---|
| Número de polos | 12 |
| Corrente nominal | 101 A |
| Tensões nominais | 750 V |
| Versão verificada quanto a explosões | não |
| Requer placa terminal | não |
| Distância cêntrica entre os furos | 16 mm |
| Apropriada para condutor unifilar | sim |
| Apropriada para condutor flexível | sim |
| Apropriada para condutor multifilar | sim |
| Transparente | não |
| Número de pontos de aperto por polo | 2 |
| Versão da ligação elétrica 1 | Ligação de parafuso |
| Posição de ligação | lateralmente |
| Versão da ligação elétrica 2 | Ligação de parafuso |
| Secção transversão do condutor conectável de fio fino sem ponteira mín. | 16 mm² |
| Secção transversão do condutor conectável de fio fino sem ponteira máx. | 16 mm² |
| Secção transversão do condutor conectável de vários fios mín. | 25 mm² |
| Secção transversão do condutor conectável de vários fios máx. | 25 mm² |
| Secção transversal nominal mín. | 25 mm² |
| Conformidade com ROHS | Isento |
| Secção | Ligação máxima por borne: 25 mm² flexível ou 16 mm² rígido mm² |
| Número de pontos de aperto | 12 |
| Gama de temperaturas de aplicação mín. | -5 °C |
| Gama de temperaturas de aplicação máx. | 80 °C |
| Dimensão | 25,0mm² |
| Material | Polipropileno |
| Cor | branco |
| Série do produto | HSK |
