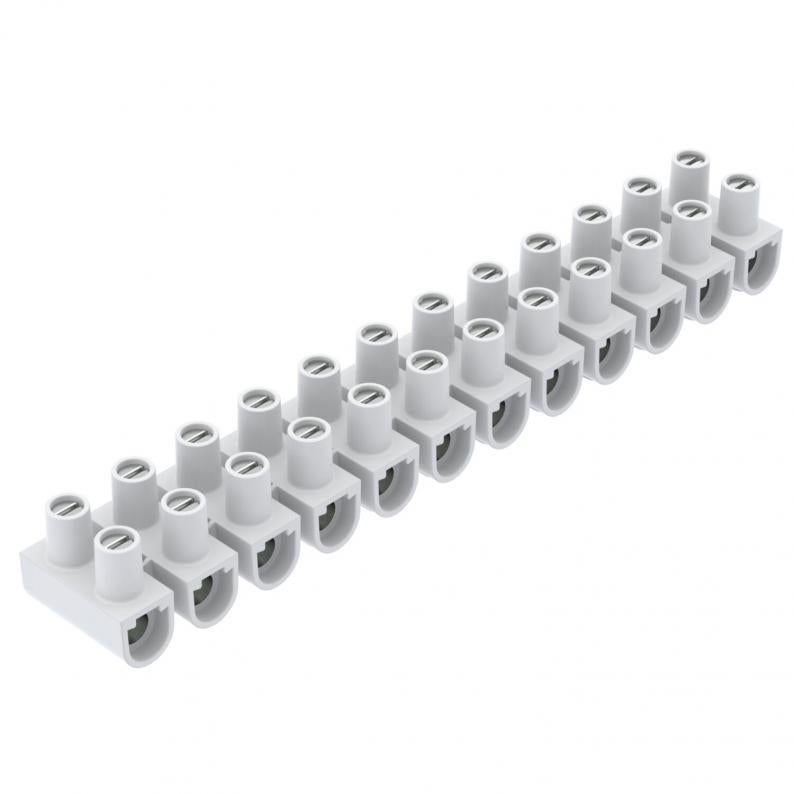

Réguas de junção,10 mm², polipropileno
Tipo 76 CE WS/ORLK 10
Ref. 2056716
EAN 4012197471293
Ref. / Tipo
2056716 / 76 CE WS/ORLK 10
Tensões nominais
450 V
Secção transversal nominal mín.
10 mm²
Número de pontos de aperto
12
Cor
branco
unid. de venda menor: 10 Unidade
10Unidade
Unidade
Descrição
Testada de acordo com a norma EN 60998.
Bornes em aço, parafusos em aço, galvanizados a zinco, de 12 polos, réguas separáveis em réguas de bornes individuais através de "twist'n'pull".
Parafusos imperdíveis.
Temperatura ambiente máx. permitida conforme EN 60998: -5 a +80 °C.
Secção transversal nominal: 10 - mm²
Tensão nominal: 450 V
Corrente nominal: 57 A
Ligação máxima por borne: 10 mm² rígido ou 6 mm² flexível.
Bornes em aço, parafusos em aço, galvanizados a zinco, de 12 polos, réguas separáveis em réguas de bornes individuais através de "twist'n'pull".
Parafusos imperdíveis.
Temperatura ambiente máx. permitida conforme EN 60998: -5 a +80 °C.
Secção transversal nominal: 10 - mm²
Tensão nominal: 450 V
Corrente nominal: 57 A
Ligação máxima por borne: 10 mm² rígido ou 6 mm² flexível.
Dados técnicos
Dimensões
| Comprimento | 134 mm |
|---|---|
| Largura | 23 mm |
| Altura | 17 mm |
Dados técnicos
| Temperatura ambiente | 80 °C |
|---|---|
| Número de polos | 12 |
| Corrente nominal | 57 A |
| Tensões nominais | 450 V |
| Versão verificada quanto a explosões | não |
| Requer placa terminal | não |
| Distância cêntrica entre os furos | 11,5 mm |
| Apropriada para condutor unifilar | sim |
| Apropriada para condutor flexível | sim |
| Apropriada para condutor multifilar | sim |
| Transparente | não |
| Número de pontos de aperto por polo | 2 |
| Versão da ligação elétrica 1 | Ligação de parafuso |
| Posição de ligação | lateralmente |
| Versão da ligação elétrica 2 | Ligação de parafuso |
| Secção transversão do condutor conectável de fio fino sem ponteira mín. | 2,5 mm² |
| Secção transversão do condutor conectável de fio fino sem ponteira máx. | 6 mm² |
| Secção transversão do condutor conectável de um fio mín. | 2,5 mm² |
| Secção transversão do condutor conectável de um fio máx. | 10 mm² |
| Secção transversão do condutor conectável de vários fios mín. | 2,5 mm² |
| Secção transversão do condutor conectável de vários fios máx. | 6 mm² |
| Secção transversal nominal mín. | 10 mm² |
| Conformidade com ROHS | sim |
| Secção | Ligação máxima por borne: 10 mm² rígido ou 6 mm² flexível mm² |
| Número de pontos de aperto | 12 |
| Gama de temperaturas de aplicação mín. | -5 °C |
| Gama de temperaturas de aplicação máx. | 80 °C |
| Dimensão | 10mm² |
| Material | Polipropileno |
| Cor | branco |
