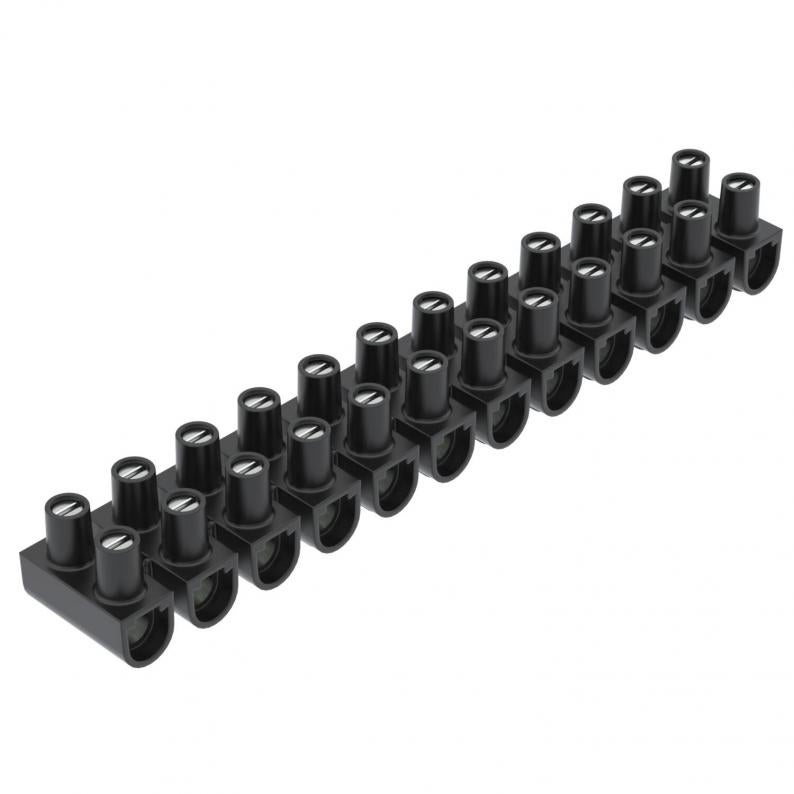

Réguas de junção, 16 mm², polipropileno
Tipo 78 CE SW/ORLK 16
Ref. 2056726
EAN 4012197471385
Ref. / Tipo
Tensões nominais
Secção transversal nominal mín.
Cor
unid. de venda menor: 10 Unidade
10Unidade
Unidade
Descrição
Testado de acordo com a norma EN 60998.
Bornes em aço, parafusos em aço, galvanizados a zinco, de 12 polos, réguas separáveis em réguas de bornes individuais através de "twist'n'pull".
Parafusos imperdíveis.
Temperatura ambiente máx. permitida conforme EN 60998: -5 a +80 °C.
Secção transversal nominal de 16 - mm²
Tensão nominal de 450 V
Corrente nominal de 76 A
Ligação máxima por borne: 16 mm² rígido ou 10 mm² flexível ou 6 mm² flexível.
Bornes em aço, parafusos em aço, galvanizados a zinco, de 12 polos, réguas separáveis em réguas de bornes individuais através de "twist'n'pull".
Parafusos imperdíveis.
Temperatura ambiente máx. permitida conforme EN 60998: -5 a +80 °C.
Secção transversal nominal de 16 - mm²
Tensão nominal de 450 V
Corrente nominal de 76 A
Ligação máxima por borne: 16 mm² rígido ou 10 mm² flexível ou 6 mm² flexível.
Dados técnicos
Dimensões
| Comprimento | 175 mm |
|---|---|
| Largura | 25 mm |
| Altura | 20,7 mm |
Dados técnicos
| Temperatura ambiente | 80 °C |
|---|---|
| Número de polos | 12 |
| Corrente nominal | 76 A |
| Tensões nominais | 450 V |
| Versão verificada quanto a explosões | não |
| Requer placa terminal | não |
| Distância cêntrica entre os furos | 15 mm |
| Apropriada para condutor unifilar | sim |
| Apropriada para condutor flexível | sim |
| Apropriada para condutor multifilar | sim |
| Transparente | não |
| Número de pontos de aperto por polo | 2 |
| Versão da ligação elétrica 1 | Ligação de parafuso |
| Posição de ligação | lateralmente |
| Versão da ligação elétrica 2 | Ligação de parafuso |
| Secção transversão do condutor conectável de fio fino sem ponteira mín. | 4 mm² |
| Secção transversão do condutor conectável de fio fino sem ponteira máx. | 6 mm² |
| Secção transversão do condutor conectável de fio fino com ponteira mín. | 4 mm² |
| Secção transversão do condutor conectável de fio fino com ponteira máx. | 16 mm² |
| Secção transversão do condutor conectável de vários fios mín. | 4 mm² |
| Secção transversão do condutor conectável de vários fios máx. | 10 mm² |
| Secção transversal nominal mín. | 16 mm² |
| Conformidade com ROHS | sim |
| Secção | Ligação máxima por borne: 16 mm² rígido ou 10 mm² flexível ou 6 mm² flexível mm² |
| Número de pontos de aperto | 12 |
| Gama de temperaturas de aplicação mín. | -5 °C |
| Gama de temperaturas de aplicação máx. | 80 °C |
| Dimensão | 16mm² |
| Material | Polipropileno |
| Cor | Preto |
Downloads
0 selecionado
Ficha técnica (1)
Declarações (4)
Imagens do produto (2)
Versões
Tipo
Tensões nominais
Secção transversal nominal mín.
Número de pontos de aperto
Cor
Ref.
78 CE WS/ORLK 16
450
16
12
branco
2056724
78 CE SW/ORLK 16
450
16
12
Preto
2056726
Cor
78 CE WS/ORLK 16
Ref.
2056724
Tensões nominais
450
Secção transversal nominal mín.
16
Número de pontos de aperto
12
Cor
branco
78 CE SW/ORLK 16
Ref.
2056726
Tensões nominais
450
Secção transversal nominal mín.
16
Número de pontos de aperto
12
Cor
Preto
