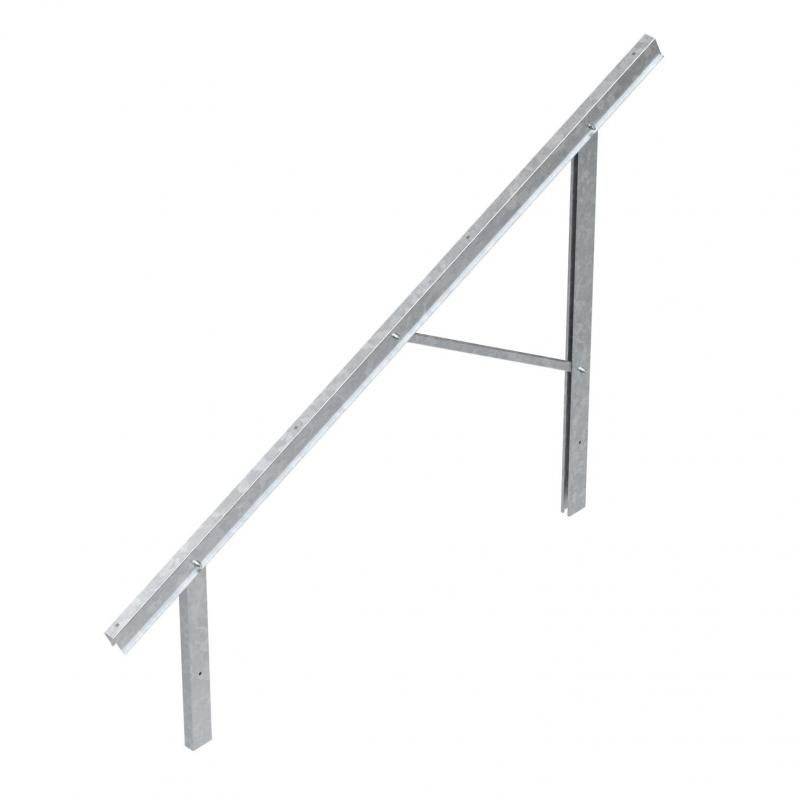

Suporte pré-montado para montagem do módulo fotovoltaico, espaço aberto
Tipo VT 25M FT
Ref. 5901558
EAN 4012197394646
Ref. / Tipo
Comprimento
Ângulo de inclinação mín.
Ângulo de inclinação máx.
PRAZO DE ENTREGA A PEDIDO
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Estrutura pré-montada em versão pequena, média ou grande para montagem de sistemas fotovoltaicos em espaço aberto em combinação com perfis de estrutura e terminais finais/intermédios. Montagem com perfis de estaca no solo ou com pés de apoio em fundações de betão.
Dados técnicos
Dimensões
| Comprimento | 2898 mm |
|---|---|
| Largura | 93 mm |
| Altura | 2085 mm |
| Medida L | 3150 mm |
| Medida H | 2085 mm |
| Medida l | 2085 mm |
| Esquadro α | 25 |
Dados técnicos
| Regulável | não |
|---|---|
| Ângulo de inclinação mín. | 25 ° |
| Ângulo de inclinação máx. | 25 ° |
| Dimensão | 2898x91x2085 |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Material | Aço |
| Cor | zinco |
| Canal de cabos integrado | não |
| Canal de cabos opcional | sim |
| Adequado para material de telhado | Outros |
| Necessidade de penetração no telhado | não |
| Direção | vertical |
| Ancoragem | Independente |
| Tipo de montagem Sistema de montagem fotovoltaica | Chão |
| Largura do módulo mín. | 990 mm |
| Largura do módulo máx. | 1310 mm |
| Altura do módulo mín. | 20 mm |
| Altura do módulo máx. | 50 mm |
| Comprimento do módulo mín. | 1850 mm |
| Comprimento do módulo máx. | 2100 mm |
| Série do produto | Magic PV Field |
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 78,83 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 78,83 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Acessórios
Acessórios de montagem
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
Ref. 1148276
Parafuso corrediço A4Tipo
MS50HB M12x30 A4
unid. de venda menor: 50 Unidade
50Unidade
Unidade
Ref. 1148280
Parafuso corrediço A4Tipo
MS50HB M12x60 A4
unid. de venda menor: 25 Unidade
25Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (1)
Instruções e ajudas (1)
Imagens do produto (2)
Downloads de dados 3D (1)
Versões
Tipo
Comprimento
Ângulo de inclinação mín.
Ângulo de inclinação máx.
Ref.
VT 10S FT
2689
10
10
5901550
VT 10M FT
3110
10
10
5901552
VT 10L FT
3489
10
10
5901554
VT 25S FT
2517
25
25
5901556
VT 25M FT
2898
25
25
5901558
VT 25L FT
3236
25
25
5901560
VT 30S FT
2732
30
30
5901562
VT 30M FT
2779
30
30
5901564
VT 30L FT
3104
30
30
5901566
