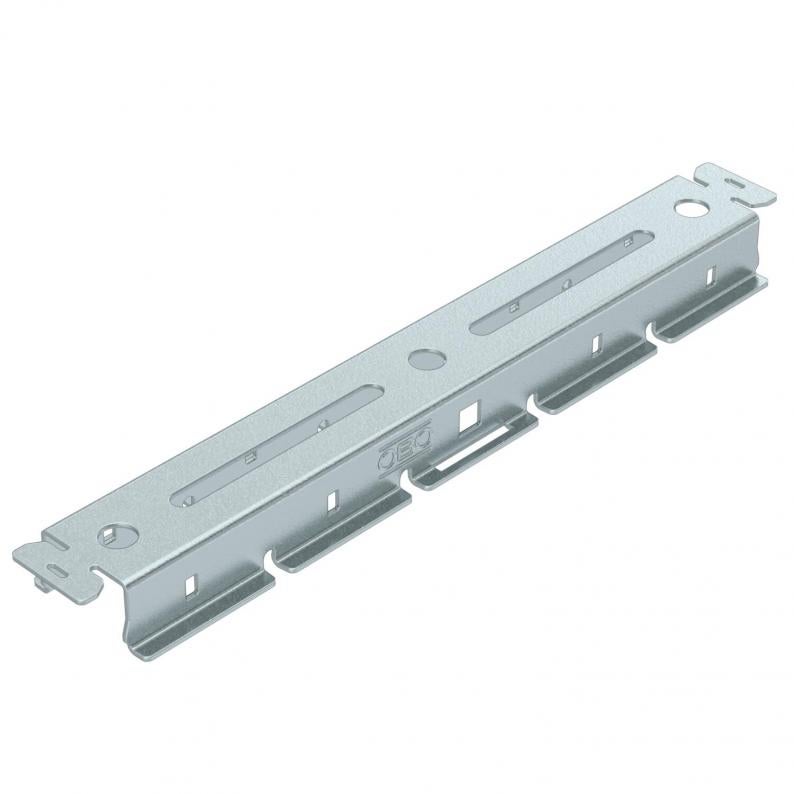

Support rail MagicFix
Tipo TSM 200 FS
Ref. 6426306
EAN 4012197519407
Ref. / Tipo
Comprimento
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Support rail for light cable trays, mesh cable trays and cable ladders for the creation of pendulum suspensions and centre suspensions. Tool-free fastening through clamp mount for mesh cable trays or additional quick connector MagicFix for trays and ladders. Alternatively, screw fastening possible Suspension with suspension strips Magic Fix. Tool-free fastening of the support rail on suspension strips through fastening straps.
Dados técnicos
Dimensões
| Comprimento | 246 mm |
|---|---|
| Largura | 46 mm |
| Altura | 22 mm |
| Medida L | 246 mm |
| Medida L2 | 271 mm |
| Maß sH | 7x75 mm |
Dados técnicos
| Funktionsgaranti | não |
|---|---|
| Aço inoxidável, decapado | não |
| Espessura do material | 1,5 mm |
| Regulável | não |
| Apropriada para caminho de cabos em varão | sim |
| Apropriada para caminho de cabos tipo escada | sim |
| Apropriada para caminho de cabos em chapa | sim |
| Dobradiça | não |
| Diâmetro do furo | 10,5 mm |
| Versão | Perfil de apoio |
| Conformidade com ROHS | sim |
| Gama de temperaturas de aplicação mín. | -20 °C |
| Gama de temperaturas de aplicação máx. | 120 °C |
| Dimensão | 22x45x271 |
| Superfície | galvanizado pelo método Sendzimir |
| Material | Aço |
| Cor | zinco |
| Série do produto | OBO-MagicFix® |
Cargas
| Safe working load of suspended installation with ASM for cable trays (SWL) | 1 kN |
|---|---|
| Safe working load of suspended installation with ASM for mesh cable trays (SWL) | 1,2 kN |
Acessórios
Acessórios de montagem
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (1)
Declarações (3)
Instruções e ajudas (1)
Imagens do produto (2)
Versões
Tipo
Comprimento
Ref.
TSM 50 FS
96
6426300
TSM 100 FS
146
6426302
TSM 150 FS
196
6426304
TSM 200 FS
246
6426306
TSM 300 FS
346
6426308
TSM 400 FS
446
6426310
TSM 500 FS
546
6426312
TSM 600 FS
646
6426314
