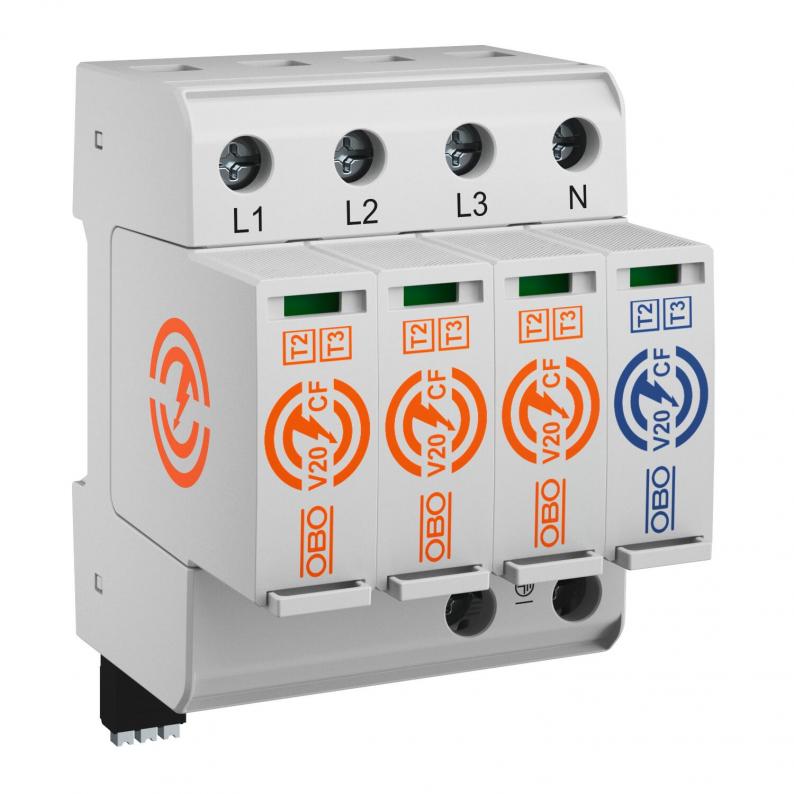

Surge arrester V20 with integrated pre-fuse
Tipo V20-CF-3+1FS-300
Ref. 5095257
EAN 4012197504960
Ref. / Tipo
5095257 / V20-CF-3+1FS-300
Grau de proteção
IP20
Versão do polo
3+N/PE
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Surge arrester, type 2+3
• For surge protection equipotential bonding to VDE 0100-443 (IEC 60364-4-44)
• Integrated pre-fuse in the arrester
• Protection level < 1.5 kV
• Including a potential-free changeover contact for remote signalling
• For surge protection equipotential bonding to VDE 0100-443 (IEC 60364-4-44)
• Integrated pre-fuse in the arrester
• Protection level < 1.5 kV
• Including a potential-free changeover contact for remote signalling
Dados técnicos

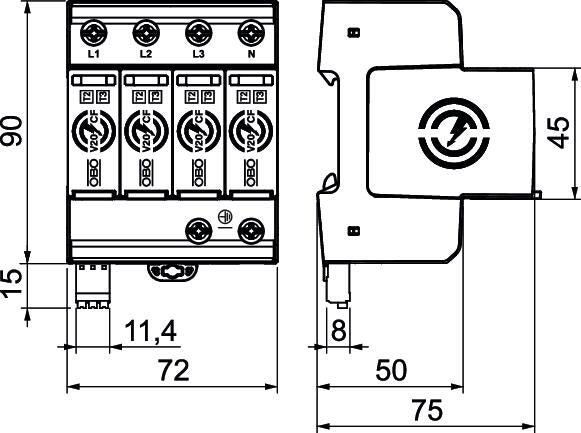

Dimensões
| Comprimento | 75 mm |
|---|---|
| Largura | 72 mm |
| Altura | 105 mm |
Dados técnicos
| Número de polos | 4 |
|---|---|
| Configuração de rede | outros |
| Fluxo de ar | não |
| Sinalização no aparelho | ótico |
| Grau de proteção | IP20 |
| Tensão máxima de funcionamento (L-N) | 300 V |
| Tensão contínua máxima (N-PE) | 305 V |
| Intensidade nominal de descarga (8/20 µs) [L-N] | 20 kA |
| Intensidade nominal de descarga (8/20 µs) [N-PE] | 40 kA |
| Potência de dissipação máxima (8/20 μs) [L-N] | 40 kA |
| Potência de dissipação nominal máxima (8/20 μs) [N-PE] | 65 kA |
| Classe de verificação tipo 1 | não |
| Sinalização à distância | sim |
| Classe de verificação tipo 2 | sim |
| Tensão nominal CA (50 / 60 Hz) | 230 V |
| Fusível integrado | sim |
| Nível de proteção [L-N] | ≤1,5 |
| Tensão continua máxima CA | 300 V |
| Intensidade nominal de descarga (8/20 µs) | 20 kA |
| Versão do polo | 3+N/PE |
| Tipo de montagem | Calha DIN de 35 mm |
| Adequado para uso exterior | não |
| Tensão residual [L-N] @ 5 kA | 1,15 kV |
| Potência de comutação CA | 230 V; 0,5 A |
| Potência de comutação CC | 230 V; 0,1 A / 75 V; 0,5 A |
| Resistência a curto-circuito com proteção máx. contra sobretensões na rede elétrica | 50 kA eff |
| Sobretensão temporária [L-N] - withstand mode - 5 s | 337 V |
| Sobretensão temporária [L-N] - fail safe mode - 120 min | 442 V |
| Sobretensão temporária [N-PE] - withstand mode - 200 ms | 1200 V |
| À prova de curto-circuito | sim |
| Configuração de rede DC | não |
| Configuração de rede IT | não |
| Configuração de rede TN | não |
| Configuração de rede TN-C | não |
| Configuração de rede TN-C-S | sim |
| Configuração de rede TN-S | sim |
| Configuração de rede TT | sim |
| Outras configurações de rede | não |
| Conformidade com ROHS | sim |
| Binário | 4,5 Nm |
| Classificação segundo IEC 61643-1 | classe II |
| Classificação segundo EN 61643-11 | Tipo 2+3 |
| Capacidade de extinção de "follow current" (eff) [N-PE] | 0,1 kA |
| Gama de temperaturas de aplicação mín. | -40 °C |
| Gama de temperaturas de aplicação máx. | 85 °C |
| Dimensão | 300V |
| Humidade do ar máx. | 95 % |
| Humidade do ar mín. | 5 % |
Opções de ligação
| Secção transversal flexível (de fio fino) mín. | 2,5 mm² |
|---|---|
| Secção transversal do condutor flexível (de fio fino) | 35 mm² |
| Contactos FM | Inversor |
| Secção transversal de ligação bornes FM mín. | 0,25 mm² |
| Secção transversal de ligação bornes FM máx. | 1,5 mm² |
| Secção transversal de ligação bornes FM mín. | 23 AWG |
| Secção transversal de ligação bornes FM máx. | 16 AWG |
| Potência de dissipação (8/20 µs) [total] | 65 kA |
| Secção transversal flexível (de fio fino) mín. | 16 AWG |
| Secção transversal do condutor flexível (de fio fino) | 4 AWG |
| Secção transversal do condutor rígida (de um fio/vários fios) mín. | 2,5 mm² |
| Secção transversal do condutor rígida (de um fio/vários fios) máx. | 35 mm² |
| Secção transversal do condutor rígida (de um fio/vários fios) mín. | 16 AWG |
| Secção transversal do condutor rígida (de um fio/vários fios) máx. | 2 AWG |
