Suspensão central para caminhos de cabos em chapa, altura lateral 60 FS
Tipo MAH 60 100 FS
Ref. 6358705
EAN 4012196939374
Ref. / Tipo
Comprimento
Largura
Medida B
Diâmetro do furo
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição

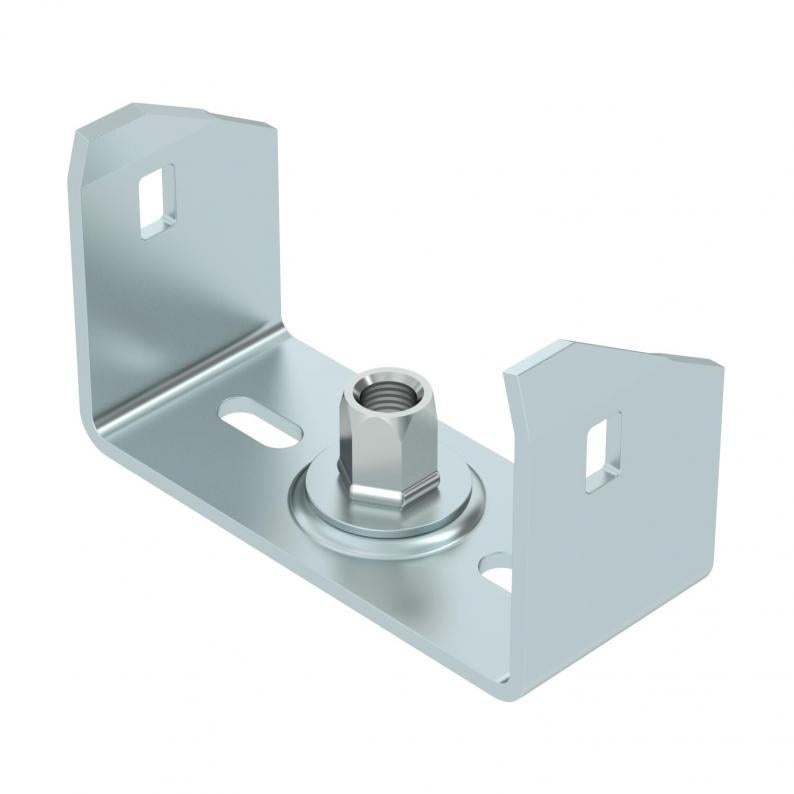

Suspensão central para caminhos de cabos em chapa com aba revirada e uma altura lateral de 60 mm.
A suspensão central dispõe de uma manga roscada rotativa M10 Ao atribuir a carga, certificar-se de que está distribuída uniformemente (evitar a atribuição unilateral).
As larguras de 100, 150 e 200 mm têm bases perfuradas adicionais para poder aparafusar a suspensão central à base da esteira quando usado para manutenção de funções de acordo com a DIN 4102 Parte 12.
Dados técnicos
Dimensões
| Comprimento | 40 mm |
|---|---|
| Largura | 100 mm |
| Altura | 57 mm |
| Medida B | 94 mm |
| Medida b | 83 mm |
Dados técnicos
| Funktionsgaranti | sim |
|---|---|
| para largura mín. | 100 |
| para largura máx. | 100 mm |
| Regulável | não |
| Apropriada para caminho de cabos em varão | não |
| Apropriada para caminho de cabos tipo escada | não |
| Apropriada para caminho de cabos em chapa | sim |
| Diâmetro do furo | 10,5 mm |
| Adequado para varão roscado métrico | 10 |
| Versão | engatado |
| Conformidade com ROHS | sim |
| F em kN | 1,3 kN |
| Dimensão | B100mm |
| Superfície | galvanizado pelo método Sendzimir |
| Material | Aço |
| Cor | zinco |
Dados ambientais
| Pegada de CO2 (GWP) do berço ao portão | 0,5365 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 0,5365 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (4)
Declarações (3)
Certificados (2)
Instruções e ajudas (3)
Imagens do produto (2)
Downloads de dados 3D (1)
Versões
Tipo
Comprimento
Largura
Medida B
Diâmetro do furo
Cor
Ref.
MAH 60 100 FS
40
100
94
10,5
zinco
6358705
MAH 60 150 FS
40
150
144
10,5
zinco
6358709
MAH 60 200 FS
40
200
195
10,5
zinco
6358713
MAH 60 300 FS
40
300
295
10,5
zinco
6358717
MAH 60 400 FS
40
400
395
10,5
zinco
6358720
Largura
Medida B
MAH 60 100 FS
Ref.
6358705
Comprimento
40
Largura
100
Medida B
94
Diâmetro do furo
10,5
Cor
zinco
MAH 60 150 FS
Ref.
6358709
Comprimento
40
Largura
150
Medida B
144
Diâmetro do furo
10,5
Cor
zinco
MAH 60 200 FS
Ref.
6358713
Comprimento
40
Largura
200
Medida B
195
Diâmetro do furo
10,5
Cor
zinco
MAH 60 300 FS
Ref.
6358717
Comprimento
40
Largura
300
Medida B
295
Diâmetro do furo
10,5
Cor
zinco
MAH 60 400 FS
Ref.
6358720
Comprimento
40
Largura
400
Medida B
395
Diâmetro do furo
10,5
Cor
zinco
