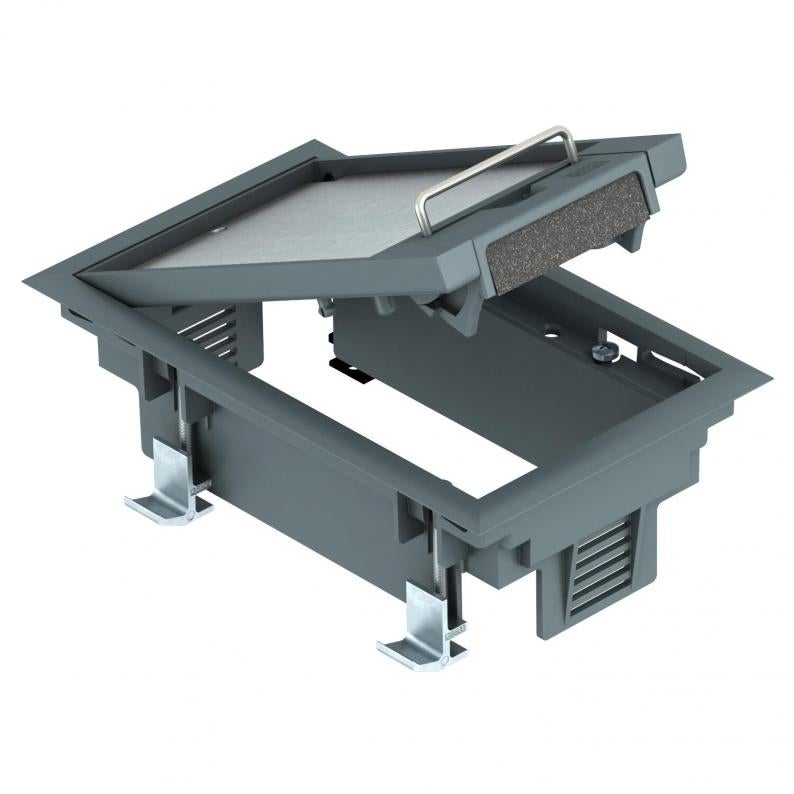

Tampa de encastramento GES2DB com pega
Tipo GES2 DB 7011
Ref. 7405100
EAN 4012195102113
Ref. / Tipo
7405100 / GES2 DB 7011
Espessura do revestimento do pavimento
5 mm
Tamanho nominal para unidades de montagem de aparelhos
2
Cor
cinzento; RAL 7011
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Tampa de encastramento com pega para até 3 aparelhos Modul 45 em um suporte universal UT3, utilização em sistemas de chão interiores.
Tampa de encastramento com pega, de 1 compartimento, para a instalação de suportes de aparelhos MT2.
Tampa de encastramento com pega, de 1 compartimento, para a instalação de suportes de aparelhos MT2.
Podem ser utilizados até 2 aparelhos de instalação com placa central 50.
Dados técnicos
Dimensões
| Comprimento | 194 mm |
|---|---|
| Largura | 118 mm |
Dados técnicos
| Medida do recorte | 180x105 mm |
|---|---|
| Altura mín. do pavimento | 73 mm |
| Espessura do revestimento do pavimento | 5 mm |
| Apropriado para calha de pavimento para betonilha | não |
| Apropriado para calha de chão fechada no pavimento | não |
| Número dos aparelhos a instalar | 3 |
| Possibilidade de montagem de vedante | não |
| Comprimento de instalação | 180 mm |
| Largura de instalação | 105 mm |
| Apropriado para calha de instalação no pavimento | não |
| Apropriado para instalação de pavimento côncavo | sim |
| Apropriado para instalação em chão falso | sim |
| Tratamento do pavimento | seco |
| Design da estrutura | Estrutura de proteção da carpete |
| Número de suportes de aparelhos | 1 |
| Apropriado para tratamento a húmido | não |
| Profundidade de instalação | 73 mm |
| Com espaço para revestimento do pavimento | sim |
| Estrutura de proteção do pavimento | sim |
| Versão da saída de cabos | Saída de cabos oscilável |
| Suporte para instalação de suportes de aparelhos. | sim |
| Grau de proteção código IK | IK08 |
| Tipo de sistema de instalação | UT3 |
| Modelo para cargas pesadas | não |
| Tamanho nominal para unidades de montagem de aparelhos | 2 |
| Permissões | VDE |
| Grau de proteção (IP), em utilização | IP20 |
| Grau de proteção (IP), em não utilização | IP40 |
| Carga vertical, pequena área | até 3.000 N |
| Carga vertical, grande área | até 3.000 N |
| Versão | retangular |
| Mecanismo de abertura | Pega |
| Conformidade com ROHS | sim |
| Intervalo de aperto D mín. | 20 mm |
| Intervalo de aperto D máx. | 57 mm |
| Dimensão | 192x118x91 |
| Material | Poliamida |
| Cor | cinzento; RAL 7011 |
| Série do produto | GES |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 1,6639 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 1,6639 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Acessórios
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
MTM 2C
7407788
unid. de venda menor: 1 Unidade
1Unidade
Unidade
MTU 2
7407836
unid. de venda menor: 1 Unidade
1Unidade
Unidade
UT3 45 3
7408723
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Ref. 7407788
Platine 2 x Tipo C para suporte de montagemTipo
MTM 2C
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Tipo
MTU 2
unid. de venda menor: 1 Unidade
1Unidade
Unidade
