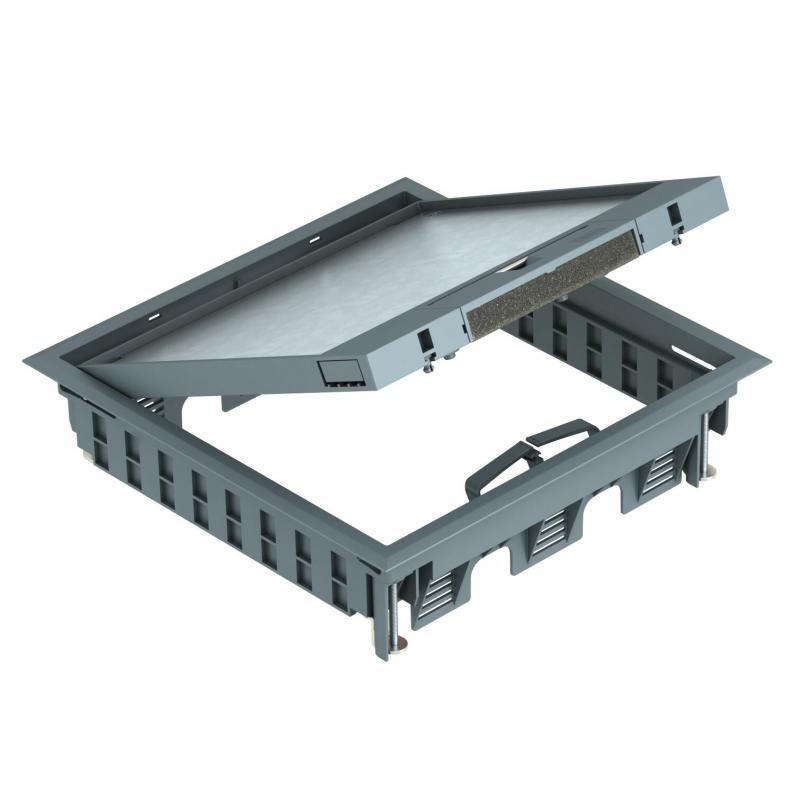

Tampa de encastramento GES9-3B com pega
Tipo GES9-3B U 7011
Ref. 7405077
EAN 4012196460496
Ref. / Tipo
Espessura do revestimento do pavimento
Cor
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Tampa de encastramento com pega para até 12 aparelhos Modul 45 em 3 suportes universais UT4, utilização em sistemas de calhas de pavimento e chão falso em interiores.
Revestimento na tampa com 5 mm, ajustável também para 10 mm, para acabamento do pavimento.
Tampa de encastramento com pega, de 3 compartimentos, para a instalação de suportes de aparelhos MT9. Podem ser instalados 3 placas de suporte APMT5. Revestimento na tampa com 5mm, ajustável também para 10 mm, para acabamento do pavimento.
Revestimento na tampa com 5 mm, ajustável também para 10 mm, para acabamento do pavimento.
Tampa de encastramento com pega, de 3 compartimentos, para a instalação de suportes de aparelhos MT9. Podem ser instalados 3 placas de suporte APMT5. Revestimento na tampa com 5mm, ajustável também para 10 mm, para acabamento do pavimento.
Podem ser utilizados até 9 aparelhos de instalação com placa central 50.
Dados técnicos

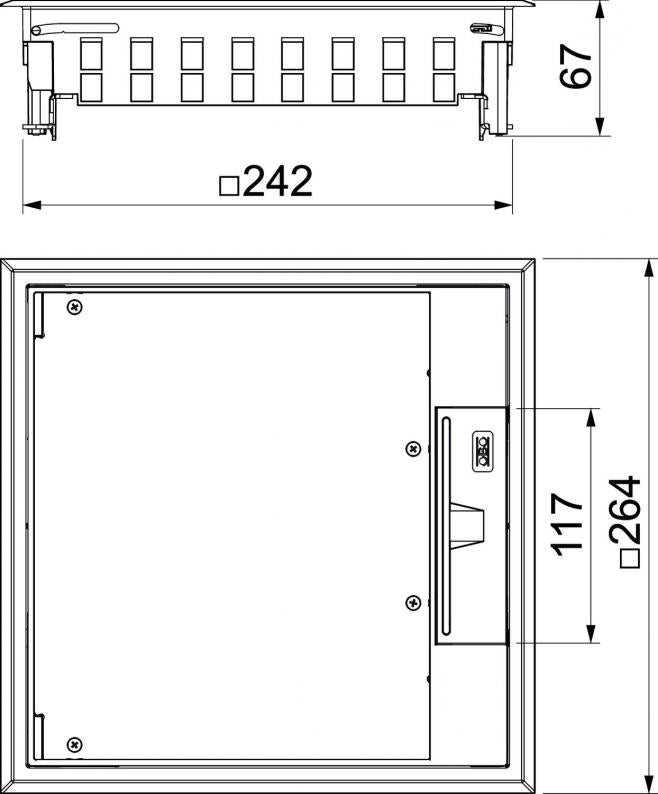

Dimensões
| Comprimento | 264 mm |
|---|---|
| Largura | 264 mm |
| Altura | 67 mm |
Dados técnicos
| Altura mín. do pavimento | 73 mm |
|---|---|
| Espessura do revestimento do pavimento | 5 mm |
| Apropriado para calha de pavimento para betonilha | sim |
| Apropriado para calha de chão fechada no pavimento | não |
| Número dos aparelhos a instalar | 12 |
| Possibilidade de montagem de vedante | não |
| Comprimento de instalação | 244 mm |
| Largura de instalação | 244 mm |
| Apropriado para calha de instalação no pavimento | sim |
| Apropriado para instalação de pavimento côncavo | sim |
| Apropriado para instalação em chão falso | sim |
| Tratamento do pavimento | seco |
| Design da estrutura | Estrutura de proteção da carpete |
| Número de suportes de aparelhos | 3 |
| Apropriado para tratamento a húmido | não |
| Profundidade de instalação | 73 mm |
| Com espaço para revestimento do pavimento | sim |
| Estrutura de proteção do pavimento | sim |
| Versão da saída de cabos | Saída de cabos oscilável |
| Suporte para instalação de suportes de aparelhos. | sim |
| Grau de proteção código IK | IK08 |
| Tipo de sistema de instalação | UT4 |
| Modelo para cargas pesadas | não |
| Tamanho nominal para unidades de montagem de aparelhos | 9 |
| Permissões | VDE |
| Grau de proteção (IP), em utilização | IP20 |
| Grau de proteção (IP), em não utilização | IP40 |
| Carga vertical, pequena área | até 3.000 N |
| Carga vertical, grande área | até 5.000 N |
| Versão | quadrada |
| Mecanismo de abertura | Pega |
| Conformidade com ROHS | Isento |
| Intervalo de aperto D mín. | 8 mm |
| Intervalo de aperto D máx. | 76 mm |
| Dimensão | 264x264x67 |
| Material | Poliamida |
| Cor | cinzento; RAL 7011 |
| Espessura máx. do revestimento do pavimento | 10 mm |
| Série do produto | GES |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|---|
| Embalagem sem plástico | sim |
| Pegada de CO2 (GWP) do berço ao portão | 6,2179 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 6,2179 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Acessórios
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
MTM 2C
7407788
unid. de venda menor: 1 Unidade
1Unidade
Unidade
MTU 3
7407840
unid. de venda menor: 1 Unidade
1Unidade
Unidade
UT4 45 4
7408727
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Ref. 7407788
Platine 2 x Tipo C para suporte de montagemTipo
MTM 2C
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Tipo
MTU 3
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Downloads
0 selecionado
Ficha técnica (1)
Catálogos e brochuras (1)
Declarações (4)
Certificados (1)
Instruções e ajudas (2)
Imagens do produto (3)
Downloads de dados 3D (2)
Versões
Tipo
Espessura do revestimento do pavimento
Tamanho nominal para unidades de montagem de aparelhos
Mecanismo de abertura
Cor
Ref.
GES9-3B U 7011
5
9
Pega
cinzento; RAL 7011
7405077
GES9-3B U 9011
5
9
Pega
preto; RAL 9011
7405079
GES9-3B U 1019
5
9
Pega
bege acinzentado; RAL 1019
7405081
Cor
GES9-3B U 7011
Ref.
7405077
Espessura do revestimento do pavimento
5
Tamanho nominal para unidades de montagem de aparelhos
9
Mecanismo de abertura
Pega
Cor
cinzento; RAL 7011
GES9-3B U 9011
Ref.
7405079
Espessura do revestimento do pavimento
5
Tamanho nominal para unidades de montagem de aparelhos
9
Mecanismo de abertura
Pega
Cor
preto; RAL 9011
GES9-3B U 1019
Ref.
7405081
Espessura do revestimento do pavimento
5
Tamanho nominal para unidades de montagem de aparelhos
9
Mecanismo de abertura
Pega
Cor
bege acinzentado; RAL 1019
