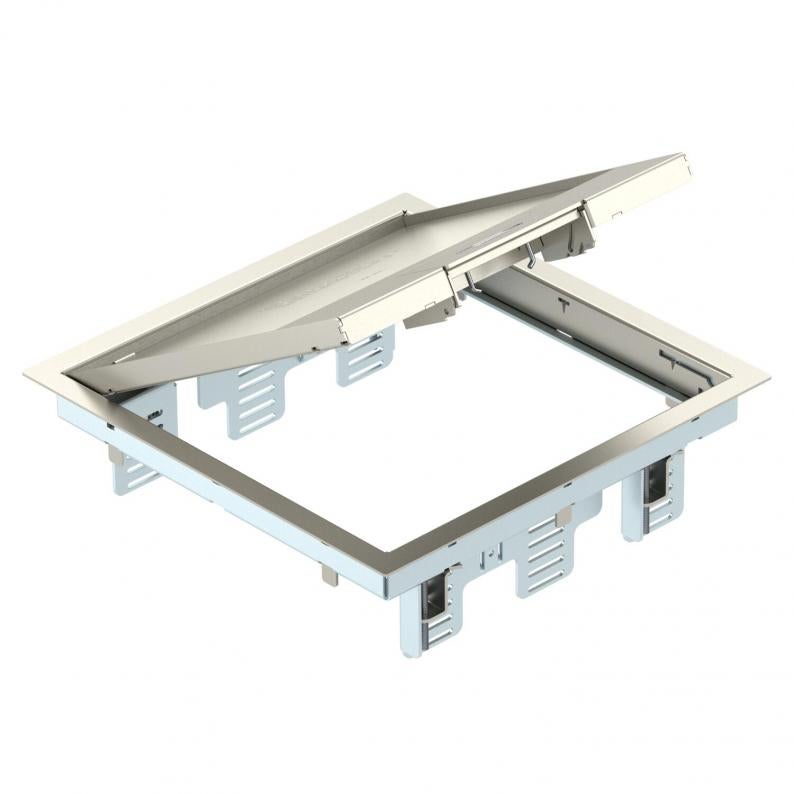

Tampa de encastramento GES9M-2 com pega
Tipo GES9M-2 10U
Ref. 7405371
EAN 4012196028740
Ref. / Tipo
7405371 / GES9M-2 10U
Espessura do revestimento do pavimento
5 mm
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Adaptador para aparelhos com arco do punho para até 12 aparelhos individuais Modul 45 em 3 suportes universais UT4, utilização em sistemas de canais e pavimentos de sistemas em interiores.
Escada de repouso em chapa de aço galvanizada. A espessura do revestimento do pavimento está ajustada para 5 mm, se necessário, ajustável para 10 mm.
Tampa de encastramento com pega, de 3 compartimentos, para a instalação de suportes de aparelhos MT9. Podem ser instalados 3 espelhos do modelo APMT2.
Escada de repouso em chapa de aço galvanizada. A espessura do revestimento do pavimento está ajustada para 5 mm, se necessário, ajustável para 10 mm.
Tampa de encastramento com pega, de 3 compartimentos, para a instalação de suportes de aparelhos MT9. Podem ser instalados 3 espelhos do modelo APMT2.
Podem ser utilizados até 9 aparelhos de instalação com placa central 50.
Dados técnicos

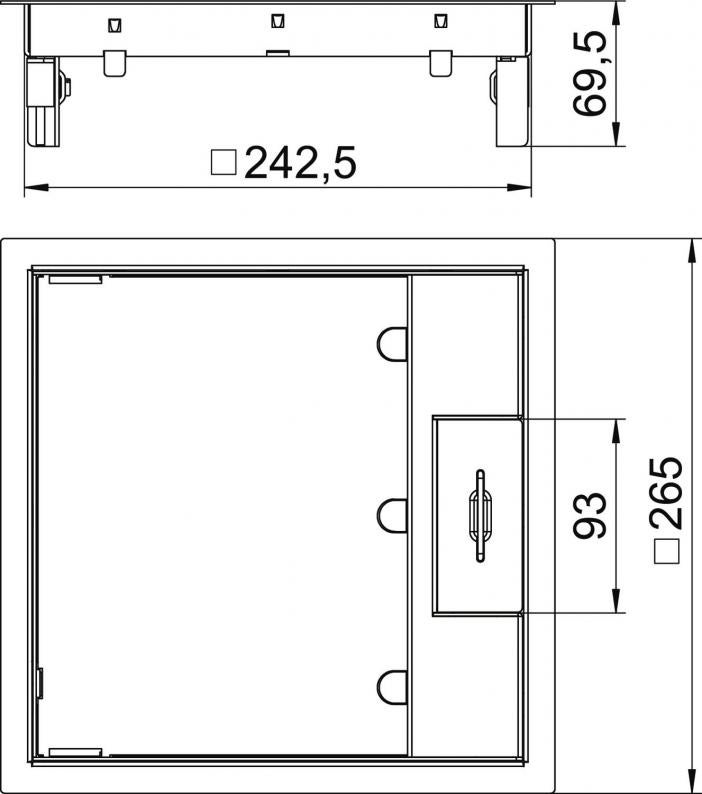

Dimensões
| Comprimento | 265 mm |
|---|---|
| Largura | 265 mm |
| Altura | 67 mm |
Dados técnicos
| Altura mín. do pavimento | 78 mm |
|---|---|
| Espessura do revestimento do pavimento | 5 mm |
| Apropriado para calha de pavimento para betonilha | sim |
| Apropriado para calha de chão fechada no pavimento | não |
| Número dos aparelhos a instalar | 12 |
| Possibilidade de montagem de vedante | não |
| Comprimento de instalação | 244 mm |
| Largura de instalação | 244 mm |
| Apropriado para calha de instalação no pavimento | sim |
| Apropriado para instalação de pavimento côncavo | sim |
| Apropriado para instalação em chão falso | sim |
| Tratamento do pavimento | seco |
| Design da estrutura | Estrutura de proteção da carpete |
| Número de suportes de aparelhos | 3 |
| Apropriado para tratamento a húmido | não |
| Profundidade de instalação | 78 mm |
| Com espaço para revestimento do pavimento | sim |
| Estrutura de proteção do pavimento | sim |
| Versão da saída de cabos | Saída de cabos oscilável |
| Suporte para instalação de suportes de aparelhos. | sim |
| Grau de proteção código IK | IK10 |
| Tipo de sistema de instalação | MT4 / GB3 |
| Modelo para cargas pesadas | não |
| Tamanho nominal para unidades de montagem de aparelhos | 9 |
| Grau de proteção (IP), em utilização | IP20 |
| Grau de proteção (IP), em não utilização | IP40 |
| Carga vertical, pequena área | até 3.000 N |
| Carga vertical, grande área | até 5.000 N |
| Versão | quadrada |
| Mecanismo de abertura | Pega |
| Conformidade com ROHS | sim |
| Intervalo de aperto D mín. | 3 mm |
| Intervalo de aperto D máx. | 61 mm |
| Dimensão | 266x266x69 |
| Material | Aço inoxidável, livre de ferrugem 1.4301 |
| Espessura máx. do revestimento do pavimento | 10 mm |
| Série do produto | GES |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|---|
| Embalagem sem plástico | sim |
| Pegada de CO2 (GWP) do berço ao portão | 20,0394 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 20,0394 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
