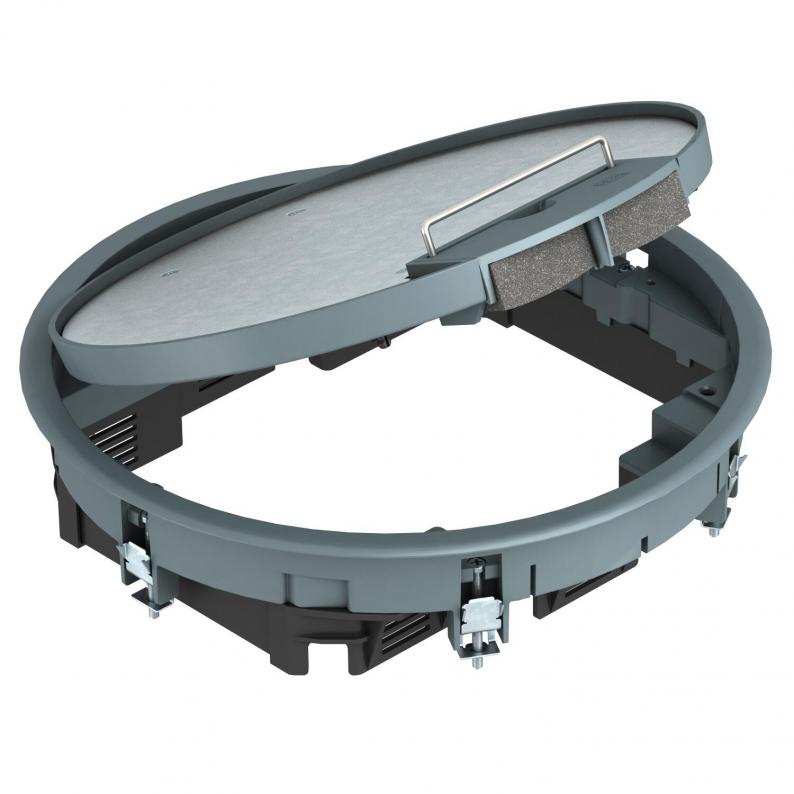

Tampa de encastramento GESR7 com pega

Tipo GESR7 10U 7011

Ref. 7405452

EAN 4012195103783

Ficha técnica (PDF)

Declaração de conformidade (PDF)

REACH Declaração de conformidade (PDF)

RoHS Declaração de conformidade (PDF)

Mostrar todas as versões

Ref. / Tipo

7405452 / GESR7 10U 7011

Espessura do revestimento do pavimento

5 mm

Tamanho nominal para unidades de montagem de aparelhos

Cor

cinzento; RAL 7011

unid. de venda menor: 1 Unidade

Unidade

Descrição

Tampa de encastramento com pega para até 10 aparelhos Modul 45 em 2 suportes universais UT3 e um UT4, utilização em sistemas de chão e calhas de pavimento em interiores.

Podem ser utilizados até 7 aparelhos de instalação com placa central 50.

Dados técnicos

Altura mín. do pavimento	78 mm
Espessura do revestimento do pavimento	5 mm
Apropriado para calha de pavimento para betonilha	sim
Apropriado para calha de chão fechada no pavimento	sim
Número dos aparelhos a instalar	10
Possibilidade de montagem de vedante	não
Diâmetro de instalação	275
Apropriado para calha de instalação no pavimento	sim
Apropriado para instalação de pavimento côncavo	sim
Apropriado para instalação em chão falso	sim
Tratamento do pavimento	seco
Design da estrutura	Estrutura de proteção da carpete
Número de suportes de aparelhos	3
Apropriado para tratamento a húmido	não
Profundidade de instalação	78 mm
Diâmetro exterior	294 mm
Com espaço para revestimento do pavimento	sim
Estrutura de proteção do pavimento	sim
Versão da saída de cabos	Saída de cabos oscilável
Suporte para instalação de suportes de aparelhos.	sim
Grau de proteção código IK	IK08
Tipo de sistema de instalação	UT3 / UT4
Modelo para cargas pesadas	não
Tamanho nominal para unidades de montagem de aparelhos	R7
Permissões	VDE
Grau de proteção (IP), em utilização	IP20
Grau de proteção (IP), em não utilização	IP40
Carga vertical, pequena área	até 3.000 N
Carga vertical, grande área	até 5.000 N
Versão	redondo
Mecanismo de abertura	Pega
Conformidade com ROHS	sim
Intervalo de aperto D mín.	14 mm
Intervalo de aperto D máx.	36 mm

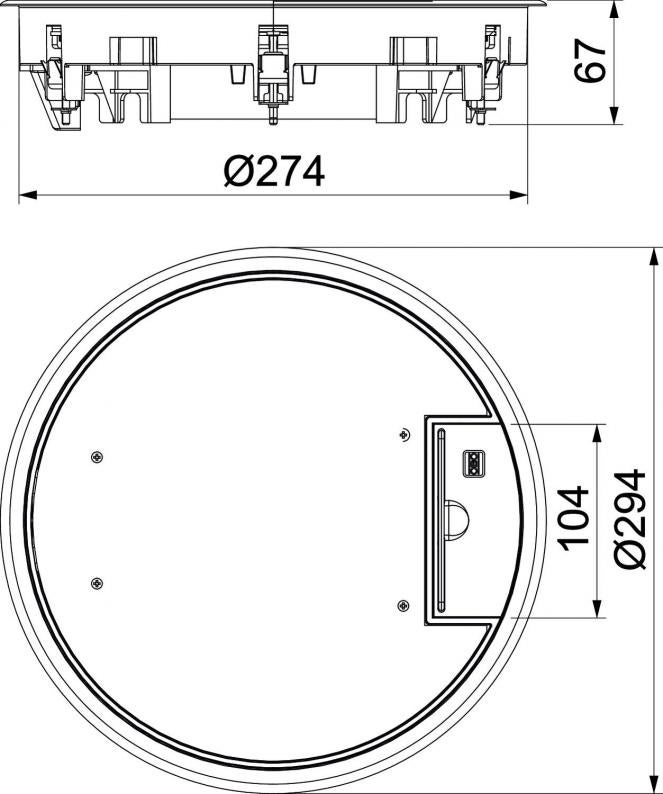

Dimensão	Ø294x66
Material	Poliamida
Cor	cinzento; RAL 7011

Dados ambientais

Embalagem totalmente feita de cartão reciclado	sim

Pegada de CO2 (GWP) do berço ao portão	8,3902 kg CO2e / 1 Peça
CO₂ Footprint (GWP)	8,3902 kg CO₂e
Data de medição do valor de CO2	2025-05-14T00:00:00.000+0200
Declared Unit	Unidade
Declared Unit Quantity	1
