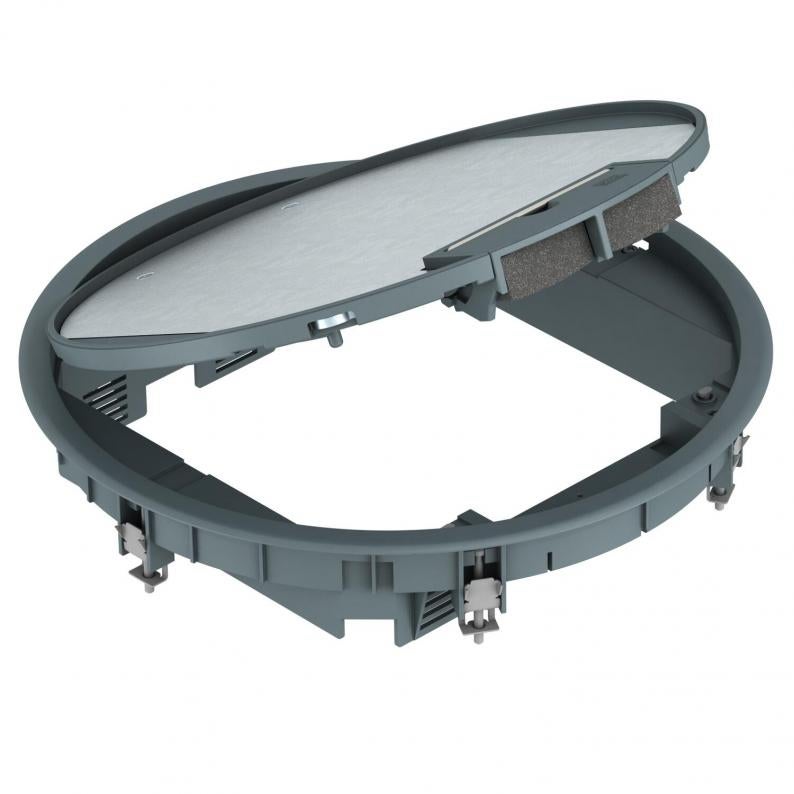

Tampa de encastramento GESR9 com pega
Tipo GESR9 U 7011
Ref. 7405528
EAN 4012195104162
Ref. / Tipo
Espessura do revestimento do pavimento
Cor
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Adaptador para aparelhos com arco do punho para até 12 aparelhos individuais Modul 45 em 3 suportes universais UT4, utilização em sistemas de canais e pavimentos de sistemas em interiores.
Podem ser utilizados até 9 aparelhos de instalação com placa central 50.
Dados técnicos
Dimensões
| Comprimento | 324 mm |
|---|---|
| Largura | 324 mm |
| Altura | 62 mm |
Dados técnicos
| Altura mín. do pavimento | 73 mm |
|---|---|
| Espessura do revestimento do pavimento | 5 mm |
| Apropriado para calha de pavimento para betonilha | sim |
| Apropriado para calha de chão fechada no pavimento | não |
| Número dos aparelhos a instalar | 12 |
| Diâmetro de instalação | 305 |
| Apropriado para calha de instalação no pavimento | sim |
| Apropriado para instalação de pavimento côncavo | sim |
| Apropriado para instalação em chão falso | sim |
| Tratamento do pavimento | seco |
| Número de suportes de aparelhos | 3 |
| Apropriado para tratamento a húmido | não |
| Profundidade de instalação | 73 mm |
| Diâmetro exterior | 324 mm |
| Com espaço para revestimento do pavimento | sim |
| Estrutura de proteção do pavimento | sim |
| Versão da saída de cabos | Saída de cabos oscilável |
| Suporte para instalação de suportes de aparelhos. | sim |
| Grau de proteção código IK | IK08 |
| Tipo de sistema de instalação | MT4 / GB3 |
| Modelo para cargas pesadas | não |
| Tamanho nominal para unidades de montagem de aparelhos | R9 |
| Permissões | VDE |
| Grau de proteção (IP), em utilização | IP20 |
| Grau de proteção (IP), em não utilização | IP40 |
| Carga vertical, pequena área | até 3.000 N |
| Carga vertical, grande área | até 5.000 N |
| Versão | redondo |
| Mecanismo de abertura | Pega |
| Conformidade com ROHS | sim |
| Intervalo de aperto D mín. | 9 mm |
| Intervalo de aperto D máx. | 30 mm |
| Dimensão | Ø324x61 |
| Material | Poliamida |
| Cor | cinzento; RAL 7011 |
| Série do produto | GESR |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|
| Pegada de CO2 (GWP) do berço ao portão | 6,7869 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 6,7869 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
Acessórios
Acessórios do sistema
Produto
Tipo
Ref.
Quantidade
MTM 2C
7407788
unid. de venda menor: 1 Unidade
1Unidade
Unidade
MTU 3
7407840
unid. de venda menor: 1 Unidade
1Unidade
Unidade
UT4 45 4
7408727
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Ref. 7407788
Platine 2 x Tipo C para suporte de montagemTipo
MTM 2C
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Tipo
MTU 3
unid. de venda menor: 1 Unidade
1Unidade
Unidade
