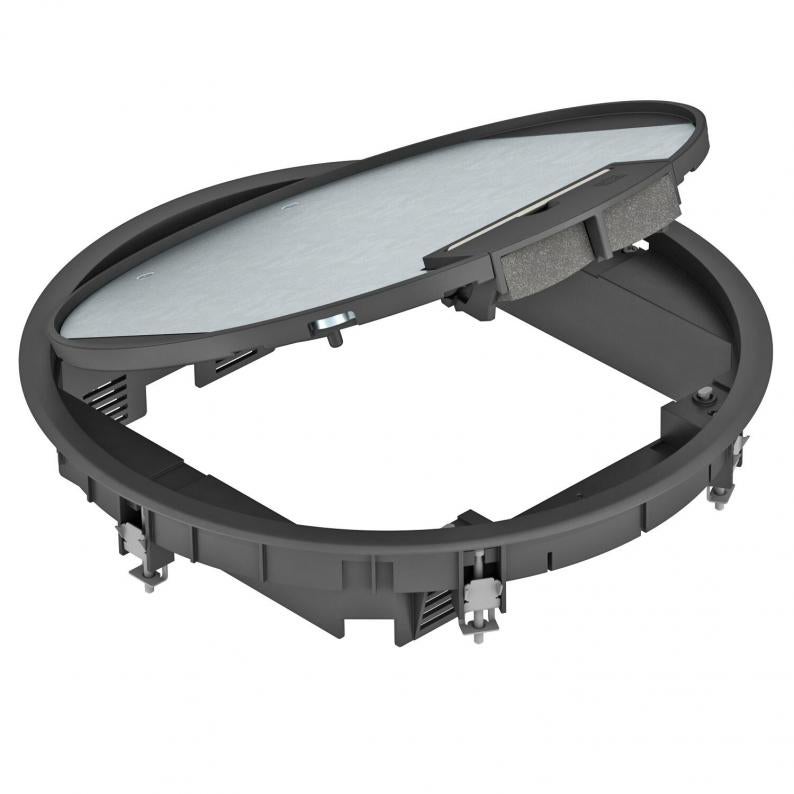

Tampa de encastramento GESR9 com pega

Tampa de encastramento GESR9 com pega

Tipo GESR9 U 9011
Ref. 7405532
EAN 4012195104209
Mostrar todas as versões
Ref. / Tipo
Espessura do revestimento do pavimento
Tamanho nominal para unidades de montagem de aparelhos
Mecanismo de abertura

unid. de venda menor: 1 Unidade

Unidade

Descrição

Adaptador para aparelhos com arco do punho para até 12 aparelhos individuais Modul 45 em 3 suportes universais UT4, utilização em sistemas de canais e pavimentos de sistemas em interiores.



Podem ser utilizados até 9 aparelhos de instalação com placa central 50.

  • VDE (Associação de Eletrotécnia, Eletrónica e Tecnologias da Informação), Alemanha
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • Pegada de CO₂ (PCF)
  • Embalagem totalmente feita de cartão reciclado

Dados técnicos

Dimensões

Comprimento324 mm
Largura324 mm
Altura62 mm

Dados técnicos

Altura mín. do pavimento73 mm
Espessura do revestimento do pavimento5 mm
Apropriado para calha de pavimento para betonilhasim
Apropriado para calha de chão fechada no pavimentonão
Número dos aparelhos a instalar12
Diâmetro de instalação305
Apropriado para calha de instalação no pavimentosim
Apropriado para instalação de pavimento côncavosim
Apropriado para instalação em chão falsosim
Tratamento do pavimentoseco
Número de suportes de aparelhos3
Apropriado para tratamento a húmidonão
Profundidade de instalação73 mm
Diâmetro exterior324 mm
Com espaço para revestimento do pavimentosim
Estrutura de proteção do pavimentosim
Versão da saída de cabosSaída de cabos oscilável
Suporte para instalação de suportes de aparelhos.sim
Grau de proteção código IKIK08
Tipo de sistema de instalaçãoMT4 / GB3
Modelo para cargas pesadasnão
Tamanho nominal para unidades de montagem de aparelhosR9
PermissõesVDE
Grau de proteção (IP), em utilizaçãoIP20
Grau de proteção (IP), em não utilizaçãoIP40
Carga vertical, pequena áreaaté 3.000 N
Carga vertical, grande áreaaté 5.000 N
Versãoredondo
Mecanismo de aberturaPega
Conformidade com ROHSsim
Intervalo de aperto D mín.9 mm
Intervalo de aperto D máx.30 mm
DimensãoØ324x61
MaterialPoliamida
Corpreto; RAL 9011
Série do produtoGESR

Dados ambientais

Embalagem totalmente feita de cartão recicladosim
Pegada de CO2 (GWP) do berço ao portão6,8207 kg CO2e / 1 Peça
CO₂ Footprint (GWP)6,8207 kg CO₂e
Data de medição do valor de CO22025-05-14T00:00:00.000+0200
Declared UnitUnidade
Declared Unit Quantity1
