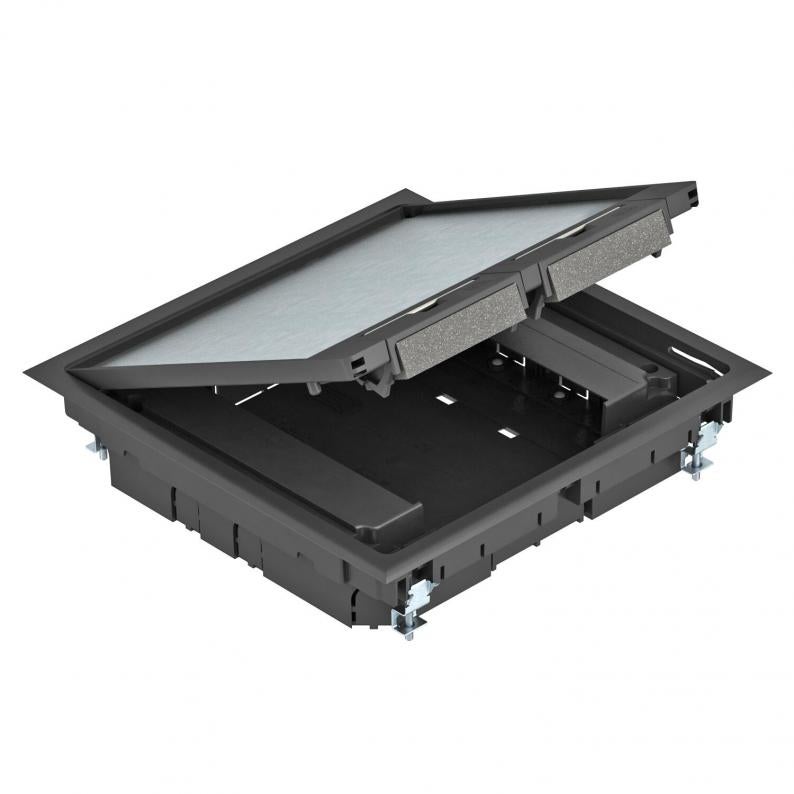

Tampa de encastramento quadrada para altura do pavimento 55 mm
Tipo GES9 55U V 9011
Ref. 7405039
EAN 4012195674443
Ref. / Tipo
Espessura do revestimento do pavimento
Cor
unid. de venda menor: 1 Unidade
1Unidade
Unidade
Descrição
Tampa de encastramento GES9 com uma altura de instalação fixa de 55 mm para utilização em sistemas de calhas de instalação em espaços secos interiores com piso tratado a seco. Com dois suportes de aparelhos para montagem vertical de aparelhos Modul 45 e quatro fixadores para alívio de tensão. Para a montagem de aparelhagem Modul 45 são necessárias dois suportes de aparelhos.
A instalação de conectores de dados é feita com, no máximo, dois espelhos para conectores MPMT45 opcionais.
A tampa de encastramento está equipada com esquadros de fixação universais.
A instalação de conectores de dados é feita com, no máximo, dois espelhos para conectores MPMT45 opcionais.
A tampa de encastramento está equipada com esquadros de fixação universais.
Dados técnicos

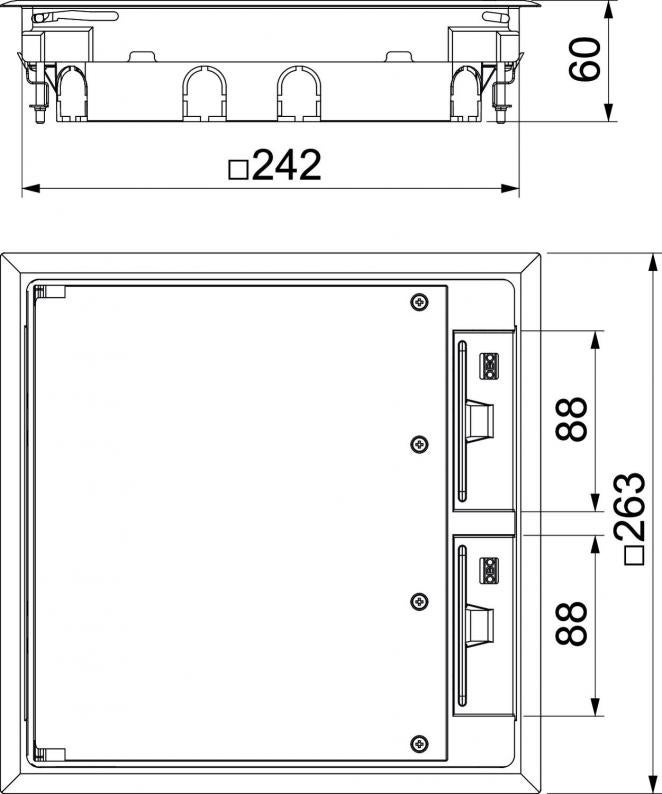

Dimensões
| Comprimento | 263 mm |
|---|---|
| Largura | 263 mm |
| Altura | 59 mm |
| Medida h | 55 mm |
Dados técnicos
| Altura do pavimento mín. | 55 mm |
|---|---|
| Altura mín. do pavimento | 58 mm |
| Espessura do revestimento do pavimento | 5 mm |
| Apropriado para calha de pavimento para betonilha | sim |
| Apropriado para calha de chão fechada no pavimento | sim |
| Número dos aparelhos a instalar | 8 |
| Possibilidade de montagem de vedante | não |
| Comprimento de instalação | 242 mm |
| Largura de instalação | 242 mm |
| Apropriado para calha de instalação no pavimento | sim |
| Apropriado para instalação de pavimento côncavo | sim |
| Apropriado para instalação em chão falso | sim |
| Tratamento do pavimento | seco |
| Design da estrutura | Estrutura de proteção da carpete |
| Apropriado para tratamento a húmido | não |
| Profundidade de instalação | 58 mm |
| Com espaço para revestimento do pavimento | não |
| Estrutura de proteção do pavimento | sim |
| Versão da saída de cabos | Saída de cabos oscilável |
| Suporte para instalação de suportes de aparelhos. | não |
| Modelo para cargas pesadas | não |
| Tamanho nominal para unidades de montagem de aparelhos | 9 |
| Carga vertical, pequena área | até 3.000 N |
| Carga vertical, grande área | até 5.000 N |
| Versão | quadrada |
| Mecanismo de abertura | Pega |
| Conformidade com ROHS | sim |
| Intervalo de aperto D mín. | 9 mm |
| Intervalo de aperto D máx. | 31 mm |
| Dimensão | 263x263x59 |
| Material | Poliamida |
| Cor | preto; RAL 9011 |
| Série do produto | GES |
Dados ambientais
| Embalagem totalmente feita de cartão reciclado | sim |
|---|---|
| Embalagem sem plástico | sim |
| Pegada de CO2 (GWP) do berço ao portão | 6,3663 kg CO2e / 1 Peça |
|---|---|
| CO₂ Footprint (GWP) | 6,3663 kg CO₂e |
| Data de medição do valor de CO2 | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Unidade |
| Declared Unit Quantity | 1 |
